自制C封装LD测试座，已上传内部结构图

2010-7-7 09:22:09 | 显示全部楼层 | 阅读模式
本帖最后由 弥勒 于 2011-3-9 16:08 编辑

用于测试C封装LD

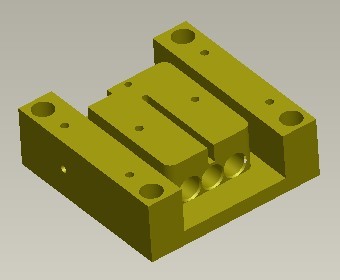

后面3孔装弹簧

后面3孔装弹簧
道具 举报 回复
主题回复
倒序浏览

8500查看12回复

弥勒
2010-7-7 09:37:04
本帖最后由 弥勒 于 2011-3-9 15:26 编辑

        用手推后面的铜块，前面的测试阴极会被顶起，然后是LD压条会被顶开。放入LD，松手的时候LD压条弹回夹紧LD，然后测试阴极会下压压住阴极。刚找到以前的模型，传上来给大家看看。

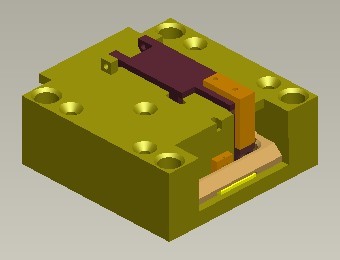

整体

整体

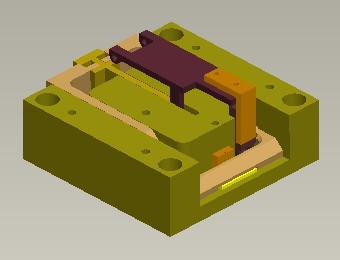

隐藏上盖

隐藏上盖

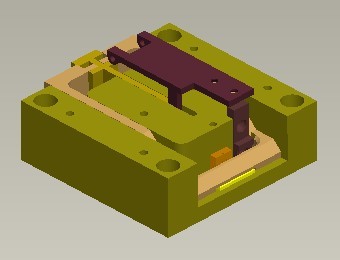

隐藏阴极片

隐藏阴极片

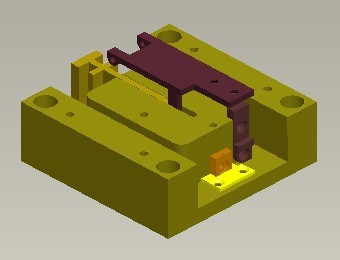

隐藏LD阳极框

隐藏LD阳极框

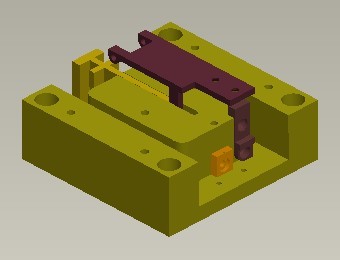

隐藏LD定位片

隐藏LD定位片

隐藏底座

隐藏底座

点评

弥勒
过段时间，再把给零件图纸传上来，希望对大家能有点用处。  发表于 2011-3-9 15:30
举报 回复
yy482
2010-7-11 22:34:33
没看明白
举报 回复
yy482
2010-7-11 22:35:14
多个角度再多拍些照片压
举报 回复
laser2k
2010-7-19 16:16:47
看不太清楚，确实应该多角度拍个照片
举报 回复
2010-7-19 17:44:55
本帖最后由 再也不能这样 于 2010-7-19 17:47 编辑

很有心思啊，真是好员工。
举报 回复
2010-8-4 08:38:14
考虑的真全面. 好员工,学习的榜样!!!
举报 回复
liluplanet
头像被屏蔽
2010-8-23 16:01:38
提示: 作者被禁止或删除 内容自动屏蔽
举报 回复
弥勒
2010-8-24 08:13:17
哈哈，内部不带TEC，可以装在下面，再一起装在一个大散热器上。在LD附近有一个孔，可以插NTC进去。配上温控电路就可以实现恒温了。比较适合来料检验。
举报 回复
2010-9-4 11:57:25
哈哈，认识一下啊 ，最近在做一个25W的LD驱动，还要带制冷，真实头疼！交流下 啊！
  QQ:410982728  邮箱：linxiaolong0412@163.com
举报 回复
ha128
2010-10-1 16:21:27
好大的块头 用料猛啊

点评

弥勒
是比较费钱，但个人不喜欢做豆腐渣，设计要求是要能对8W或者以上的LD进行测试，还要考虑方便实用。  发表于 2010-10-4 11:19
举报 回复
浮云
2010-11-19 17:23:48
有几点不好;
1.看图片像黄铜，不是紫铜。热传导系数太小
2.夹具表面未处理，铜易氧化。时间长了氧化层会加大热阻
3.你这个夹具想测8W,应该能测。测试是否准确就另当别论了
4.没加TEC和热敏电阻是个很大的缺陷，但采用脉冲电源的话就起死回生了
5.电极引线外观还有很大提升空间
6.飘带的夹紧方法看不清，就不做评价了
7.热沉怎样锁紧也看不清，也不评价了

整体来说测小功率的激光器还是比较实用的，很不错！

点评

弥勒
光是做五金件加工，就要了200多块。没装TEC，但是完全可以装的。没装NTC，但是预留了NTC的孔。做天无意间找到了当时做的模型，我分解一下人后上传了。希望能看得清楚。  发表于 2011-3-9 15:12
