第三代LED日光灯应用NU501设计的方案

vmxnl

LED日光灯第三代成功应用的芯片  NU501


一、目前市面上有：1。采用HV990或相类似的IC做的非隔离式的恒流电源，2。采用功率因数芯片L6562或采用相类似的IC做的反激式开关电源恒流源，3。采用普通开关电源，再加NU501这类小恒流IC做的路路恒流源。等等，

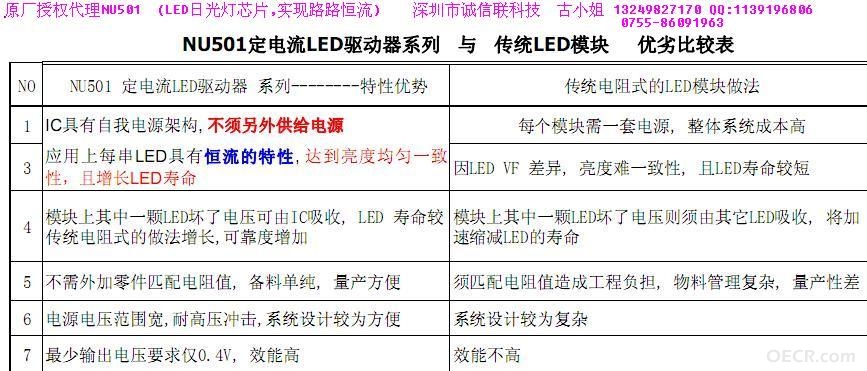

二、优缺点：目前以HV9910（或类似）电源市场占有量居多，理由设计简单，效率高，上市时间长，但安全，用认证这块困难。采用6562（或类似）做的电源，功率因数高，效率表现也不错，也易过认证，但线路相对复杂，成本也相对高，采用NU501这类小IC做的恒流源，较上面两种方式，最大的好处是路路恒流，易过认证，每路恒流精度高，无需根据每个客人的需求调整参数，方便批量化生产，缺点灯板要独立做，与市场的灯板不通用。

三、方案：采用非隔离式的和6562的方案这些我想大家都很熟悉了，并都可以市场上找到看到了，这里不再讲述，如果有个别网友需要讨论可以在另外的时间用QQ（646714841）或电话联系13927400711一起探索。下面我发一下采用NU501的方

采用NU501这类小IC做的恒流源，，最大的好处是路路恒流，易过认证，每路恒流精度高，无需根据每个客人的需求调整参数，方便批量化生产，缺点灯板要独立做，与市场的灯板不通用。

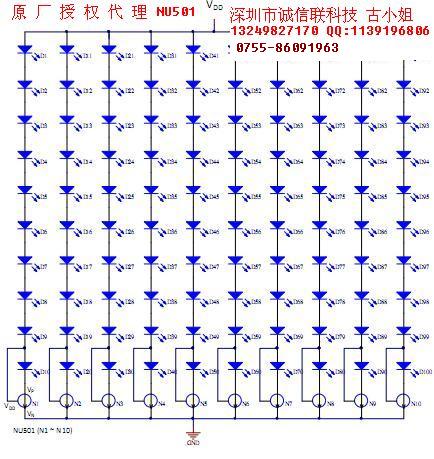

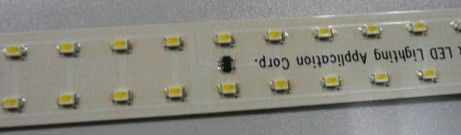

NU501的路路恒流实现方式是：前面先用一个普通的稳压开关电源，后面再灯板上每路串上小IC进去实现的，我建议最好采用外置式的为好，利于散热，但有时为适应市场需求，只能采用内置的式的了，如果是50V的开关电源，可以做13-15颗LED每串，如果是42V，可以做11-13颗串。36V的可以做，9-11颗/串再低了成本下不去不合算

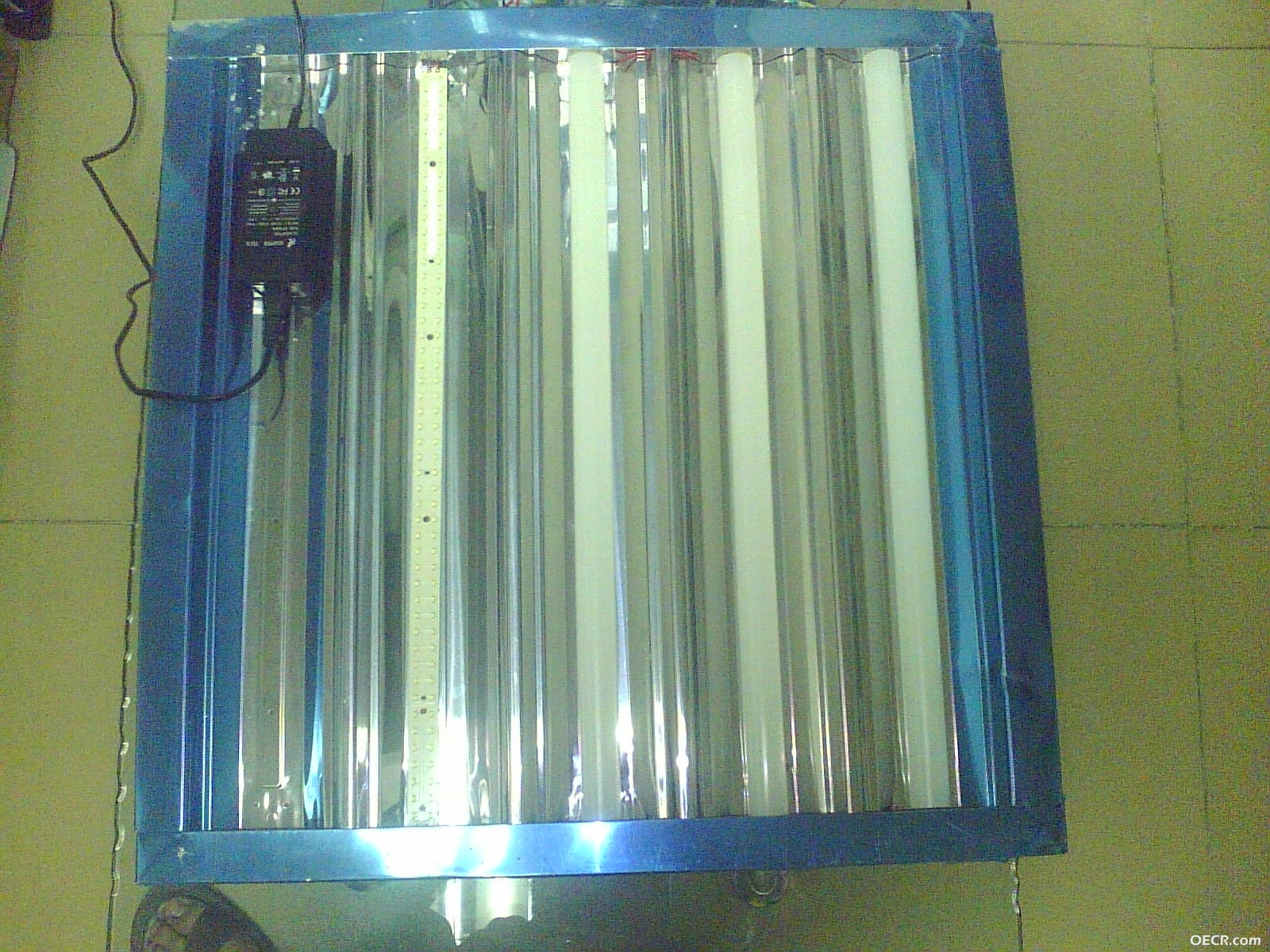

这种方式很简单，又易过认证，最关键是只生产四种参数总功率（20W）的电源就可以了，一般LED日光灯单条很少超过20W的，如果是多条共用一个电源的，这时一定是采用外置式的了，这种多大的功率都可以做了，下面是采用外置式的电源多条灯管共用一个电源的例

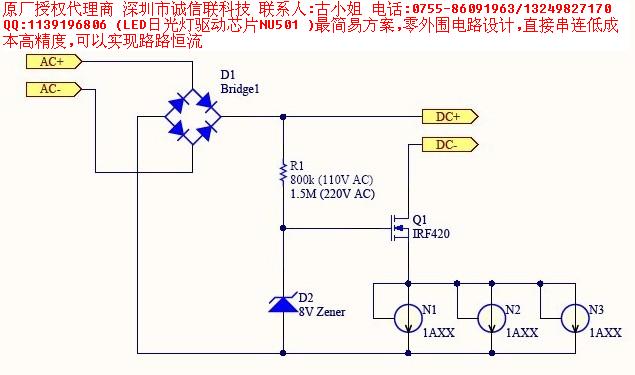

目前台湾数能科技专门开发的这款用到LED日光灯管上的线性高精度恒流驱动IC  NU501，可实现路路恒流，并且无任何外围电路，只需串到灯串上，用一个普通开关电源就可以了，并且可配合数位 PWM 控制线路,达到更精准的灰阶电流调整应用。
(如需要资料请联系)
