现有一经典卡塞格林望远镜系统，希望在现有的基础上在像面处安装CCD元件进行成像，要求能够清晰呈现6KM处物体，CCD像元尺寸为5.2微米，1/2英寸，初始视场要求0.5度，现把初始卡塞格林望远镜系统结构参数发上来，其结构参数不能改变，主要是增加一组透镜组对卡式系统进行像差校正，另外要求增加校正的透镜组的第一面距离次镜距离不小于680mm，希望各位大大看看可好设计，设计好的话可以进行RMB有偿奖励！！站内联系即可！！！

xiaoyang06 · 2010-7-29 08:52:55

自顶！！！

yxg · 2010-7-31 18:27:55

这是我做的设计结果。你看下。

xiaoyang06 · 2010-8-16 14:28:21

能把系统结果传上来看看吗，例如点阵图，MTF，场曲和畸变等！！

ggll · 2010-8-19 11:53:26

6KM物体成像，物体多大？

xiaoyang06 · 2010-8-19 15:58:53

能清晰分辨6KM处厘米量级的物体即可！

ggll · 2010-8-20 09:52:41

本帖最后由 ggll 于 2010-8-20 09:58 编辑

厘米量级是1个cm，还是几个cm，这是完全不一样的概念。会影响你系统的焦距。你的视场是否完全固定还是？如果是固定，系统真正用不了你那么大的视场角。你好好核算

Zhongjun · 2010-8-21 10:47:56

我也做了一个，给你看看，你是干嘛用的呀，口径这么大。

Zhongjun · 2010-8-21 10:49:26

唉，忘传附件了。补上

xiaoyang06 · 2010-8-23 09:55:48

谢谢各位大大的帮助，回复ggll大大，那就安1个厘米计算，视场是固定的，希望能看到6KM处，25米大小的物体，分辨1厘米的细节，视场应该就在0.5度上的。

ggll · 2010-8-24 16:02:59

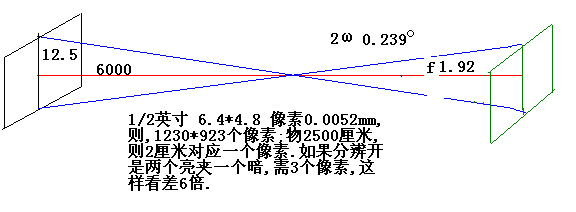

你的全视场应该在0.23度左右吧，能有0.5这么大？
系统我大致给你看看，实现是有可能，不过还是有不小的难度，你给的RC参数都是固定的吗？不能修改？

ds1234567 · 2010-8-24 23:23:59

条件不当。
