镜头设计

xiaoyang06

通过楼上大大的图解，确实视场条件有问题，另外回ggll大大，前面卡式系统参数是不能修改的，谢谢！

xiaoyang06

另外按ds1234567大大的图解，我的理解是6KM处，25米大小的物体的最小分辨细节应该在6厘米上，不知对否？

ggll

呵呵，就是视场和分辨有一个参数是不对的。

ds1234567

对。另外，光学系统像差，电信号处理误差，气象影响还会使野外观测的分辨率下降

ds1234567

我设计一个结果，你看符合你的要求不。

xiaoyang06

感谢楼上大大的帮助，希望能看下结果！！

ds1234567

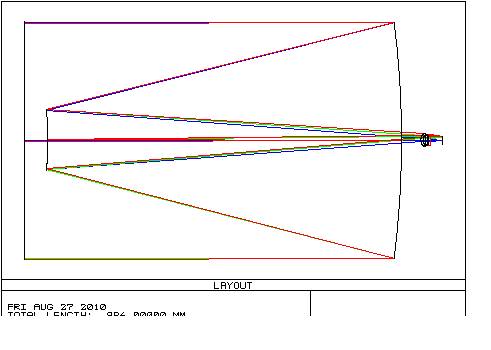

你的原图焦距3.3米长了点；我现在的焦距2.7米短了点，主镜、次镜和你的一样，次镜到校正镜第一面距离791mm。1/2英寸对角线8毫米，我把视场角改到0.35度，此时仅像的半高就达8.6mm，考虑可以将CCD放在2维架上移动。等到时候我会把焦距调到3.12米，此时1cm正好对应1个像素。焦距越长大气抖动影响越严重；观瞄系统一般分3级，发现 观察 精确观察。军事上是三个像素对应一个物点，软件上还有像素细分技术。民用简单，类比小区监控系统。为了方便放入ccd器件，后截距25毫米。

ds1234567

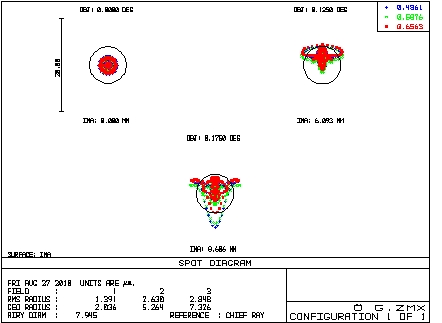

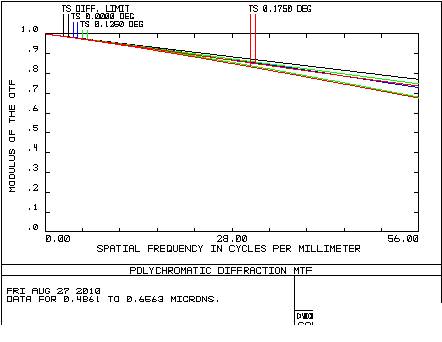

你的系统衍射极限--埃利班直径9.67微米，极限分辨率51.7对线。我的埃利班直7.94微米，虽然边缘视场的弥散斑半径才2.8微米，系统已经达到衍射极限，但是没有用，衍射限制ccd的分辨。满足ccd的分辨率应当是1/0.0052*2=96lp/mm，由于你设计的系统口径小，要满足ccd分辨率你的系统口径应到930mm，我的应到760mm；其实口径500已经很大啦。如果非要看6公里处1cm物体那就加大口径，别的办法？嗯，我没有。

xiaoyang06

感谢楼上大大的详细分析说明。另外请教一下把6KM处的最小分辨细节改为6CM，这样的系统在口径为500mm时能否实现，另外原始系统主次镜间距离也是不能改变的。

xiaoyang06

另外爱里斑半径公式应该是1.22*波长*焦距/系统口径直径吧？

sandy9627530

顶一个，学习一下了！支持！
