如何确定zemax中入射角度

超少 · 2010-8-10 13:15:11

各位大侠，请问在zemax中Fieid data菜单中，如何确定需要输入的几个入射角度

078280978 · 2010-8-10 15:56:20

angle在Y-field中输入你想要的角度.

超少 · 2010-8-10 23:05:53

我就是不知道该如何对不同的系统设置不同的入射角，使得观察的视场能够比较全面。比如有些系统的入射角3对应的视场是1，而有些是入射角2对应的是视场1

超少 · 2010-8-13 09:57:36

哪位大哥给解答一下啊，小弟很想知道，谢谢了

wuyijie · 2010-8-13 20:50:01

请问你说的视场1是什么意思？
如果你用的是激光器，把发散角换算成弧度，写进去就行了。
但是我分不清视场角和视场，一般说校正像差只关注0.7视场内的就行，这个视场和前面说的视场角是不是不一样？
你说的视场1是不是和我说的视场0.7时同一个意思。

超少 · 2010-8-13 21:26:55

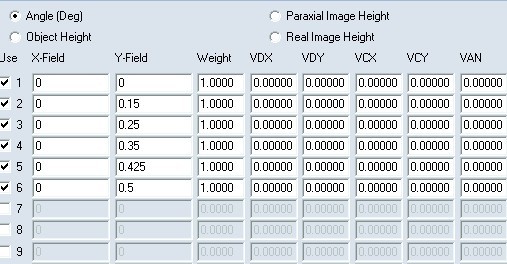

就是这个图，请看看怎么确定的六个入射角度，对于不同的系统角度是不一样的，

078280978 · 2010-8-14 10:12:12

你这个图的意思是,视场1是0度角,视场2是0.15度角,如此类推.
即你这个系统最大视场角是0.5度.

超少 · 2010-8-14 10:31:13

非常感谢，我明白了！！！！

ggll · 2010-8-25 16:35:33

小角度系统，3个视场就够，大角度，需要5个或6个

小小叮当 · 2010-8-25 18:45:01

LZ最近刚学ZEMAX啊

超少 · 2010-8-26 10:09:28

这都被你看出来了

linlin911911 · 2010-8-26 11:27:39

本帖最后由 linlin911911 于 2010-8-26 11:30 编辑

五个视场的取法

0*HFOV 0.3*HFOV 0.5*HFOV 0.85*HFOV 1.0*HFOV

HFOV：最大半视场

另外大视场，还可以用RMS VS FIELD 这类以视场为变量的评价图，检查全部视场的性能。
