LED日光灯最低成本的驱动方案（采用NU501）

vmxnl

LED日光灯最低成本的驱动方案（采用NU501）

一、目前市面上有：1。采用HV990或相类似的IC做的非隔离式的恒流电源，2。采用功率因数芯片L6562或采用相类似的IC做的反激式开关电源恒流源，3。采用普通开关电源，再加NU501这类小恒流IC做的路路恒流源。等等，

二、优缺点：目前以HV9910（或类似）电源市场占有量居多，理由设计简单，效率高，上市时间长，但安全，用认证这块困难。采用6562（或类似）做的电源，功率因数高，效率表现也不错，也易过认证，但线路相对复杂，成本也相对高，采用NU501这类小IC做的恒流源，较上面两种方式，最大的好处是路路恒流，易过认证，每路恒流精度高，无需根据每个客人的需求调整参数，方便批量化生产，缺点灯板要独立做，与市场的灯板不通用。

三、方案：采用非隔离式的和6562的方案这些我想大家都很熟悉了，并都可以市场上找到看到了，这里不再讲述，如果有个别网友需要讨论可以在另外的时间用QQ（646714841）或电话联系13927400711一起探索。下面我发一下采用NU501的方

采用NU501这类小IC做的恒流源，，最大的好处是路路恒流，易过认证，每路恒流精度高，无需根据每个客人的需求调整参数，方便批量化生产，缺点灯板要独立做，与市场的灯板不通用。
NU501的路路恒流实现方式是：前面先用一个普通的稳压开关电源，后面再灯板上每路串上小IC进去实现的，我建议最好采用外置式的为好，利于散热，但有时为适应市场需求，只能采用内置的式的了，如果是50V的开关电源，可以做13-15颗LED每串，如果是42V，可以做11-13颗串。36V的可以做，9-11颗/串再低了成本下不去不合算

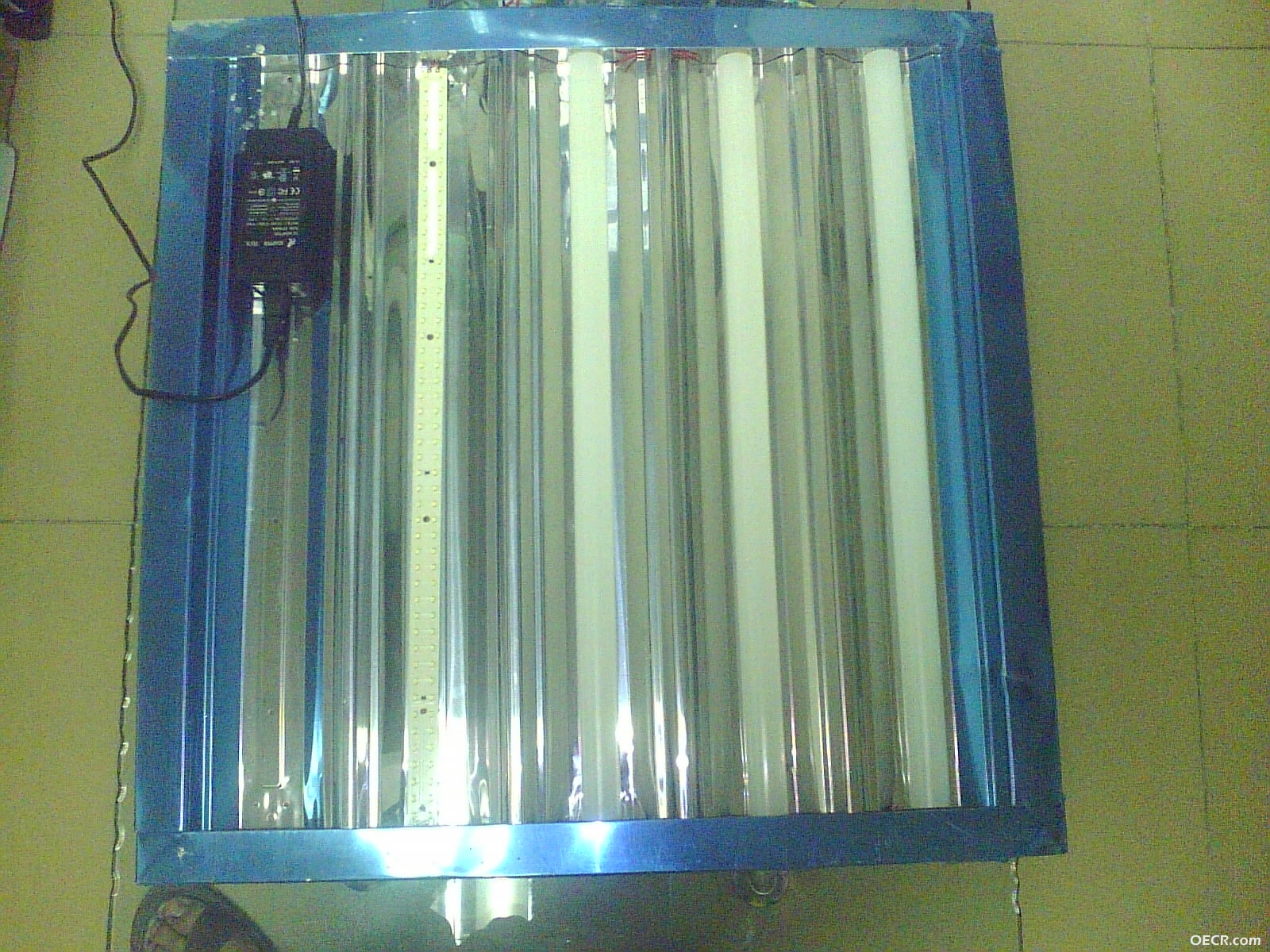

这种方式很简单，又易过认证，最关键是只生产四种参数总功率（20W）的电源就可以了，一般LED日光灯单条很少超过20W的，如果是多条共用一个电源的，这时一定是采用外置式的了，这种多大的功率都可以做了，下面是采用外置式的电源多条灯管共用一个电源的例




LED作为一种新型光源，节能、长寿命、无污染而受到大家的广泛关注，但目前从国内市场来看，要替代传统的节能灯目前还是有一定的过程。不过，我个人看现在的LED市场，在质量有保证的前提下，价格也合理情况下方可打开国内LED照明市场。

　　目前台湾数能科技开发一款专门针对LED照明的IC NU501,实现了低成本的恒流驱动方案，整个恒流驱动电源总成本在RMB2元左右。下面是具体方案说明：

　　Nu501是最新设计的一款线性LED恒流驱动IC,封装为sot 23-3,应用电压范围为0.4-12V,输出电流为15-60mA可选。由于较高的耐压，在多灯串联的应用中， 只需要少量的外部元件，就可以实现交流输入应用，和传统的应用电路相比，不仅省了隔离 变压器，而且缩小了整个系统的体积和设计成本。该产品主要应用在家庭照明和景观照明。

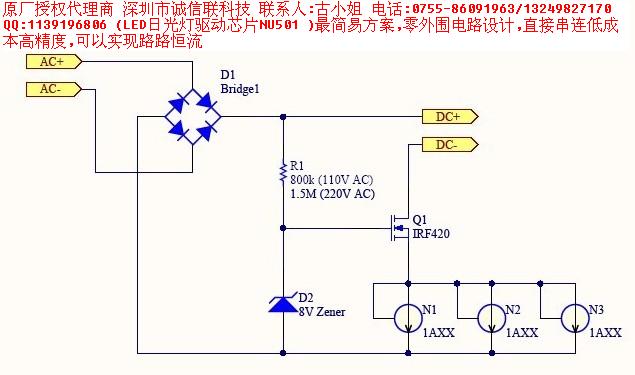

　　典型应用电路：

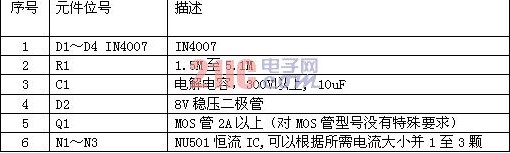

　参数设置：

　　1、D1~D4通过4个二极管组成整流桥，AC220V交流通过整流桥后输出DC直流。

　　2、C1 电容的选择

　　电路中C1是电解电容，主要是起到一个滤波作用并可以提高效率，为保证其达到更高的效率，最好选用10UF以上，因220V交流整流后是311V的直流，估电容的耐压值要300V以上。

　　3、电路中的MOS开关管主要是承担压降，比如电路中串75颗LED灯珠，这样的话，MOS管上所要承担的压降大概在70V左右，所以这样一来它的发热量会比较大，需加散热片进行热处理，为了减少散热量，同样也可以通过使用更大电流的MOS开关管。

　　4、NU501是15ma至60ma的定电流设计，所以在选择输出电流时，可根据自己所需要的电流大小进行选择，来达到您想要的恒流源。
测试数据：

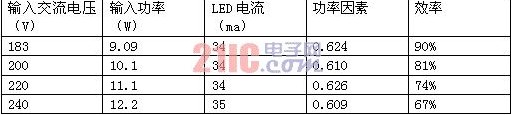

　　下表为150颗（75颗串联，2并）0.07W白光LED灯珠的测试数据：


　以下是测试实拍数据图片


　　
图一：测试样品



　　图二：测试样板点亮效果



图三：182V交流输入后恒流后电流为0.034A




　　图四：200V交流输入后恒流后电流为0.034A




　　图五：220V交流输入后恒流后电流为0.034A




　　图六：240V交流输入后恒流后电流为0.035A


　　图七：客户使用本方案量产的LED日光灯成品
