如何设置多透镜的最小中心厚度

超少 · 2010-9-3 13:42:28

我最近在设计一个双高斯物镜，有10个面，在设置透镜最小中心厚度时，是不是每一个MNCG只能设置一个透镜厚度，如果要设置多个，是不是要加入多个MNCG，而且每个MNCG后都要注明第几面到第几面，各位帮我看看，谢谢！！！

超少 · 2010-9-3 13:44:46

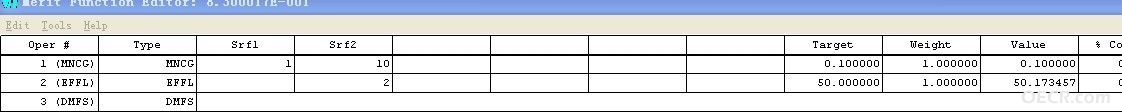

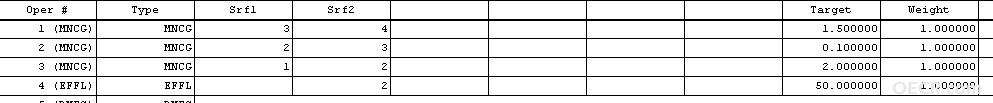

发个清晰的图，这是我设置的，只设置了前三个面，不知对否

078280978 · 2010-9-3 16:57:25

MXCG srf1=1 srf2=10 表示表面1到表面10的玻璃中心厚度最大值
MNCG 同样

超少 · 2010-9-4 16:25:54

好像不对吧，我按照你说的设置后图像不对，而且我的物镜系统中还包括两个空气间隔和一个光阑，我也试过每个面都设置一个MNCG，空气的用MNCA，但是还是不对，请大侠帮忙解答这是怎么回事，该如何设置呢

078280978 · 2010-9-4 16:50:43

如果你是一个面一个面设的,直接用CTGT好了.
MNCG可以一定程度控制中心厚度,但还有几个因素要考虑,权重以及其它因素可能会导致你的中心厚度减小.你可以加大MNCG的权重,或者减少其它制约因素的权重
本人也是学这个不久,不是太精通,有什么不对的希望其它精通的大侠指出

超少 · 2010-9-4 19:51:39

CTGT用了还是不行，不过挺谢谢楼上的

超少 · 2010-9-7 15:56:38

问题还没解决，还请高手解答啊，跪求

zsj.552nt · 2010-9-8 13:37:28

学习中。。。。一直在关注！

anning405 · 2010-9-8 21:20:27

mncg只需要注明起始面和终结面就可以了，它表示的是最小厚度~~~

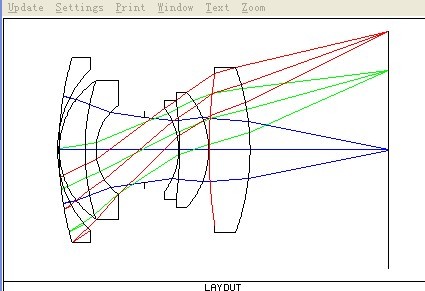

你感觉不对的光路图里，因为你设置的最小值是0.1mm，所以这种情况下是会出现图中所示第一片透镜那么薄的现象的。
你可以手动将第一片加厚，设为定量，然后重新优化~~

anning405 · 2010-9-8 21:21:12

或者可以将MNCG值加大，然后再优化。

anning405 · 2010-9-8 21:21:34

或者可以将MNCG值加大，然后再优化。
