请教消除激光干涉条纹的问题

skolari · 2011-5-25 23:15:13

小弟以前从未接触光学，但这学期的课题要做一个SPR传感器，目前遇到一些问题想请教各位（可能问得比较白痴，请见谅）
光路是这样的：HE-NE激光器，两个偏振片，空间滤波器，准直透镜

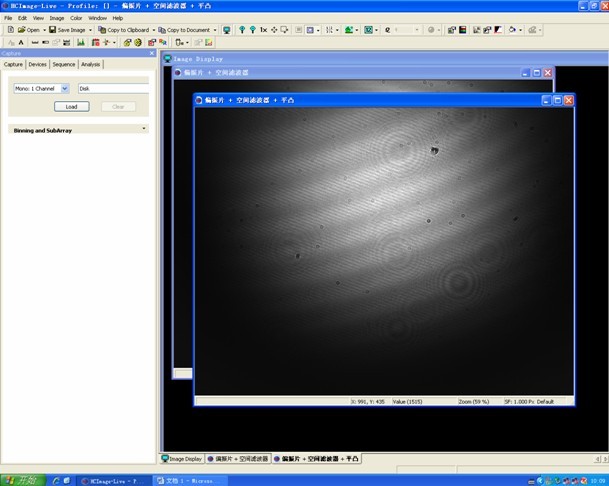

CCD拍到的图像是这样的。。。

请问为什么会产生这些干涉条纹啊？是我的光路调的不好吗
我想消除这些干涉条纹，让光斑均匀，有什么方法吗？谢谢各位了！

oe507 · 2011-5-26 08:36:04

是光路中光学面上有灰尘颗粒形成的衍射环，清洁所有光学面，效果会好些；但是如果光学面有损伤或光学器件材料内部的斑点或瑕疵，比如斑点或划痕的话，只有更换才行。

oe507 · 2011-5-26 08:38:20

记得SPR效应的信号处理应该是要做谱分析的，为什么用CCD作成像呢？

skolari · 2011-5-26 11:45:03

oe507 发表于 2011-5-26 08:36
是光路中光学面上有灰尘颗粒形成的衍射环，清洁所有光学面，效果会好些；但是如果光学面有损伤或光学器件材 ...

谢谢你的回复！但是背景中那个大的干涉条纹该怎么去除呢？

wuyijie · 2011-5-26 15:42:01

动一下光路中的每一个元件，看看条纹动不动。逐一排除。

wuyijie · 2011-5-26 15:42:06

动一下光路中的每一个元件，看看条纹动不动。逐一排除。

镜片检测 · 2011-5-26 16:11:35

HE-NE激光的相干长度一般都很长，很容易发生干涉，不清楚你的光路具体是怎么样的。但基本原理是，两束光有光程差，从这个方面去排除。如果还是不能排除，就直接换相干长度小的光源，就不会发生干涉。

kkkyt · 2011-5-26 16:53:45

也可以扩束一下试试。看看有没有改善。

oe507 · 2011-5-26 17:40:03

本帖最后由 oe507 于 2011-5-26 17:40 编辑

如果是按你说的器件依次排列的光路话，可能是偏振片间反射和透射光束间的干涉，可以按7楼的方法试试，破坏干涉三必要条件，应该可以消除。

skolari · 2011-5-26 20:58:37

镜片检测发表于 2011-5-26 16:11
HE-NE激光的相干长度一般都很长，很容易发生干涉，不清楚你的光路具体是怎么样的。但基本原理是，两束光有光 ...

光路是这样的：就是激光通过两个偏振片，再通过一个40倍的显微物镜扩束，在焦点处放置一个真空滤去杂光，最后扩束后的光线通过平凸透镜准直。
我想问如果整个系统做到绝对的共轴，是不是就不会产生干涉了呢？

skolari · 2011-5-26 21:00:15

oe507 发表于 2011-5-26 17:40
如果是按你说的器件依次排列的光路话，可能是偏振片间反射和透射光束间的干涉，可以按7楼的方法试试，破坏干 ...

额~~这位大哥能具体讲讲吗，破坏哪三个条件？小弟光学基础很薄弱的。。。。

liurunjun · 2011-5-27 03:21:15

从影像来看，首先你的摄像头与物镜中心不同轴，成像光束若不同心，边缘光线就参与成像，如果入射到镜头的光线与光轴存在角度那么光程差就会出现，比如上下表面的两束光。
消除这种条纹首先要在共轭面上找，而且一定是凸面类透镜，否则不会出现弧度清晰的曲面，另一方面能成像清晰位置一定在物方焦平面上，先确定位置就好解决了
