LD端泵腔内倍频，倍频晶体的放置方向问题

lzk · 2011-6-29 11:12:47

楼主采用的是KTP晶体材料进行倍频还是LBO？如果是KTP的话就是加工时的Z轴角度的问题了。如果是常规腔外倍频都是45度放置。也就是说加工时Z轴和对角线成45度。如果是腔内的话就看客户自己的要求了。如果是V型槽放置的话就说明Z轴和对角线平行。希望能明白了。

甘1 · 2011-6-29 13:26:14

lzk 发表于 2011-6-29 11:12
楼主采用的是KTP晶体材料进行倍频还是LBO？如果是KTP的话就是加工时的Z轴角度的问题了。如果是常规腔外倍频 ...

说的挺好的，谢谢你！

弥勒 · 2011-6-29 14:36:26

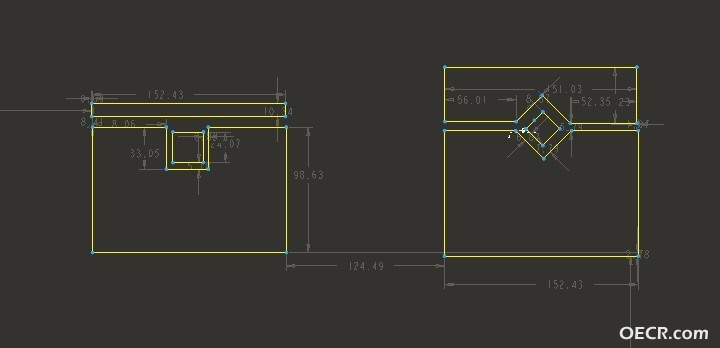

两种不同的安装结构，很显然右边的装卸比较方便，对晶体的稳固效果也更好。左边的若间隙太紧很难放下去，太松的话稳定性又不好，拆卸晶体是也比较麻烦。如果很容易就拆下来的话，晶体基本上是没有被夹紧的。激光器出场后返修和退货就很正常了。

腐子 · 2011-6-30 10:41:47

非线性晶体都有个相位匹配和角度匹配的问题，可以去了解下，不过好像我们实验用的倍频晶体的匹配角都是加工好了的。我们这儿都是直接垂直光学面入射就出倍频光了。

bai3697 · 2011-6-30 21:46:34

KTP倍频采用II类位相匹配方式（90,23.5），如果你用的是Nd：YVO4，出射的激光是线偏光，所以KTP需要45°放置，效率最高；如果采用Nd：YAG作为激光晶体，就不用了。

甘1 · 2011-7-1 11:27:45

呵呵，概念越来越清晰了

chaser5623 · 2011-7-5 10:05:00

出光了再说，再调角度
