求助大家，设计该参数的镜头，选用什么样的结构比较合适呢

xianren · 2011-6-27 19:25:25

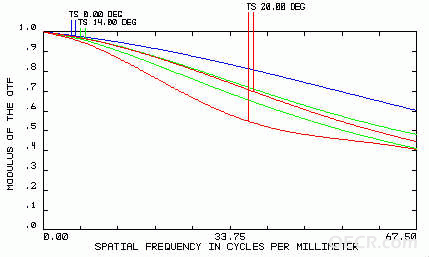

如果焦距小于20,MTF可以做的更高.

XBT882 · 2011-6-28 13:39:15

本帖最后由 XBT882 于 2011-6-28 14:07 编辑

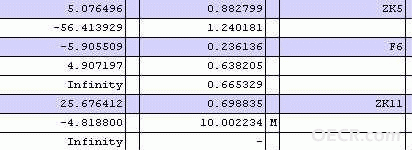

三片就可以了。发一个系统供参考。焦距12mm，F#4，2W=40度，波长c---f，中国玻璃。

半径    5.076496
         -56.413929
         -5.905509
         4.907197
         infinity
         25.676412
         -4.8188
间隔
         0.882799
         1.240181
         0.236136
         0.638205
         0.665329
         0.698835
         10.002234
玻璃
         ZK5
         F6
         ZK11

截图上传不成功，只有这样了。请问截图如何上传？

XBT882 · 2011-6-28 13:41:46

本帖最后由 XBT882 于 2011-6-28 15:07 编辑


xianren · 2011-6-28 13:57:44

焦距越短,MTF越容易做高的.
你用3片，能够做到f=20？

XBT882 · 2011-6-28 15:28:17

试一试，可以吧。

xianren · 2011-6-28 16:15:51

恩,是可以做到的.

sevenshuixian · 2011-6-28 20:30:06

本帖最后由 sevenshuixian 于 2011-6-28 20:57 编辑

xianren 发表于 2011-6-28 16:15
恩,是可以做到的.

不好意思啊，我添加附加设置的时候弄错了，我自己也优化出来一份比较理想的，学习到了，再次由衷的感谢～

hanqi_999 · 2011-6-29 23:09:36

本帖最后由 hanqi_999 于 2011-6-30 18:47 编辑

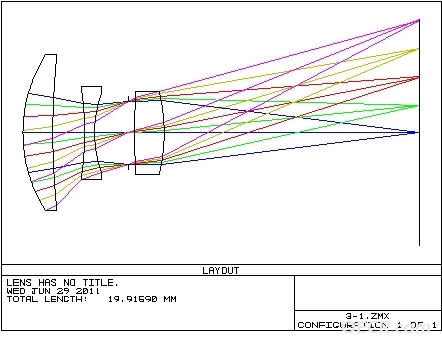

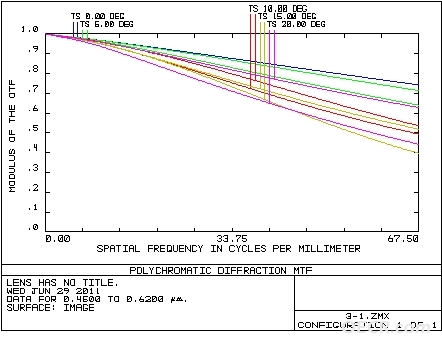

无聊的时候帮你改了下

hanqi_999 · 2011-6-29 23:16:09

123456789

gao019 · 2012-5-8 22:44:18

求助大家，设计该参数的镜头，选用什么样的结构比较合适呢
