问:新开发的2款小绿光，内部模型。
  提问于 2011-7-28 10:06:21
本帖最后由 弥勒 于 2011-7-29 08:27 编辑

今年新开发的小功率绿光激光器。传上和大家交流一下。

100-150mW@532

100-150mW@532

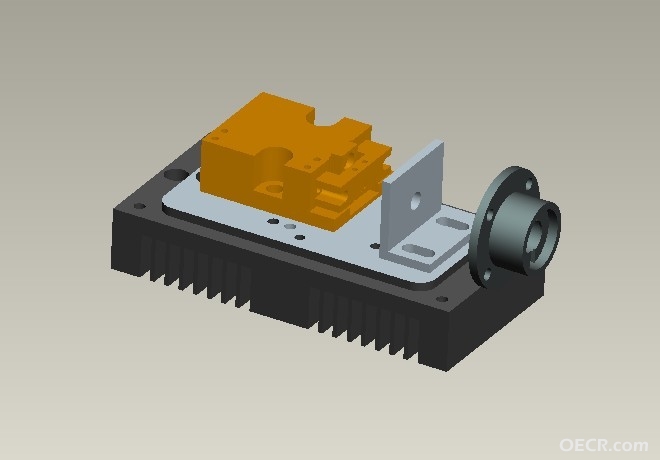

150mW@532nm内部结构

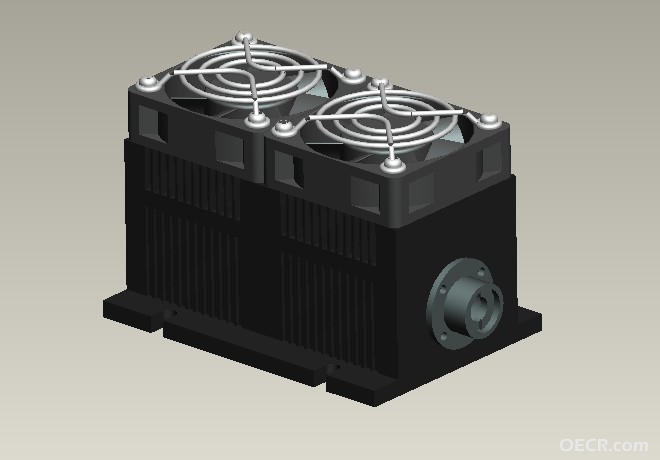

150mW@532nm外部结构

300-500mW@532

300-500mW@532

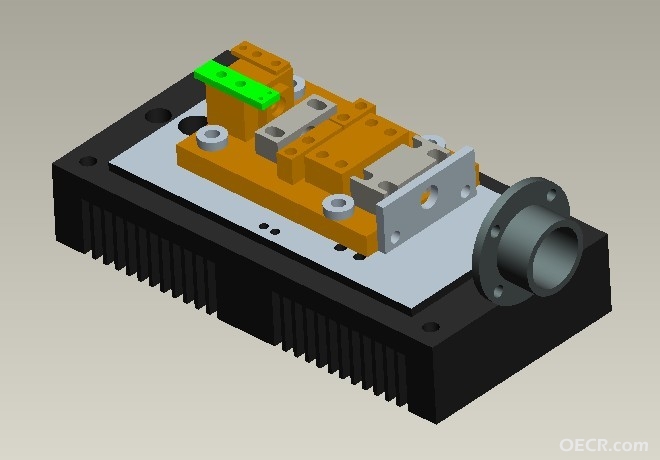

500mW@532nm内部结构

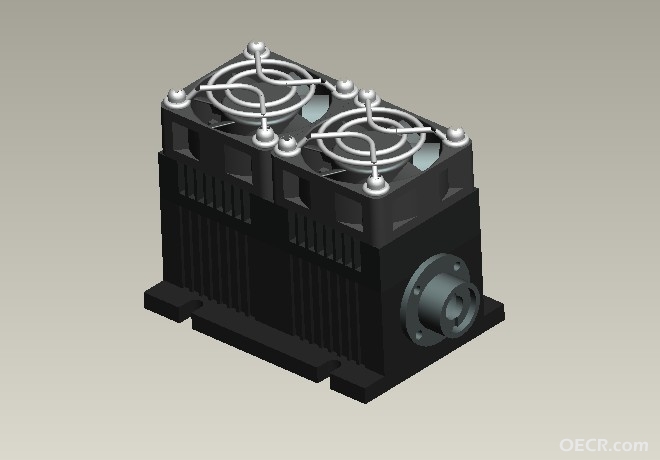

500mW@532nm外部结构
道具 举报 回复
主题回复
倒序浏览

14k查看31回复

2011-7-28 10:54:51
牛叉！！！
举报 回复
kkkyt
2011-7-28 12:05:42
那个150的前面用了那么大一块铜？

点评

弥勒
铜件整体的尺寸为32X25X12（mm）。  发表于 2011-7-28 14:05
弥勒
150的散热器的宽度是40mm。不知道你说的哪么大一块铜是指的什么？  发表于 2011-7-28 13:59
举报 回复
liluplanet
头像被屏蔽
2011-7-28 13:09:33
提示: 作者被禁止或删除 内容自动屏蔽
举报 回复
kkkyt
2011-7-29 08:36:06
弥勒  150的散热器的宽度是40mm。不知道你说的哪么大一块铜是指的什么？

我看您上LD的铜座，是不是有点大，在压缩下是不是可以还小一些。

点评

弥勒
是比较大，这个受TEC尺寸限制。一方面对散热更有力，另外一方面零件加工比较简单。后续会进一步优化。  发表于 2011-7-29 12:30
举报 回复
optro
2011-7-29 08:57:36
弥勒，有点意思了，继续努力，
做到一个尺寸都有依据，这一天，您也就平静了。
您用的平——平，还是平——凹；
作为照射，用内腔；远距离用外墙，为什么，自己想。

点评

cornet
基本的东西人家未必不知道，好为人师是非常恶心的。  发表于 2011-8-19 18:26
举报 回复
甘1
2011-7-29 09:21:59
150mW的那个铜块就只是散热块吗？晶体和输出镜呢？难道用的胶合晶体？ 看不太明白，指点下

点评

弥勒
确实是光胶晶体。  发表于 2011-7-29 12:31
举报 回复
kkkyt
2011-7-29 16:00:12
15X15的TEC足够了。

点评

弥勒
很多基础条件都差很多，在我们现有的基础条件下，15X15的TEC不适合。以前也是有过教训的。没办法和别人比最好，只能尽量追求最合适。  发表于 2011-7-30 00:25
弥勒
15X15的TEC我们很久前久不用了。CNI习惯那样用，因为他们的温控驱动电路适合低电压的TEC(5V直流系统适合驱动3V的TEC)，CNI可以那样用，因为他们有品质优良的TEC、加工紧密的导热面,以及高效率的LD和先进的生产工艺。  发表于 2011-7-30 00:07
举报 回复
2011-7-29 17:14:05
强人呀!支持原创!
举报 回复
xbdxwm
2011-7-30 10:20:58
做得太丑了

点评

弥勒
我以前也觉得不好看，现在看习惯了。  发表于 2011-7-30 11:30
举报 回复
xbdxwm
2011-7-30 13:28:30
xbdxwm 发表于 2011-7-30 10:20
做得太丑了

内部结构难看

点评

弥勒
简单有效就行  发表于 2011-7-30 14:05
举报 回复
2011-7-31 20:00:42
镭志威07年的外型,顶上加2个风扇加强散热的结构, 我们早就不用了, 现在还有人在用, 激光行业看来需要美工.

点评

optro
这个结构，我04年就用了，散热片的密度还要大。这些不是关键，小儿科，当您用到这些东西时自然就这样用了。  发表于 2011-8-1 15:27
弥勒
liluplanet 应该没看清楚，风扇是直接吹散热器的。做成成品的时候，散热器是在上面的。实际是是吧内部结构那张图的零件全部倒过来的，也就是说，整个光路是吊在散热器上的。这个应该和镭志威07年的机构有本质区别的  发表于 2011-8-1 08:10
弥勒
呵呵，怎么成了镭志威的外形了，发几张你们07年的图片过来看看。你们不用，只能先恭喜你门了。这种结构我们也用了很多年了。你觉得不好，但是我觉得很好。  发表于 2011-8-1 08:05
liluplanet
你一说我才发现，他风扇不是对着散热片而是对着下面吹，这样散热效果不好  发表于 2011-7-31 20:48
