求助TracePRO中出现的光强边缘化的问题

2011-8-22 10:49:19 | 显示全部楼层 | 阅读模式


小弟设计了一个透镜，用于LED的二次配光。模拟的效果如图，照度效果中间区域还可以，为什么边缘的照度如此大，是什么原因呢？对于透镜应该进行怎么的改进呢？

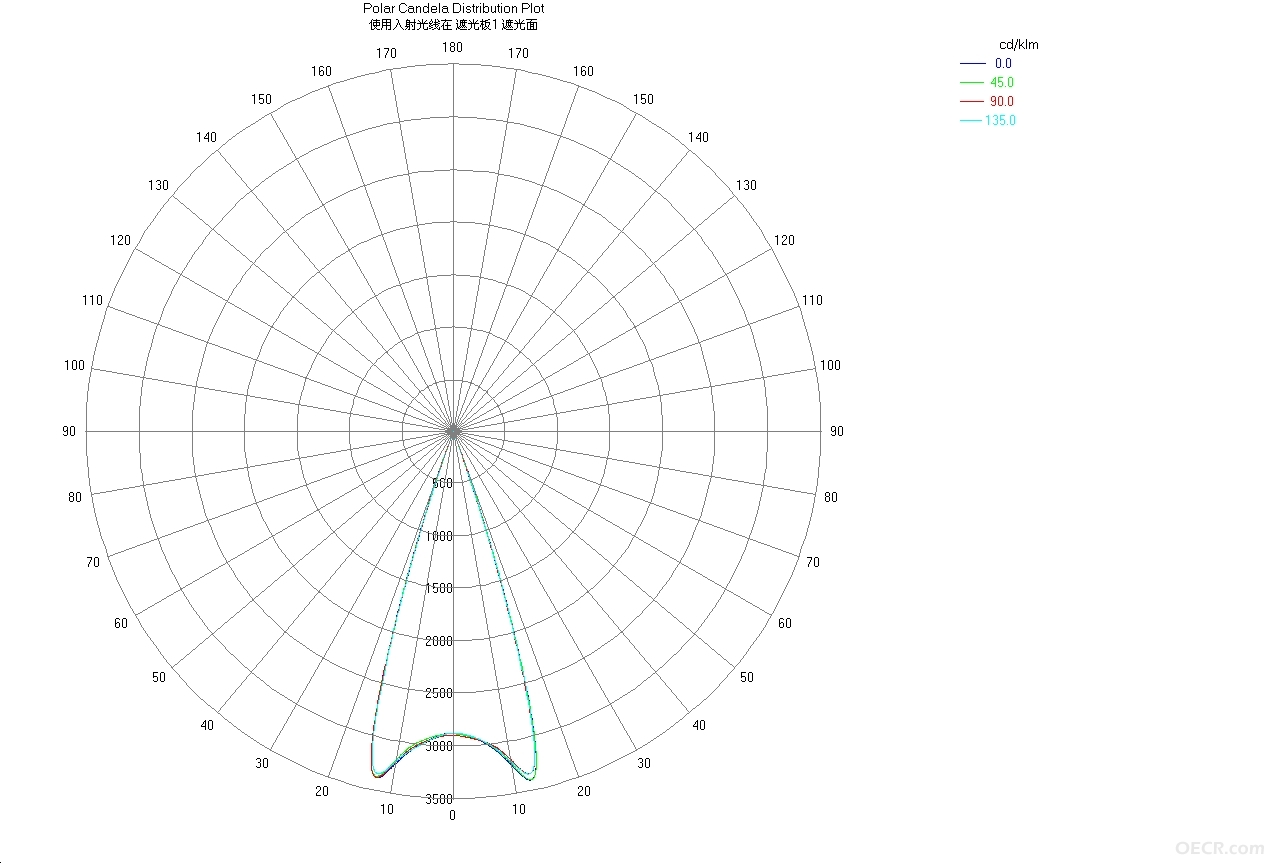

配光曲线

配光曲线

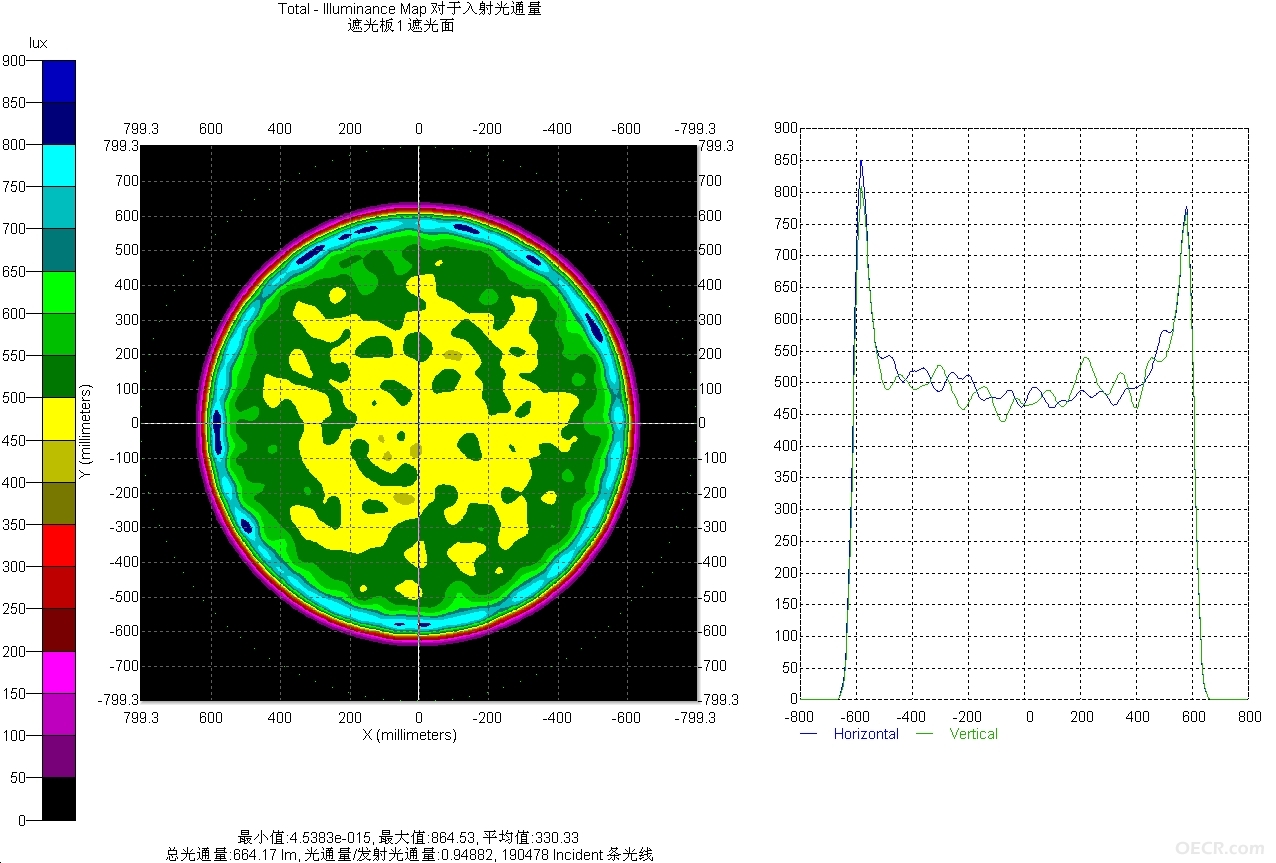

照度分布

照度分布




道具 举报 回复
主题回复
倒序浏览

4493查看2回复

xianren
2011-8-23 09:42:10


最大光强不在中间,改一改.




举报 回复
jeffvan
2011-9-15 09:24:00


透镜有全反射




举报 回复
