360度转体拜求：德国光学图纸技术要求解释

younger618

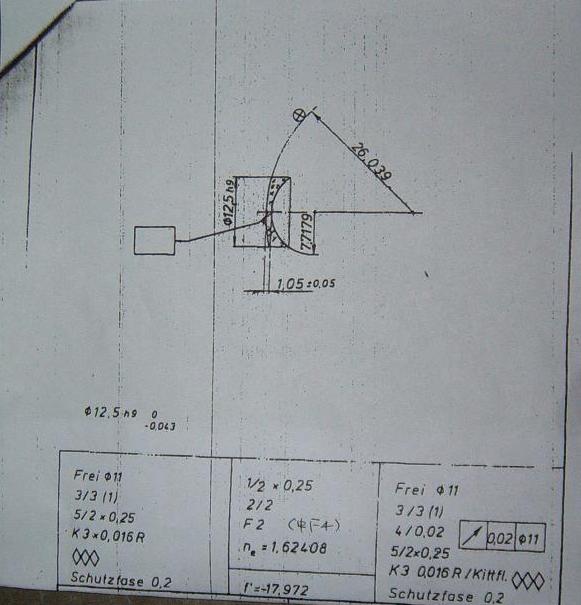

求教德国光学图纸：麻烦哪位结实一下图纸下面的技术要求。万分感谢！

lczhy00001

着张图纸我见了3次了

具体为:光洁度20/10

中心厚度为1.05+/-0.05

直径为12.5

另外的都很容易明白!

lczhy00001

着张图纸我见了3次了

具体为:光洁度20/10

中心厚度为1.05+/-0.05

直径为12.5

另外的都很容易明白!

weihua815

5/2*0.25是什么意思？

schutzfase 0.2是什么意思？

blackdarck

5/2*0.25

5表示表面疵病公差

2表示允许的擦痕数目

0.25表示擦痕大小等级数0.25mm

TIANNAN

[QUOTE][/QUOTE]可参见新国标（GB1185-89版）

acroptics

哪位有完整的德国标准给兄弟发一份！谢谢！

gdragon

5/2*0.25

5表示表面疵病公差

2表示允许的擦痕数目

0.25表示擦痕大小等级数0.25mm

lczhy00001老兄:你怎知道光洁度为20/10?

xubin1-1

以下是引用gdragon在2004-8-29 20:00:19的发言：

5/2*0.25

5表示表面疵病公差

2表示允许的擦痕数目

0.25表示擦痕大小等级数0.25mm

lczhy00001老兄:你怎知道光洁度为20/10?

那上面不是标的很清楚吗！！！几个平行四边形！！

这都看不出来！！！！

gdragon

请教lczhy00001老兄:

1.平行四边形与光洁度的关系?

2.德国光学图纸光洁度要求与美军标之对比?

谢谢!

gdragon@public.cc.jl.cn

szcxs

请教lczhy00001老兄:

1、德国标准与美国军标有什么异同及对应性

2、平行四边形与光洁度的系列对应关系呢？

谢谢，陈生13823134605

111111111111111

欧洲使用的都是ISO标准，有相应计算公式，如菲立谱，蔡司等客户都是这种标注
