求教 zemax 优化波像差 pv值

houshannanhai

我想请教一个问题  有一篇设计可变倍的伽利略扩束系统的专利  专利中是用各视场，各波长，各扩束倍率的波像差PV值作为评价标准。
我个人理解的是将波像差PV值作为优化目标函数，优化之。可是我所看到的优化函数关于波像差的优化函数有RWCH RWCE RWRE RWRH。都是关于RWS波像差（波前差），可以通过设置不同的视场得到不同视场的波像差。我个人觉得波像差和波像差的PV值是两回事。如果我优化的目标是波像差的pV值应该怎么办？
我发现用这四个优化函数得出来的值  analysis-wavefront-wavefront map得出来的峰谷值 和均方根值好像都不一样
所以我觉得好像像差和波像差的PV值是两回事

slyz

ZEMAX优化好用么？

ds1234567

该专利对我有启发，前两天帮忙装配了10个伽利略扩束系统。那不是我设计的，感觉弥散斑大，我就是计算一下1.064波长比0.5461间隔的增加量。将来我干时还是要按小像差系统考虑，控制波相差小于1/4波长，而不是看弥散圆尺寸。
楼主说的4个波前操作数定义不同，自然结果不同。我没用过，不能乱说。有渐晕的许正光没说，另两个他说：
RWCH:环带 波长 Hx，Hy，相对于主光线的RMS 波前差。其单位为波长。由于已减去平均OPD，这个RMS 实际上是指标准的波前偏差。参见RWCE。详细内容可参见RSCHB
RWCE：环带 波长 Hx，Hy，相对于衍射质心的 RMS 波前差。这个操作数对于最小化波前偏差是有用的，这个波前偏差于斯特列尔比率和MTF 曲线下的面积成正比。 其单位为波长。参见RWCH。详细内容可参见RSCH
供你参考，
还有设计时的PV值是干涉仪检测的RMS值，不是PV值，此时pv值仅代表个别采集点。

houshannanhai

ds1234567 发表于 2012-7-15 00:01
该专利对我有启发，前两天帮忙装配了10个伽利略扩束系统。那不是我设计的，感觉弥散斑大，我就是计算一下1. ...

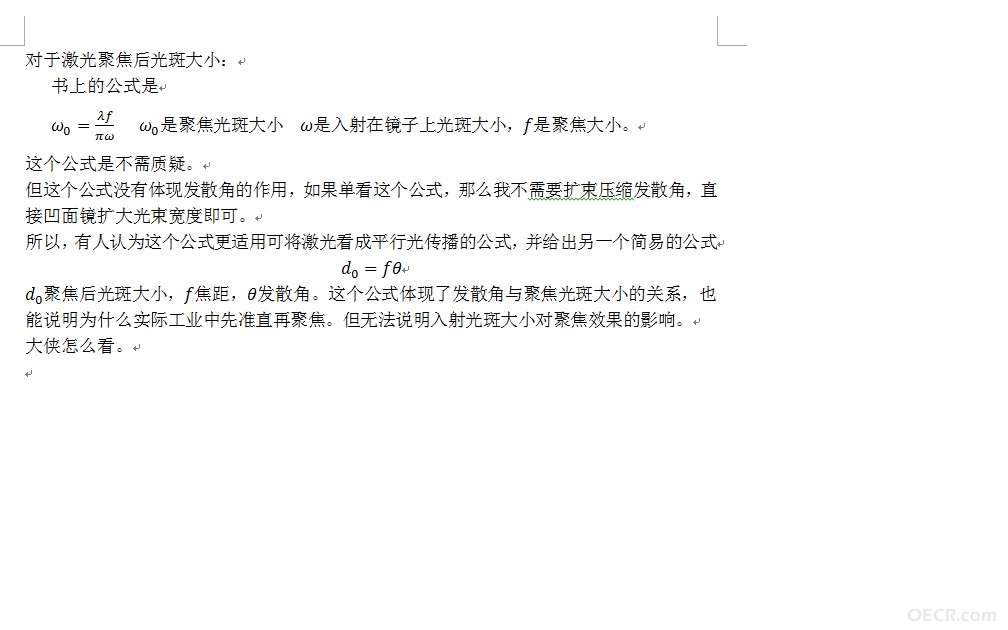

我有一个问题 能帮我回答吗？
