高性价【超耐磨防指纹涂料&防指纹膜】

johnnie

吉瑞JR-36涂料用于玻璃表面,是能减少指纹、易于清洁的涂料。
技术由日本引进，在HK TAIWAN 研究院自行复配和生产，强有力的竞争优势！可根据客户所需人性化调整产品性能

一、特性:
• 透明，低粘度溶液。
• 对基材外观无影响。
• 与玻璃表面有优良的键结能力。
• 固化后形成透明的纳米层薄膜。
二、优点:
• 提供优良的表面疏油和疏水性。
• 提供优良且持久的易清洁特性，指纹沾黏程度低，容易擦拭。
• 形成一个低摩擦係数的表面，手感极佳。
三、组成:
氢氟醚的溶液中，含有活性全氟聚醚(PFPE)化合物。
四、应用:
能减少指纹、易於清洁、耐磨的吉瑞抗指纹涂料，适合用於各种玻璃基材。典型的应用包括:平板及电子触控型显示器面板、手机面板等。
五、使用方法:
吉瑞JR-36抗指纹涂料可以透过下面两种方式进行涂佈:
1、拉膜法(Dipping):此方法可依设定得到均匀的膜厚，表面特性几乎一致且较为美观。
2、手擦涂法(或滚涂法):直接透过手持棉花沾涂方式进行，较为简易。
•以上两种涂布方式，运用烘箱烘烤熟成(Curing)，可以得到较佳的涂层效果，
烘烤条件為:在烘箱温度150℃状态下，烘烤30分钟。
•涂布之后，在室温中放置24小时以上，亦有不错的熟成效果。
在50%相对湿度且酸性环境下放置熟成，效果更佳
六、接触与滑动角测试数据: (基材为玻璃)
表I、表I水的接触与滑动接触角:
产品        接触角(度)        滑动接触角(度)        前进接触角(度)        后退接触角(度)
JR-36        114        11        122        110
C6Rf矽烷        108        18        118        100
对照PFPE样本        109        20        119        102

表II、正己烷的接触与滑动接触角:
产品        接触角(度)        滑动接触角(度)        前进接触角(度)        后退接触角(度)
JR-36        67        7        71        62
C6Rf矽烷        64        6        70        64
对照PFPE样本        65        9        68        59

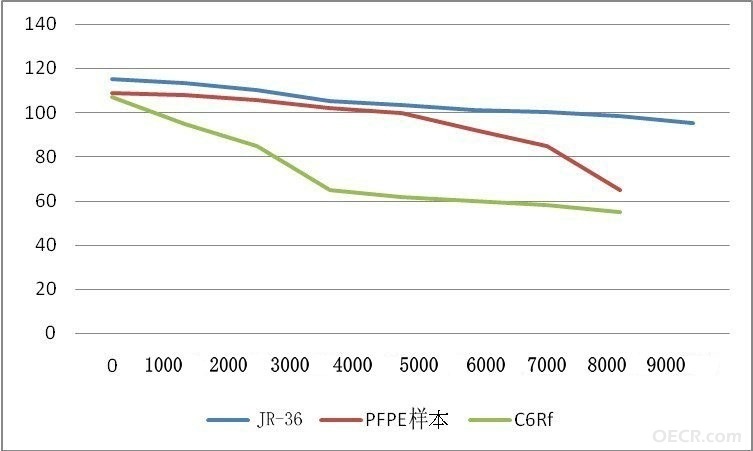

七、耐磨测试数据:
(#0000钢丝绒，负重1,000 gf，来回3,000次，60圈/min)


纵坐标: Contact Angle，度         橫坐标: 次数
基本测试项目        JR-36
耐磨度测试(Durability): #0000钢丝绒，
60圈/min，负重1,000gf，来回3,000次        Contact Angle >105o
Sliding Angle < 30o
&#8226;吉瑞抗指纹涂料拥有较佳的耐磨性能。
&#8226;本公司可提供各种耐磨测试，并立即检测其接触角。
八、注意事项:
&#8226;本产品对水敏感，请保存于阴暗干燥环境下，避免阳光直射。使用后请保持
瓶口密封。
&#8226;涂佈与熟成期间，请在无尘状态的空间进行，以免造成表面粒点瑕疵。
　熟成后，若是利用手擦涂表面，可能会有因表面涂佈不均而產生的彩虹现象，
　可用拭镜布擦拭光亮即可。
&#8226;本产品自生产之日起，保存期限为15个月。

联系方式：深圳市吉瑞化工有限公司
销售部经理：朱'R  QQ：363248017
（请注明光学论坛）

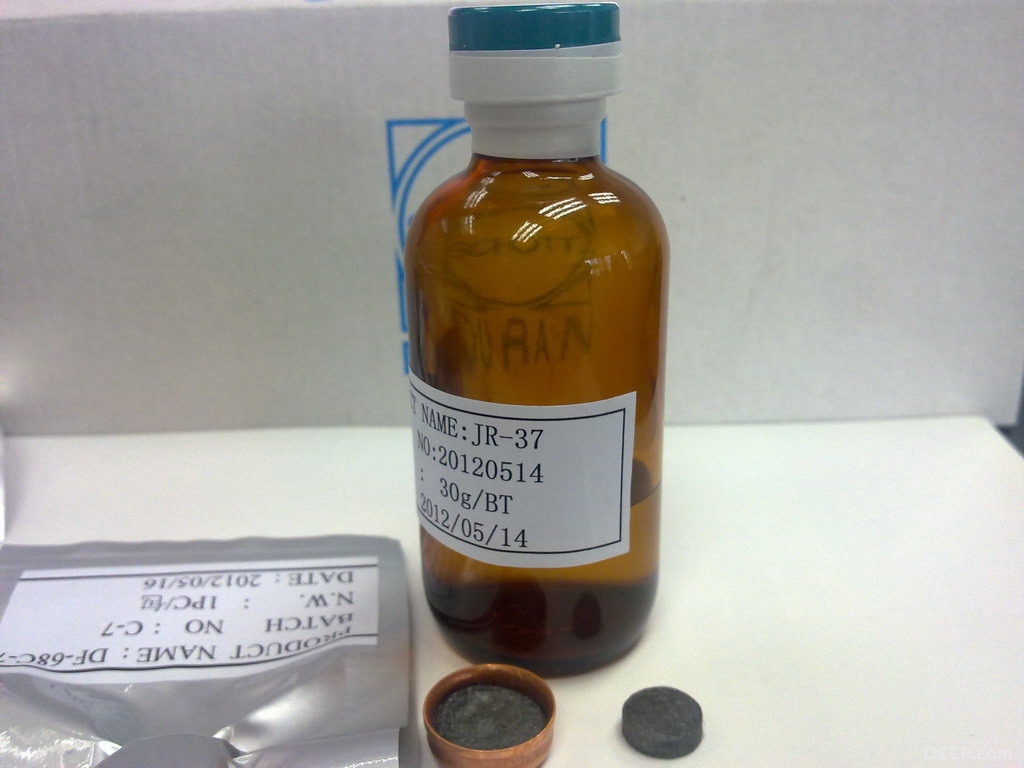

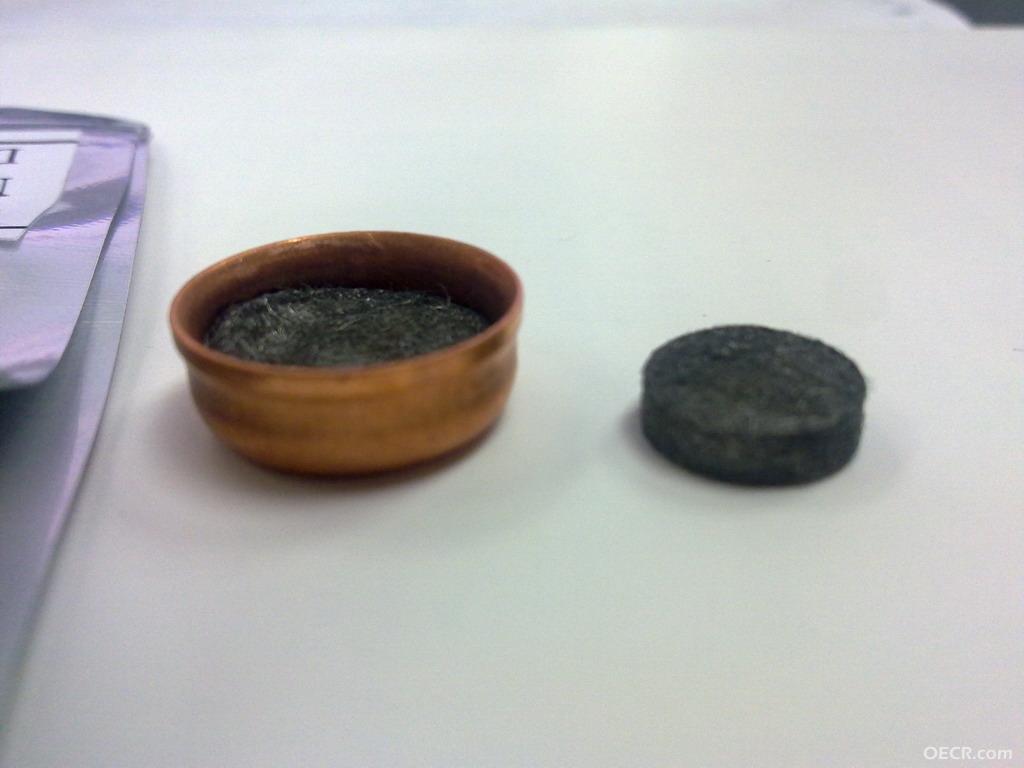

最新超耐磨有效测试；#0000钢丝绒，60圈/min，负重1,000gf，来回3,000次，Contact Angle>105°

备注三星参数供各位兄弟参考！
防指纹镀膜-测试参数.pdf (316.45 KB, 下载次数: 4, 售价: 3 元光电贝)

2012-5-31 10:27 上传

点击文件名下载附件
三星测试参数

bairuizheng

xie xie fen xiang
