提供英特美光电XT系列耐高温超高亮度Chromalit远程荧光粉
2012-8-12 14:19:27
|
显示全部楼层
|
阅读模式

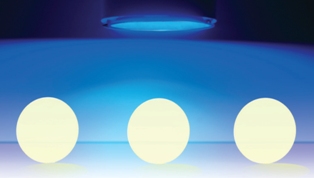

曲面型远程荧光粉是Intermatix公司研发的一种耐高温型超高亮度的荧光粉远离
产品
,其不同与其他的远程荧光粉,因为其是玻璃和荧光粉组成的复合
材料
,其中荧光粉均匀分布于玻璃的内表面,内表面的粗糙表面微结构不仅使荧光粉层具有很高的光萃取效率,而且能保证投光均匀,实现真正的面光源
发光
,避免
照明
时LED的颗粒感。XT系列玻璃荧光粉膜最大的特点是能够耐高温,可长时间工作在180℃的高温环境下,能够满足一些极端的应用需求,也可满足
激光
激发等高能量密度的应用场合。Chromalit系列荧光粉均不含铅和汞,结实耐用,不会碎裂。Chromalit系列远程荧光粉可定义为将荧光粉制成
薄膜
形式以远离LED芯片,从而实现更好的照明性能,具体为具有更好的色度一致性,更低的荧光粉和胶体温度,更高的光源亮度,更均匀的照明效果和更舒适的投光(无眩光)。Chromalit系列远程荧光粉将会极大的提升LED照明产品的层次,使客户具有良好的照明体验,特别适合开发符合欧美最严格标准的高品质LED照明产品。
如有兴趣进一步了解请联系英特美光电(深圳)有限公司销售部,刘先生,139-2744-3410,0755-83298903,
yugang.liu@intematix.com
,地址:福田区福明路3号嘉汇新城汇商中心1825。
高温LED封装,耐高温远程荧光粉,激光荧光粉膜,高稳定性荧光粉膜,激光
显示
远程荧光粉,激光投影远程荧光粉,远程荧光片,远程荧光板,超稳定荧光粉膜,玻璃荧光粉复合发光材料,LED筒灯新型封装, LED最新筒灯结构,激光应用最新结构,激光显示最新荧光粉结构,耐高温玻璃荧光粉荧光材料,
半导体
照明发光膜,达到能源之星(Energy Star)标准的光强分布要求,体积要求,玻璃型远程荧光粉,玻璃材料远程荧光粉,达到能源之星配光曲线,符合CQC标准的配光曲线,混光腔,混光室,供应、求购、出售、销售、需要、需求
远程荧光粉的特色和优点:
1、耐高温,具有高流明数
2、无眩光,光束质量均匀
3、高水平的颜色质量和色彩一致性
4、极其自然的色彩呈现
5、最新型的LED照明设计
6、使系统光效提高30%
7、达到V0可燃性标准,抗紫外线辐射
8、可用LED、激光或OLED激发
9、高显色指数
应用领域:
1、投光灯,泛光灯
2、聚光灯
3、吊线灯,吊灯
4、高温、高亮度场合
5、LED模组
6、高棚灯,顶灯,工业照明
7、娱乐业用灯
8、路灯
9、工作照明,区域照明,局部照明
曲面荧光粉膜在455nm蓝光激发下的光效如下,所有型号视角均为115°。
Product CCT 2(K) Min CRI Typical Conversion Efficacy (lm/Wrad) at 25˚C
型号 色温 显色指数 典型光学光效(lm/Wrad) 最低光学效率(lm/Wrad)
CL-827 2700K 80 180 165
CL-927 2700K 90 161 145
CL-830 3000K 80 202 185
CL-930 3000K 90 165 155
CL-835 3500K 80 210 190
CL-840 4000K 80 218 195
CL-750 5000K 70 230 215
命名规则:CL-xx-yyy zz,即表示CL-显色指数 色温-尺寸-基底材料。
厚度:2.4±0.2mm
尺寸误差:±0.7mm
基底:玻璃
热膨胀系数: 9.3×10-6/℃,9.3ppm/℃
响应时间:<10μs
工作温度、存储温度:-40~180℃
可视角:115°
XT系列远程荧光粉的型号
圆形:22.5~100mm,200~10000lm(流明)
方形:65,95mm,530~11300lm(流明)
线形:152.5×22.5mm,4300lm(流明)
