谁有绿激光线路板的原理图？请回复

shenlu_chen · 2004-9-1 17:18:00

各位大侠，本人正在进行绿激光的学习，请哪位好心人送上此图片的原理图。图片或sch文件均可？

电阻 · 2004-9-1 17:39:00

你要多大功率的（指808的功率）？

shenlu_chen · 2004-9-1 19:21:00

非常感谢楼上的支持，我的808是200mW。TO-18封装

电阻 · 2004-9-1 19:40:00

图片马上送上！

电阻 · 2004-9-1 20:03:00

我使用浏览，到是出来《C:\Documents and Settings\tykj\My Documents\My Pictures\绿色驱动.bmp》这个信息，但是点击上传，贴图区域变成空白，无法上传了，奇怪？？？

linlinglong · 2004-9-1 20:47:00

我也想知道

要不发一个到我的信箱吧：linlinglong@oecr.com

谢谢！

电阻 · 2004-9-1 22:49:00

linlinglong兄注意查收电子邮件。

linlinglong · 2004-9-1 22:56:00

以下是引用电阻在2004-9-1 14:49:38的发言： linlinglong兄注意查收电子邮件。

电阻兄，邮件收到，谢谢！

linlinglong · 2004-9-1 23:45:00

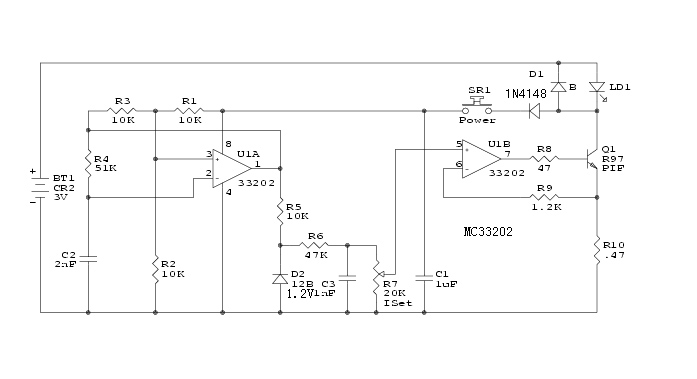

我帮大家把电阻兄的图片贴上来

借花献佛

电阻 · 2004-9-2 00:23:00

谢谢！这个是我宰杀绿色激光笔里的电路。

shenlu_chen · 2004-9-4 16:36:00

非常感谢电阻兄和LINGLINGLONGR 的支持小弟在此谢过。

shenlu_chen · 2004-9-4 19:04:00

非常感谢楼上各位支持，依小弟拙见。好象原理图中有一只8个脚的IC。实物图却没有。另是否驱动808一定要用脉冲驱动。
