QE65000高灵敏度高分辨率级的光谱仪
QE65000高级光谱仪结合了探测器、光学平台和电子器件的功能，为用户提供灵敏的系统，满足在低亮度情况下的应用，例如荧光、DNA测序、天文学和拉曼光谱。QE65000型科研级光谱仪的量子效率可达90％，并具有很高的信噪比和快速的信号处理能力。

•        量子效率高达90％
•        更高的系统灵敏度
•        优异的紫外光响应能力
•        满足低亮度级别应用的条件
•        板载微控制器
•        即插即用USB
•        光学平台
•        安装和使用手册
•        规格


请联系 新势力光电 刘先生:Mob 13927443410,Email(QQ):48245774@qq.com。更多详细产品资料和解决方案请参见http://g1983111.cn.alibaba.com/.


QE65000量子效率高达90％

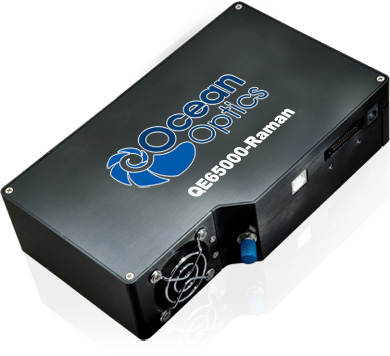

QE65000高级光谱仪是海洋光学研发的产品中最灵敏的光谱仪，其量子效率（其定义是光子转变成光电子的效率）可以达到90％。
QE65000型科研级别光谱仪含有一个对紫外线感应能力超强的日本滨松出品的薄型背照式（Back-thinned）探测器。它的二维像素阵列（水平1044像素×垂直64像素）可以响应波长范围为200～1100nm的光信号。特定的光谱范围和解析度是由用户的光栅和入射光狭缝的选择来决定的。探测器的像素列在数据输出前就累加的，这样可以使采集数据的噪声最小化。
用所包含的热电制冷器，检测器可以被冷却到零下20℃，以减少暗噪声。噪声和暗信号的减少可以使光谱仪的积分时间达到15分钟，并因此大大提高低亮度级别测试时的检测极限。
光谱仪的低噪声检测器与16位的模拟/数字转换器使得动态范围达到25000:1，信噪比大于1000:1。
更高的系统灵敏度
由于二维检测器使光谱仪能很好地利用入射光狭缝的高度，QE65000型科研级光谱仪的灵敏度得到了一定的提高。在我们生产的其它光谱仪中，光进入光具座是通过入射光狭缝的宽度来调节的；狭缝的高度是没有影响的，因为线性检测器不能有效地收集狭缝的整个高度的光。而使用QE65000型科研级光谱仪的二维检测器，我们就可以更好地利用来自高度方向的额外的光信号。
优异的紫外光响应能力
QE65000型科研级别光谱仪的薄型背照式（Back-thinned）探测器对紫外线具有优异的响应能力，并且不需要外加涂层来提高其性能。.
满足低亮度级别应用的条件

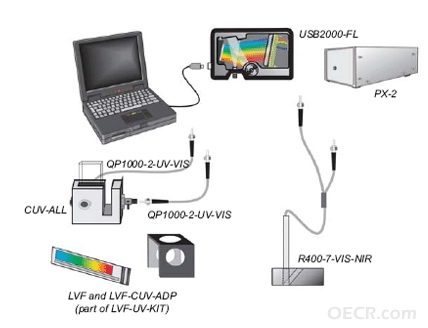

QE65000型科研级光谱仪是一个适合在低亮度应用的极好选择，包括在荧光、拉曼光谱、DNA测序、天文学和薄膜反射等各个方面。用户可以根据需要，将光谱仪的积分时间（类似于照相机的快门速度）设置成8ms～15min内的数值，而不会产生光学失真。下面是一个利用QE65000型科研级光谱仪、CUV-ALL 四方式比色皿架 、和PX-2型氙光源进行荧光分析的实例。特别说明：为了对PX-2型氙光源进行外部触发操作，还需要HR4-BREAKOUT外接盒。




用户可编程输入/输出端口
QE65000型科研级光谱仪携带的模块含有10个可由用户编程的数字输入/输出端口，以便于和其它设备连接；并含有一个可以触发其它设备的脉冲发生器。在光谱仪的积分时间段内，用户可以使用这些输入/输出端口来点亮光源、开始或停止某项进程，或者发送信息和提示。光谱仪的操作参数可以通过软件来控制。实际上，每一个光谱仪特有的波长校准系数也是设置在光谱仪的记忆芯片中的。

技术参数
物理外观
尺寸:        182 mm x 110 mm x 47 mm
重量:        1050克
检测器
探测器型号:        滨松S7031-1006
检测范围:        200-1100 nm
像素:        1024 x 58 (总像素1044 x 64)；总尺寸24.6平方微米
像素尺寸:        24.576 μm2
像素井深:        300000电子/像素；1500000电子/列
灵敏度:        250nm波长：26光子/计数；其它波长：22电子/计数
量子效率:        90%峰值
光学平台
设计:        f/4，交叉对称的Czerny-Turner光路
焦距:        输入和输出均为101.6mm
入射孔径:        5, 10, 25, 50, 100或200 μm宽度的狭缝，或光纤（无狭缝）
可选的光栅:        14种可选光栅，紫外到近红外
HC-1型光栅:        光谱范围200～950nm
可选的探测器聚光镜头:        无
可选的OFLV滤光片:        OFLV-QE型滤光片
其它滤光片:        长通OF-1系列滤光片
校准和聚光镜:        标配
紫外增强:        无
光纤连接:        SMA905型连接器，与0.22孔径单股光纤相连
光学特性
波长:        由光栅决定
光纤分辨率:        0.14～7.7nm半最大值全波（FWHM）
信噪比:        1000：1（全信号时）
A/D转换分辨率:        16 bit
暗噪声:        3 RMS counts
动态范围:        7.5 x 109 （系统），25000：1（单次操作）
积分时间:        8ms～15min
光学漂移:        600nm时小于0.08％；435nm时为0.4％
修正后线性度:        >99.8%
电子特性
功率消耗:        500mA，5V直流（无热电冷却）;3A，5V直流（热电冷却）
数据传输速度:        扫描到内存：USB2.0接口为7ms，USB1.1接口为18ms，串口为300ms
输入/输出:        10个集成的用户可编程的数字GPIO（通用输入输出接口）
模拟通道:        无
自动归零:        无
数据输出外接盒兼容性:        HR4-BREAKOUT型
触发模式:        4种
发送脉冲功能:        有
传送延时功能:        无
连接器:        30针连接器
开机时间:        小于5s
暗电流:        25℃下4000e/像素/秒；0℃下200e/像素/秒
电脑连接
操作系统:        Windows 98/Me/2000/XP操作系统，带USB接口的Mac OS X 或Linux操作系统；带串口的32-bit Windows操作系统
电脑连接:        480 Mbps下USB 2.0 ；115.2 K baud下RS-232
外围设备:        SPI (3现)；I2C内积分电路
温度与热电冷却
温度范围:        -15 ℃～50.0℃；无冷凝现象
定点温度:        软件控制，最低定点温度在环境温度40℃以下时最低-15℃
稳定性:        设置温度2之内变动不超过+/-0.1℃
