31块钱自己动手做的开发板,功能齐全

tyjlc

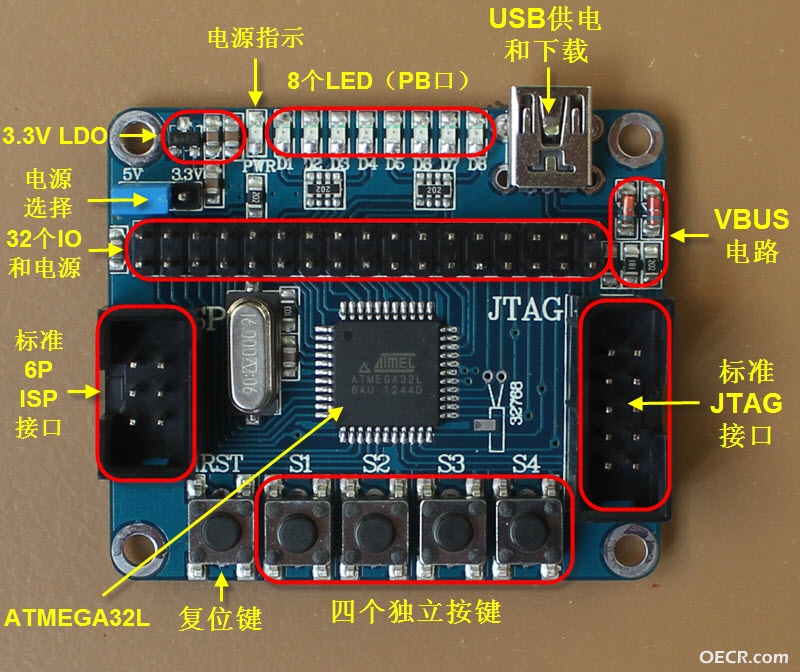

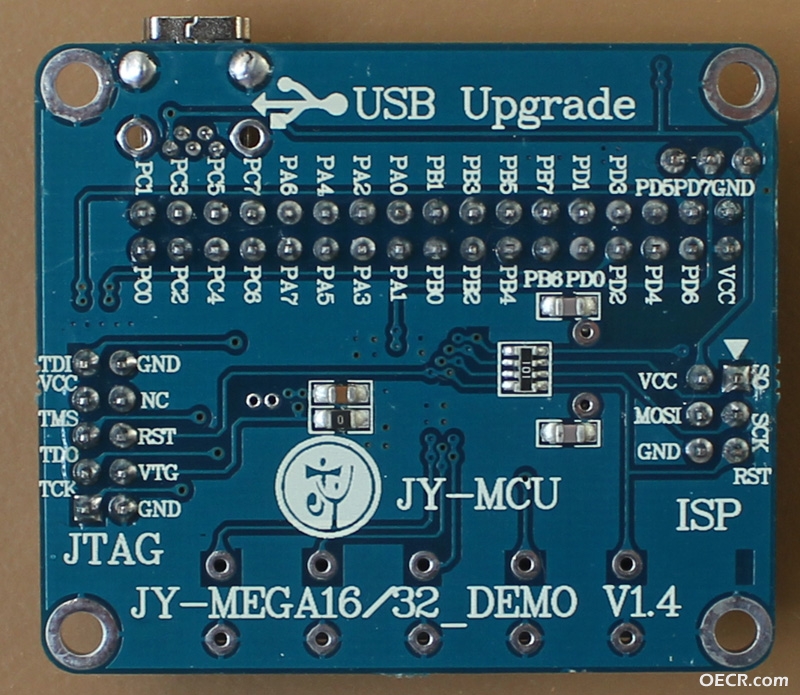

1、焊接芯片为ATMEGA32(L) （可焊接AMGEGA16(L)），引出全部IO
2、系统时钟16MHz，
3、板上资源包括3.3V LDO，电源指示灯，8个LED，一个复位键，四个独立按键，预留异步时钟接口，USB供电接口AVR USB电路。
4、引出全部32个IO口，跳线选择3.3V或5V供电，6P下载口，JTAG接口
5、可直接USB口下载程序，免去购买下载线的麻烦
尺寸：4.4cm*5.2cm
经过我的一再口算和笔算，此物用了老子31块大洋，而且材料都是全新原厂或原厂认可的哦！



诚心为各位解答问题，虽然东西不够高级比较简单，但各位别把我说的太难堪了啊，心里承受不住啊
        当然如果想要这块板的可以到这里www.360yuanjian.com/Y咨询客服人员免费索取

原理图.rar (22.37 KB, 下载次数: 1)

2013-5-20 10:59 上传

点击文件名下载附件

测试程序.rar (26.22 KB, 下载次数: 0)

2013-5-20 10:59 上传

点击文件名下载附件

PCB文件.rar (116.85 KB, 下载次数: 0)

2013-5-20 10:59 上传

点击文件名下载附件
