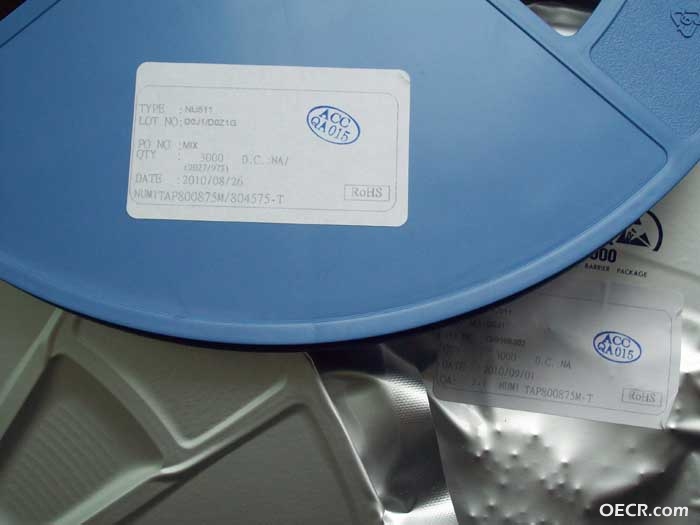

NU511线性恒流IC1.2A电流脚位兼容DD312

vmxnl

NU511- 1.2A Single Channel LED Driver
產品特色

•        3V~12V 寬廣電源設計，電源取電容易 單輸出通道，可並聯組合使用。
•        方便驅動大、中、小功率LED。
•        支援超高速 1MHz PWM 調光。
•        總電流高達1.2A (通道跨壓僅需0.6V)
•        超高8KV輸出通道ESD耐受度，不僅I/V特性不變，且功能仍維持正常。

寬廣電源設計，方便您的電源取電。多通道的電流輸出設計，100mA~1.2A的通道電流輸出範圍；適合大、中、小功率 LED的應用。還支援超高速 1MHz PWM 調光。適合恆亮及須調光應用之燈條產品
NU511新版本修改部份如下，
1.Page.2 Modify IDD spec-IDD 增加1MA
2.Page.3 Switching Characteristics-- RISING TIME 快一些
3.Page.5 Current formula------電流設定I out =585/rext  改為 I out =590/rext
。NU511为台湾数能科技供大電流輸出LED应用产品之设计,脚位兼容DD312。
3V ~ 12V宽电源设计，方便您的电源取电。
单通道的电流输出设计，100mA~1.2A的通道电流输出范围；
适合大、中、小功率 LED的应用。
还支持超高速 1MHz PWM 调光。
适合恒亮及需调光应用之灯箱产品，可用于电视机背光驱动
NU511 更新版本规格书spec v03.pdf (951.49 KB, 下载次数: 0)

2013-7-23 11:04 上传

点击文件名下载附件

NU511一般照明应用设计-1.PDF (236.64 KB, 下载次数: 0)

2013-7-23 11:04 上传

点击文件名下载附件



我们公司(深圳市诚信联科技有限公司)主致力于LED照明行业，为客户提供优良的解决方案，提供全方位的技术支持  ( http://www.cxltech.cn>)方便客户下载整套方案, 谢谢!
联系人:古/S 0755-86091963/13249827170  QQ:1139196806//1262314675

vmxnl

此款IC性价比高，性能质量更稳定

vmxnl

aliluya135

电子设备要求高性能化、高速化和轻薄短小化,而作为多学科行业--PCB是高端电子设备最关键技术。PCB产品中无论刚性、挠性、刚-挠结合多层板,以及用于IC封装基板的模组基板,为高端电子设备做出巨大贡献。PCB行业在电子互连技术中占有重要地位。
特大喜讯：顺易捷PCB快板打样所有工程费直降50%（低至50元） ，双面PCB批量低至398元/㎡，批量开通免费抽测（直通率95%之上）PCB价格创全球最低，交期最快，品质更好，热线0755-84086168 QQ800055586

vmxnl

NU512 spec v01.pdf (797.86 KB, 下载次数: 0)

2014-11-28 16:54 上传

点击文件名下载附件

  NU512 （led双通道驱动）

50mA的~ 0.5A，两个通道恒流R

输出电流可调的外部元件

~ 12V宽范围电源电压3V

1MHz的OE调光的支持

400Hz VDD调光的支持

0V ~ 17V输出维持电压

低输出电压

0.2V中辍80mA的输出

•中辍0.5A的输出

IDD消耗最小化

160℃半功率的热保护

小于±4%芯片/通道电流偏差

小于0.5% / V线调整

少于1% / V负载调整
该nu512是一二通道，漏极开路，线性

恒定电流LED驱动器。到0.5a/channel

电流和最大1MHz的PWM调光控制驱动

支持，nu512可用于0.5W到3W大功率

LED在通用或建筑装饰灯串

应用。

vmxnl

vmxnl

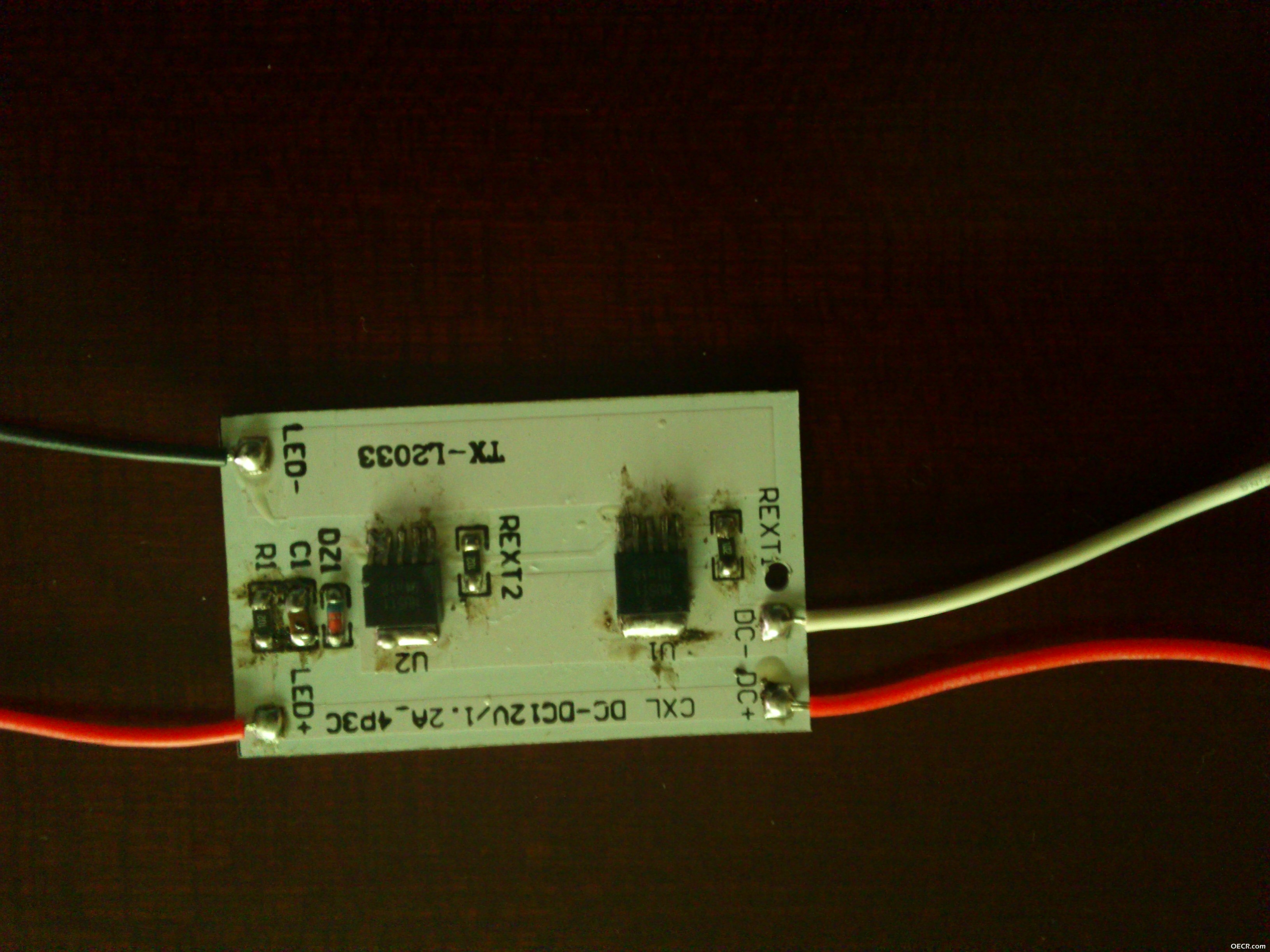

NU511芯片在DC产品上的应用.pdf (1.26 MB, 下载次数: 0)

2015-4-9 11:16 上传

点击文件名下载附件
