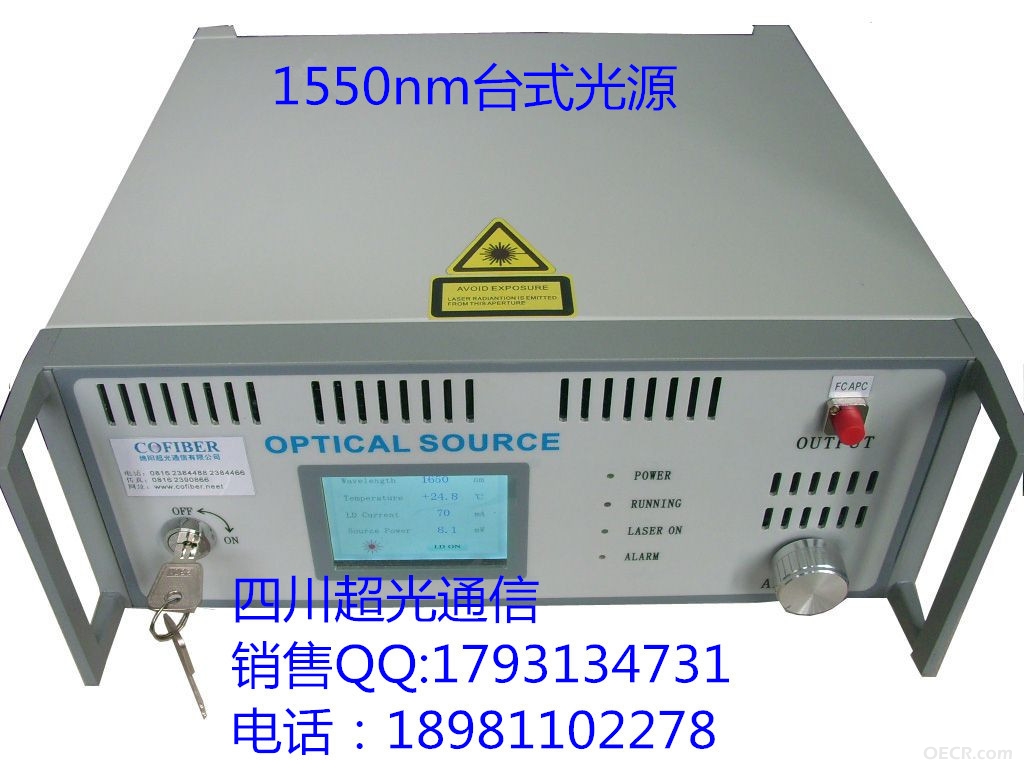

陕西供应1550nm （100mW）高稳定光源

绵阳超光

点】
智能化温控系统
高稳定性和高可靠性
提供1%测试端口
可根据客户要求提供OEM定制产品
所有性能符合Bellcore GR-1312-CORE 要求

【应用】
器件耐受性测试
激光打标
医学研究
自由空间光通信
教学科研领域

【指标】

参  数
符号
最小值
典型值
最大值
单位
工作波长   注1
λc
1530
1550
1560
nm
输出功率    注1
Po
------
------
100
mW
-3dB带宽
FWHM
------
------
0.1
nm
边模抑制比
SMSR
35
------
------
dB
输出功率稳定性
ΔPo
-----
±0.05
±0.1
dB
回波损耗
RL
-------
-------
-45
dB
工作温度
Tw
-5
-----
40
℃
存储温度
Ts
-40
-----
80
℃
湿度 注2
------
10
------
85
%
电源供给电压 注3
Vps
170

264
VAC
功耗
P
-----
-----
100
W
尺寸

280x260x112
mm
注1：客户可选
注2：无凝露
注3：110VAC可选

【订货信息】

产品
结构类型
输出功率
波长
电源
接口类型
OS：光源
11：1 U双电源结构
81:1台式
80：80mw
10：100mw
。。。
15：1550nm
106：1064nm
。。。。
1：110VAC
2：220VAC
3：-48VDC
1：SC/UPC
2: SC/APC
3: FC/UPC
4: FC/APC
5: LC/UPC
6: LC/APC
