CWDM,DWDM技术在城域网中的组网应用
2014-6-25 13:32:47
|
显示全部楼层
|
阅读模式
本帖最后由 ceciopticres 于 2014-6-25 13:32 编辑
CWDM是一种面向城域网接入层的低成本WDM传输技术,它延续了密集波分复用高带宽的技术优势,同时具有多业务接口、成本低、功耗低、体积小等诸多优点,使其在城域光网络中具有非常广阔的应用前景。但相对于DWDM系统,它们之间的一个重要区别就是在光谱中的信道间隔不同。由于CWDM信道采用大通带(20±6-7nm),因此它可以采用更便宜的元器件,例如非制冷
激光
器和
薄膜
滤波器。所以,在同样的应用中,CWDM比DWDM具有更大的成本优势。
DWDM:波长间隔为0.2~1.2nm之间,波长间隔相对密集,相对于CWDM具有更大的容量,波道数更多,支持EDFA光放大,传输距离更远
随着数据业务的飞速发展,对传输网的带宽需求越来越高。目前世界各国的骨干
光通信
网络格局已经基本形成,光
通信
的市场主体正在逐步向城域网转移,各大运应商纷纷将重点转向城域网的建设,需要设备制造商提供低成本的解决方案。鉴于城域网具有传输距离短、业务种类较多等许多不同于骨干网的特点,人们提出了粗波分复用(CWDM,Coarse Wavelength Division Multiplexing)技术, 而传统的PDH或SDH技术,采用单一波长的光信号传输,这种传输方式是对光纤容量的一种极大浪费,因为光纤的带宽相对于目前利用的单波长信道来讲几乎是无限的。DWDM技术就是在这样的背景下应运而生的,它不仅大幅度地增加了网络的容量,而且还充分利用了光纤的宽带资源,减少了网络资源的浪费,飞宇光电为适应市场的发展,推出WDM波分系统,主要包括:CWDM系统,DWDM系统,OUT业务板,OEO中继器等
波分复用器应用:

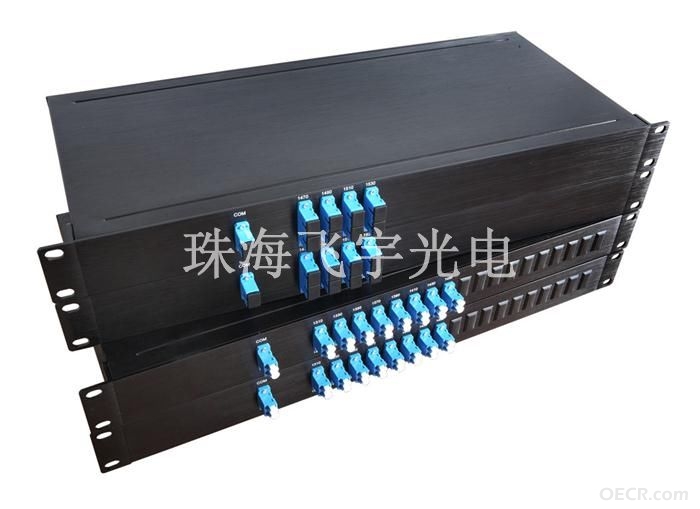

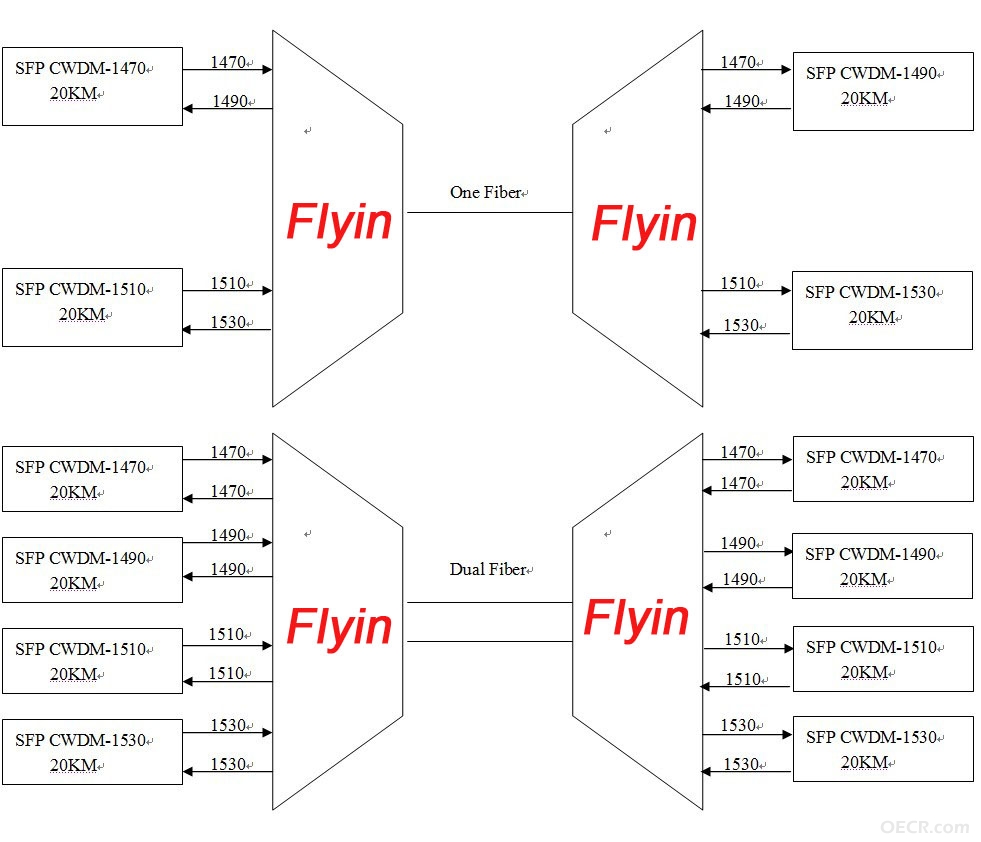

1、波分设备(无源+SFP光模块)
应用:

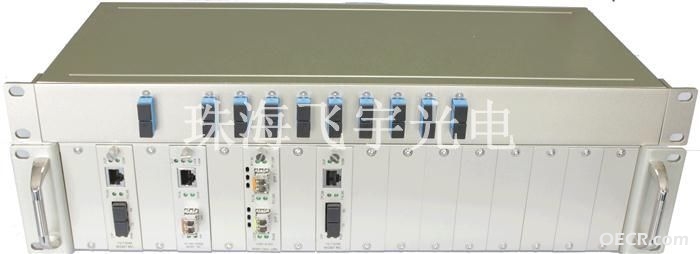

2、有源+波分设备
功能特点
1、设备容量大:目前使用单模光纤传输,CWDM的单通道速率可达10G,总容量可达160G
2、设备组网灵活:可以组成点到点、点对多点、链状、环状、等网络拓扑结构。
3、多种业务灵活透明接入:支持以太网、PDH、SDH、CATV及专网等业务;
4、多种速率规格:支持155M、1.25G、2.5G、4G、10G各种速率。
5、传输距离:无中继距离10km~120km等多种距离;支持中继,实现长距离的传输。
6、良好的可扩展性: CWDM最大可扩展到18波,可平滑升级至DWDM
7、1+1光复用段保护功能: 光路倒换时间≤30ms,保证线路的安全可靠。
8、开放式系统结构:可实现与多种厂家的设备互连、互通, 支持客户端设备为单模、多模、电口可选。
9、强大的网管功能:支持基于SNMP的网管,同时支持CLI、WEB、TELNET等网管方式
10、1+1电源热冗余备份:有源波分设备提供双电源1+1热备份功能,电源支持热插拔,交、直流可选
应用

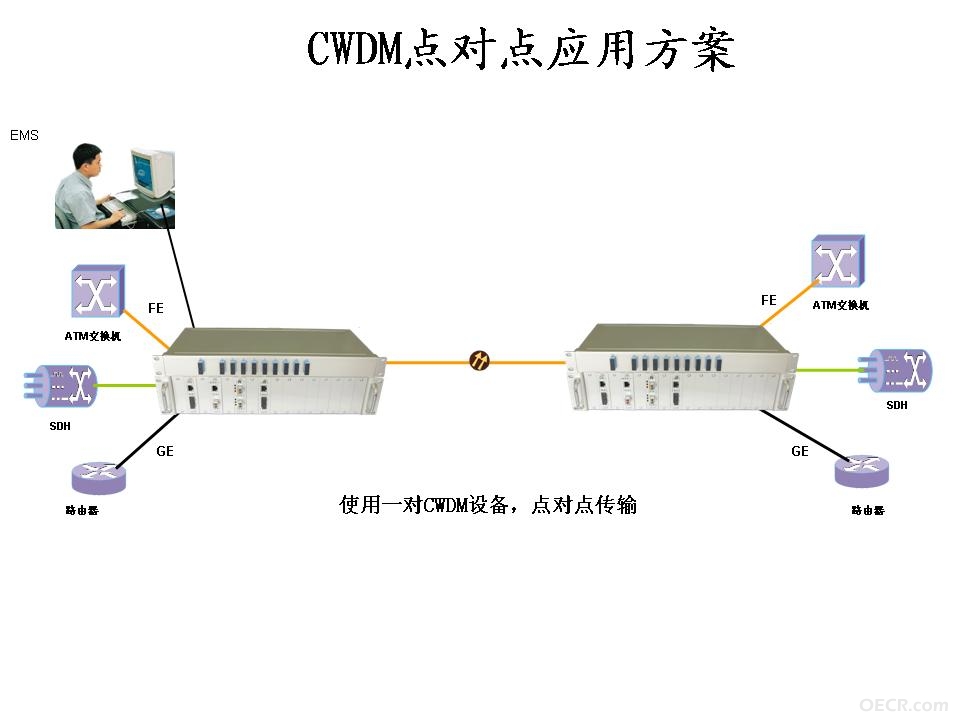

1、点对点应用
点到点的拓扑中,设备利用有限的光纤资源,复用出几倍于原有的带宽来实现两点之间多业务的双向汇聚

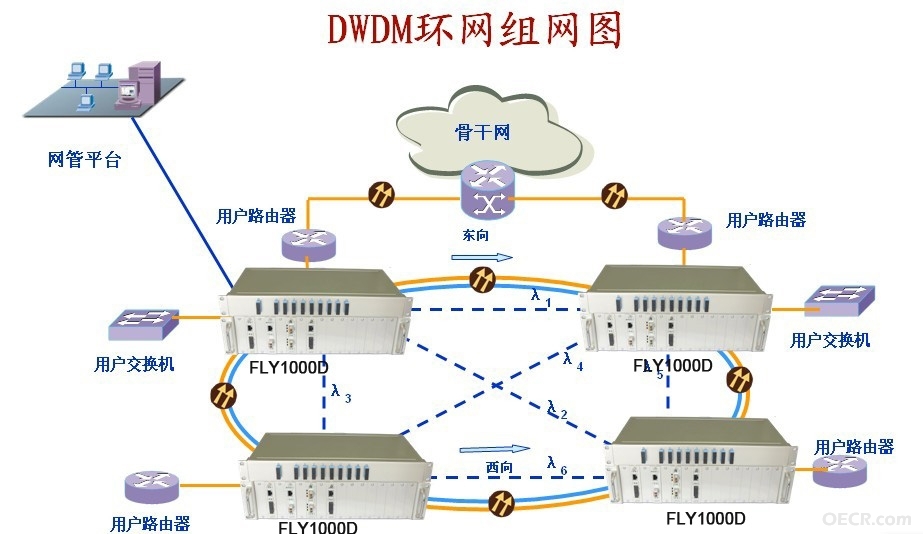

2、环网
城域网
,
技术
,
组网
,
DWDM
,
CWDM
相关帖子
•
上海奉贤光学冷加工厂高薪招聘检验和技术人员啦!!
•
上海奉贤光学透镜加工厂,招聘技术、检验人员
•
光学冷加工技术还能在往哪些方向走?
•
机器学习技术使物联网设备更加强大 云端运算为幕后推手
•
被告窃取激光雷达技术:Uber是如何辩解的
•
【附案例】TracePro的2D和3D优化器功能
•
PLDT将联手华为于2020年前在菲推出5G技术
•
图像识别技术落地 探索应用场景
•
产业发展迎窗口期 2017机器人产业剑指技术
•
哪些传感技术的应用会进一步提升智能家居体验?
道具
举报
回复
提升卡
置顶卡
沉默卡
喧嚣卡
变色卡
抢沙发
千斤顶
显身卡
主题回复
倒序浏览
2273
查看
1
回复
aliluya135
aliluya135
当前离线
积分
1966
IP卡
狗仔卡
2014-7-19 16:49:45
现今,印制电路板已成为绝大多数电子产品不可缺少的主要组件。单、双面印制板在制造中是在基板材料-覆铜箔层压板(Copper-(2lad I。aminates,CCI。)上,有选择地进行孔加工、化学镀铜、电镀铜、蚀刻等加工,得到所需电路图形。另一类多层印制板的制造,也是以内芯薄型覆铜箔板为底基,将导电图形层与半固化片(Pregpr’eg)交替地经一次性层压黏合在一起,形成3层以上导电图形层间互连。因此可以看出,作为印制板制造中的基板材料,无论是覆铜箔板还是半固化片在印制板中都起着十分重要的作用。它具有导电、绝缘和支撑三个方面的功能加工性、制造成本、制造水平等,在很大程度上取决于基板材料 。
