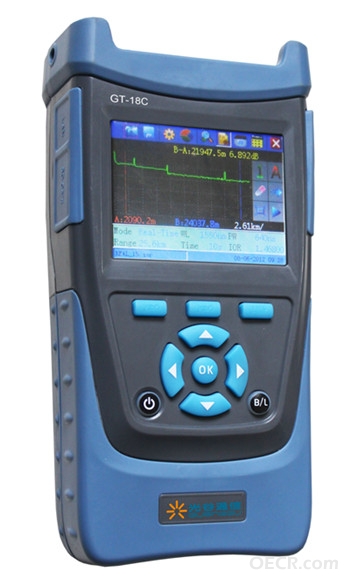

GT-18C3掌上型OTDR光时域反射计（34/35db)

gzxwtong

GT-18C3掌上型OTDR光时域反射计（34/35db)
产品综述：
　　GT-18C掌上型光时域反射计是针对FTTx而设计的测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。
　
主要特点：
　　● 掌上型、重量轻、便于携带
　　● 彩色触摸设计，包胶模具工艺，坚固耐用
　　● 高级防反射LCD，野外环境下显示界面清晰可见
　　● 具有自动、手动、实时测试功能
● 快速曲线分析、多曲线对比分析
● 1.6m超短事件盲区
　　● VFL可视故障定位功能
　　● OTDR光输出头采用可更换方式，端面清洁更加方便
● USB接口功能，可外接U盘
● 数据支持手动和自动存储，支持Bellcore GR196及SR-4731文件格式，存储容量可达1000条以上
● 智能电池电量指示及电池低电压告警功能
　　● 10小时超长电池续航时间，适于长时间野外施工
● 自动关机，时间可设


● 技术规范

型号
     GT-18C1
      GT-18C2
      GT-18C3
中心波长(nm)
1310/1550
适用光纤类型
单模
动态范围(SNR=1)
26/24dB
30/28dB
35/34dB
测距准确度
1m+取样间隔+0.003%×距离(不包括折射率置入误差)
事件盲区(m)
1.6/1.6
衰减盲区(m)
4.5/5
测试量程(km)
0.8、1.6、3.2、6.4、12.8、25.6、51.2、102.4、204.8、409.6
测试脉宽(ns)
8、16、40、80、160、320、640、1280、2560、5120、10240、20480
损耗阈值(dB)
0.01
采样点数
128000
线性度(dB)
±0.03
波形存储容量
>1000条曲线
折射率设置范围
1.00000～2.00000
显示
320×240、3.5英寸TFT彩色LCD、触摸屏操作
接口
USB卡/SD卡（可选）
光输出接口
FC/PC（ST，SC标配）
650nm及接口
功率：2mw; 距离：5Km;FC/PC（万能头）
电源
AC/DC适配器：Input:AC：100V～240V，频率范围：50/60Hz
OutputC：12V/6A
充电电池：锂电池：7.4V，4400mAh，电池工作时间：10小时(常温)
环境适应性
工作温度：-10℃～50℃(电池充电：5℃～40℃)
存储温度：-40℃～70℃(不包括电池)
相对湿度：5%～95%，无结露
外型尺寸
201mm×100mm×60mm
重量
约1kg


GT-18C3是GT-18C系列的第三个型号，该型号测量范围长
有需要了解该产品的用户可联系广州欣维通通信设备有限公司www.xwtong.com
电话：13802778537  020-62991182
