基于ZigBee无线技术的开关柜温度监测方案

YYS629

概述：
开关柜无线测温是基于无线测温技术开发的针对开关柜进行测温的系统，可对开关柜分别为母线排、上下触头、电缆接头等部位温度进行实时监测，方便运维人员及远程监控中心掌握现场设备运行情况。

总体架构:
无线测温系统主要由无线温度传感器、无线接收模块、LED现场温度监控仪，后台管理软件，GPRS网关组成。
1、整个方案是由ZIGBEE建立，可分为ZIGBEE从站、ZIGBEE主站；
2、中心主站：采用有线电源供电，不需要做低功耗处理，发送模式为广播模式；
3、从站：发送模式为主从模式，采用低功耗电池休眠方式，由外部MCU来控制模块的SLP休眠管脚，置低进入休眠，拉高立即退出休眠，SLP管脚拉高1MS后，可以接收串口数据，外部MCU在数据发送完毕后，可以立即拉低SLP管脚，模块在将数据发送完毕后进入休眠；
4、为防止多从站出现同时唤醒后同时上报数据，产生碰撞的可能性，模块采用侦测机制，确认信道空闲后再发送数据，发送数据采用ACK模式，主站在确认收到数据后，发送ACK包给从站，从站收到ACK后，不再发送，否则最多进行3次重发改数据。

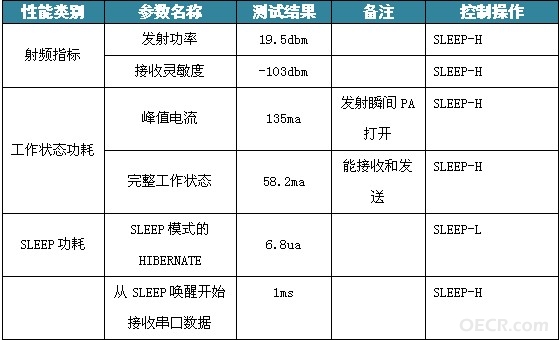

ZIGBEE模块指标

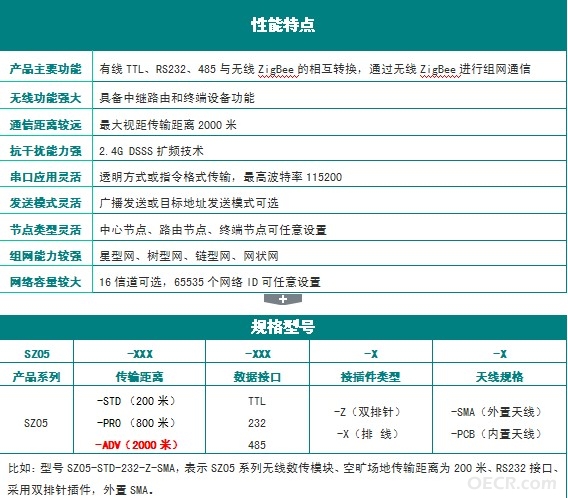

顺舟科技SZ05系列ZigBee无线串口通信模块，采用了加强型的ZigBee无线技术，符合工业标准应用的无线数据通信设备，它具有通讯距离远、抗干扰能力强、组网灵活等优点和特性；可实现多设备间的数据透明传输；可组MESH型的网状网络结构。021-33933988-6831
功能介绍：

其它测温方式与无线测温的比较：

1）普通测温
普通测温即常规的热电偶、热电阻、半导体温度传感器等测温，温度传感器与测温仪之间采用金属导线传输温度信号。由于温度传感器直接安装于高压接点/触点上，其传输温度信号的金属导线的绝缘性能无法保证，同时，需在狭窄的开关柜内进行布线，实施难度较大。
2）红外测温
红外测温采用红外线传输温度信号，红外探头需与高压接点/触点保持一定的安全距离，并正对高压接点/触点的表面，为非接触式测温。红外探头极易受到工作环境中灰尘或周围的电磁场影响，当红外探头被灰尘遮盖后，温度测量值会发生急剧变化，常常使正常的温度突然倍增，进而报警，无法准确测量，同时，开关柜内的空间非常的狭小，红外探头安装很困难。
3）光纤测温
光纤测温采用光纤传输温度信号，温度传感器直接安装在高压接点/触点上，实现接点/触点运行温度的准确实时在线监测，温度传感器与测温仪之间采用光纤连接。光纤具有易折、易断、不耐高温、积累灰尘后绝缘性易降低等缺点，同时，在狭窄的开关柜内进行布线，实施难度较大。
4）无线测温
无线测温采用电磁传输温度信号，无线温度传感器直接安装在高压接点/触点上，实现接点/触点运行温度的准确实时在线监测。由于温度信号采用无线传输方式，因此可以彻底解决电气绝缘问题，同时，无需在开关柜内进行布线，实施难度较小。

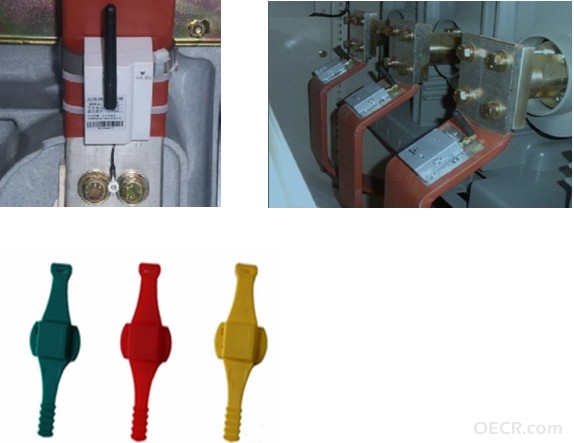

安装现场：
