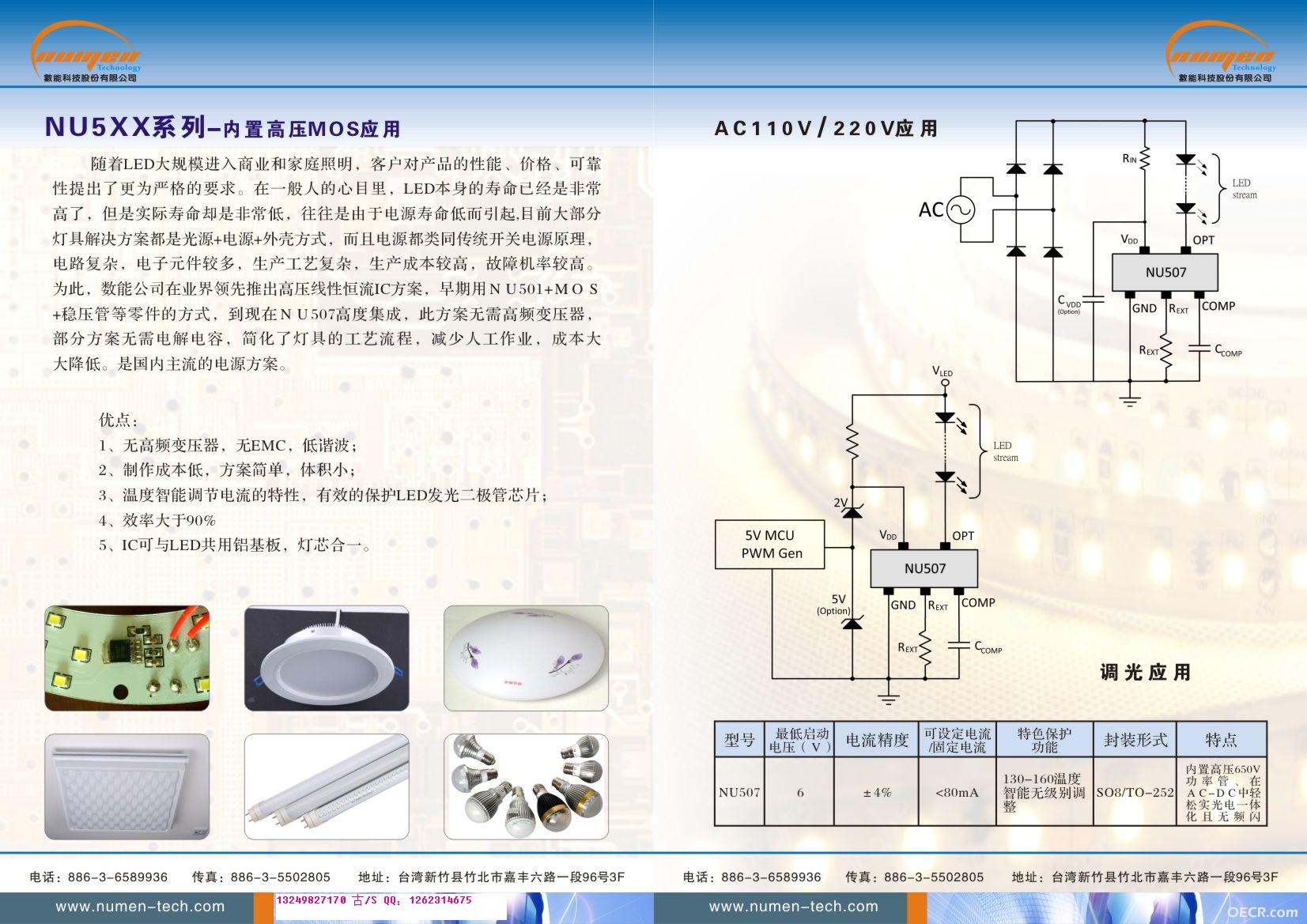

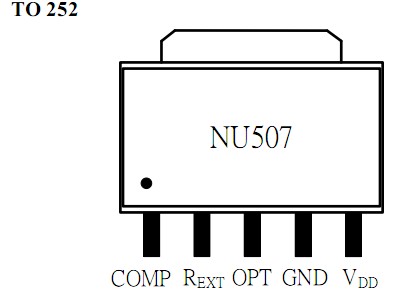

NU507晶片特性 (内置MOS+过温保护功能)
簡易之線性定電流元件
80mA 單通道定電流驅動器
最高輸出端耐壓 400V
輸出電流由外部電阻設定
VDD電源電壓 6V ~ 18V，內建 15V 稽納二極體保護
VDD腳可做 PWM 調變，最高頻率 5KHz
可串接使用，提高導通角度與光效
電流精準度 4%
電源及負載調變率 0.5%/V
120℃~160℃晶片溫度保護，電流隨溫度升高而下降
工作環境溫度 -40℃~85℃
無鉛環保封裝 80mA單通道定電流驅動器
˙ 最高輸出端耐壓400V
˙ 6V~18V 電源電壓設計，內建15V稽納二極體保護
˙ VDD可做PWM調變,最高頻率 5KHz
˙ 電源及負載調變率0.5%V.
˙ 120 ℃~160℃晶片溫度保護80mA單通道定電流驅動器

NU507 spec v01.6更新版规格书( 高压线性内置MOS).pdf (701.72 KB, 下载次数: 0)

NU507 AN_一般照明應用電路設計 V1.31.pdf (441.14 KB, 下载次数: 0)

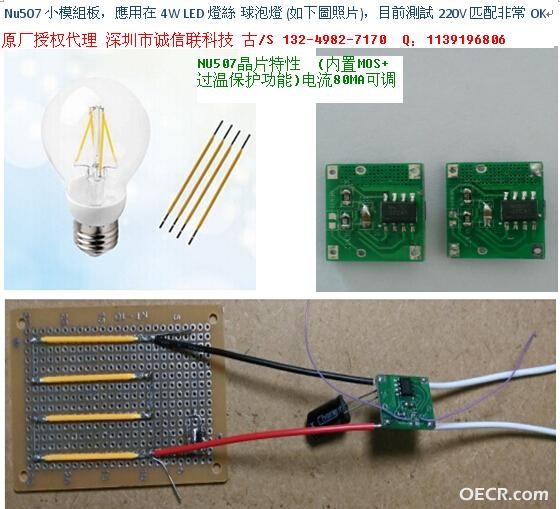

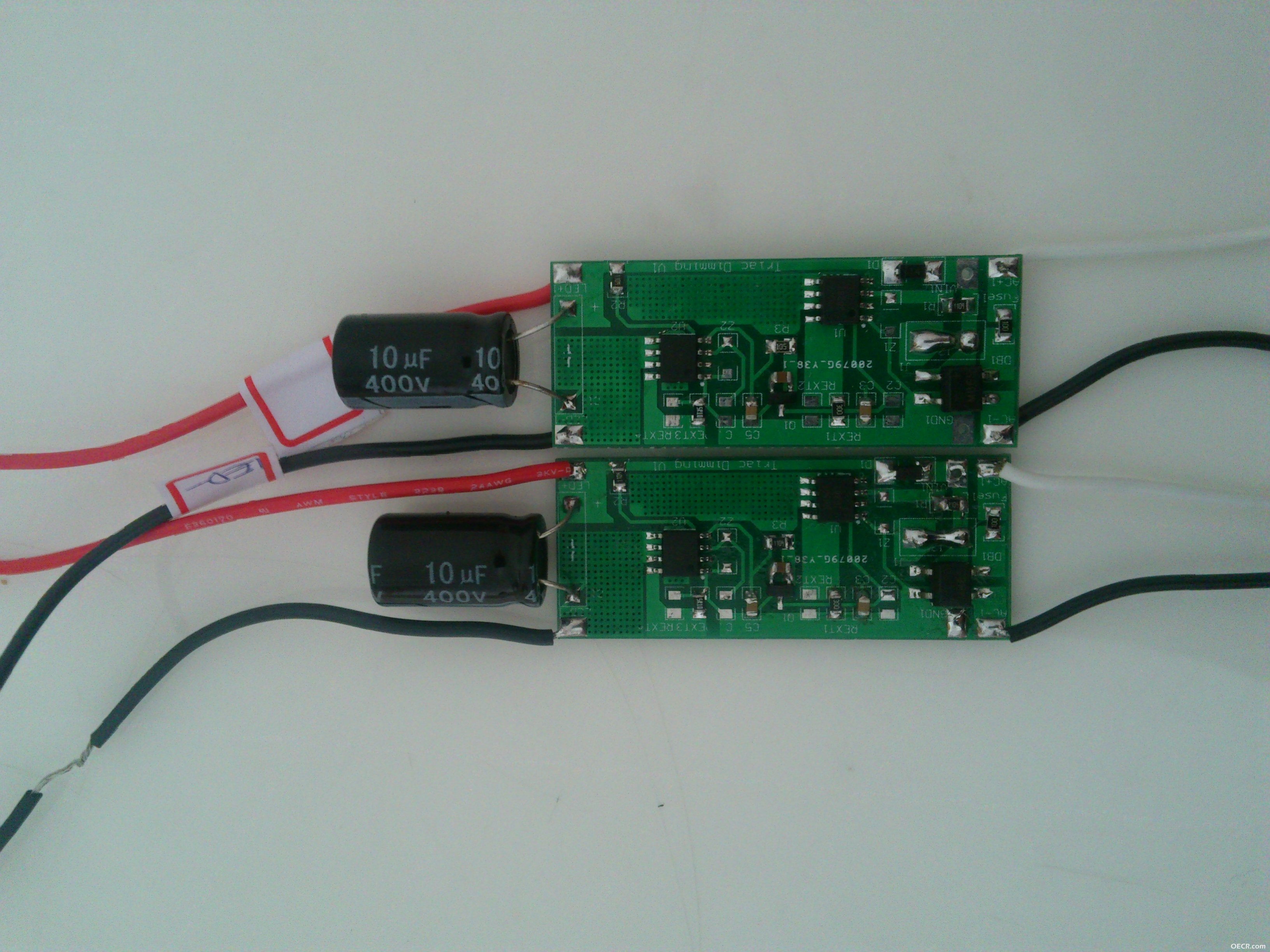

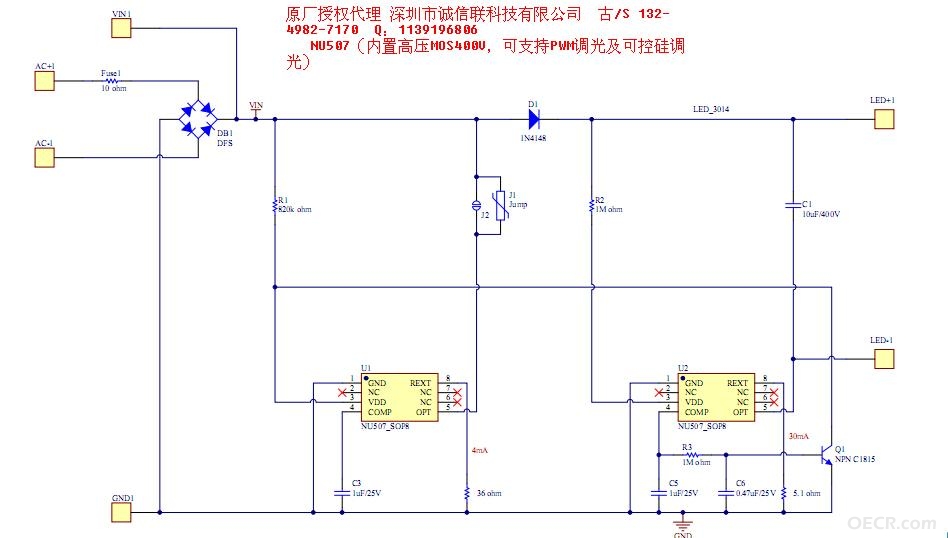

NU507方案可控硅调光应用指南.pdf (83.87 KB, 下载次数: 0)

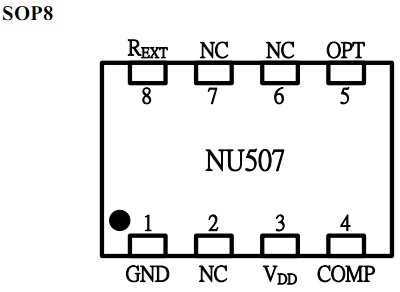

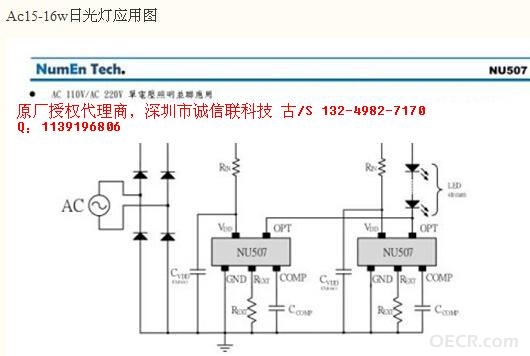

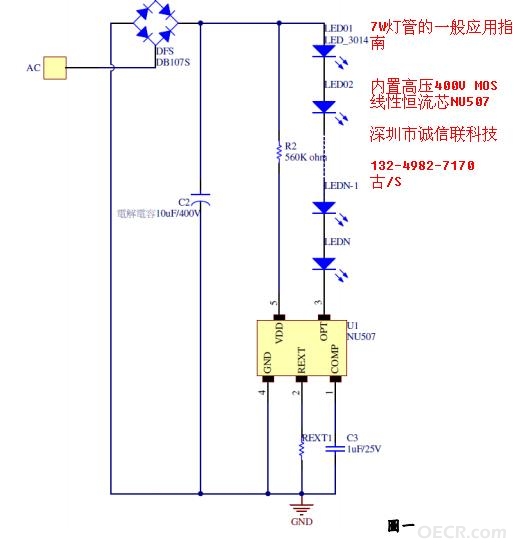

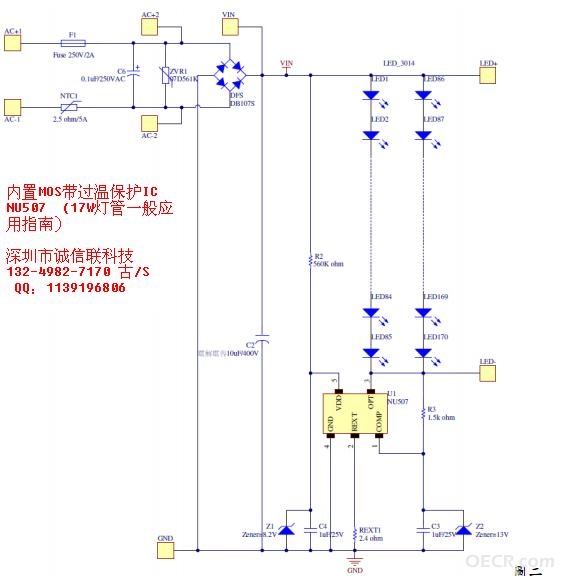

NU507 是一簡單的高壓定電流元件，在各種 LED 照
明產品的應用上非常容易使用，尤其是在車用電子與交
流電壓直接驅動的應用，具有低成本與高效能的優勢。
NU507 其具有絕佳的負載與電源調變率和極小輸出電流
誤差，能使 LED 的工作電流穩定限制在設定範圍內，大
幅增長 LED 使用壽命。
除了支援寬廣電源範圍不需另外提供電源之外，
NU507 的 VDD腳可以充當輸出致能(OE)功能使用，配合數
位 PWM 控制線路，可應用於灰階電流控制。

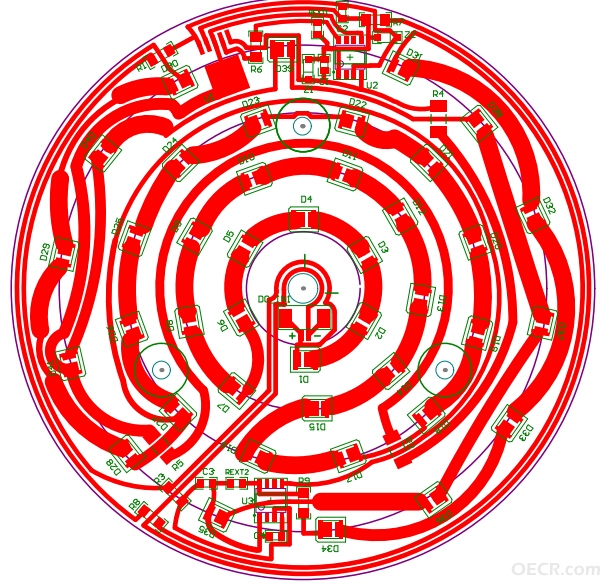

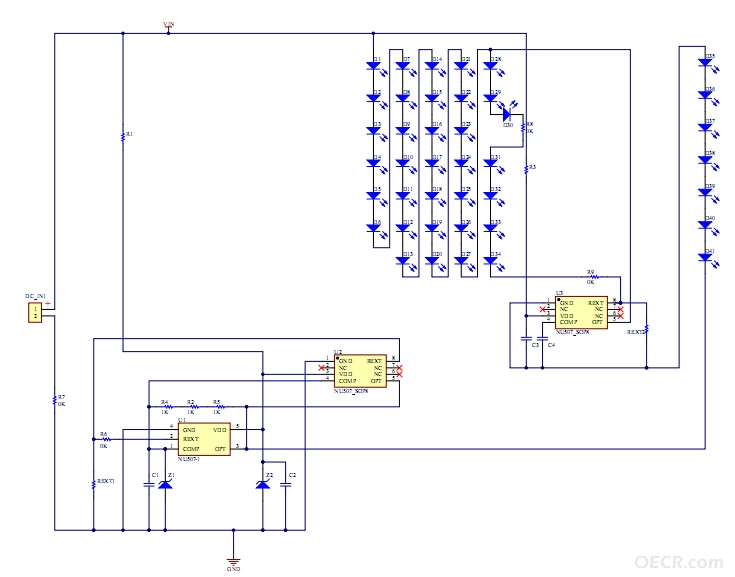

NU507 支援數能科技獨特的 LED 串接驅動技術，在
不需要轉換電源電壓的情況下，直接有效率的驅動多顆
串接的 LED。此串接驅動技術能維持正弦波的高導通角度
與高電源效率。當電源電壓上升時，能將增加的電壓電
能轉換為光能。同時並具有高功率因數與電路結構簡單
的優點。在僅需要少數 SMD 電阻電容的情況下，大幅提
高產品的可靠度與簡化量產程序。此獨特多階串接驅動
架構專利申請中。
NU507 是高壓線性電源元件，不會產生電磁干擾，其
內建的溫度保護功能，在 125℃以上時會開始將輸出電流
降低，並在約 160℃時關閉。另外其輸出電流由外部電阻
設定，最大電流可輸出 80mA。
