NU510-150MA芯片在LED日光灯上的应用

vmxnl

NU510-Medium Power Lighting LED Driver    NU510调光应用.PDF (292.19 KB, 下载次数: 0)

2014-11-28 17:14 上传

点击文件名下载附件

NU510 spec His V01.5~V01.6(2014最新版规格书).pdf (1.06 MB, 下载次数: 0)

2014-11-28 17:14 上传

点击文件名下载附件

NU510 AN_最新版一般照明應用電路設計 V1.3.pdf (484.1 KB, 下载次数: 0)

2014-11-28 17:13 上传

点击文件名下载附件

NU510 AC220多阶灯管应用.pdf (39.92 KB, 下载次数: 0)

2014-11-28 17:13 上传

点击文件名下载附件

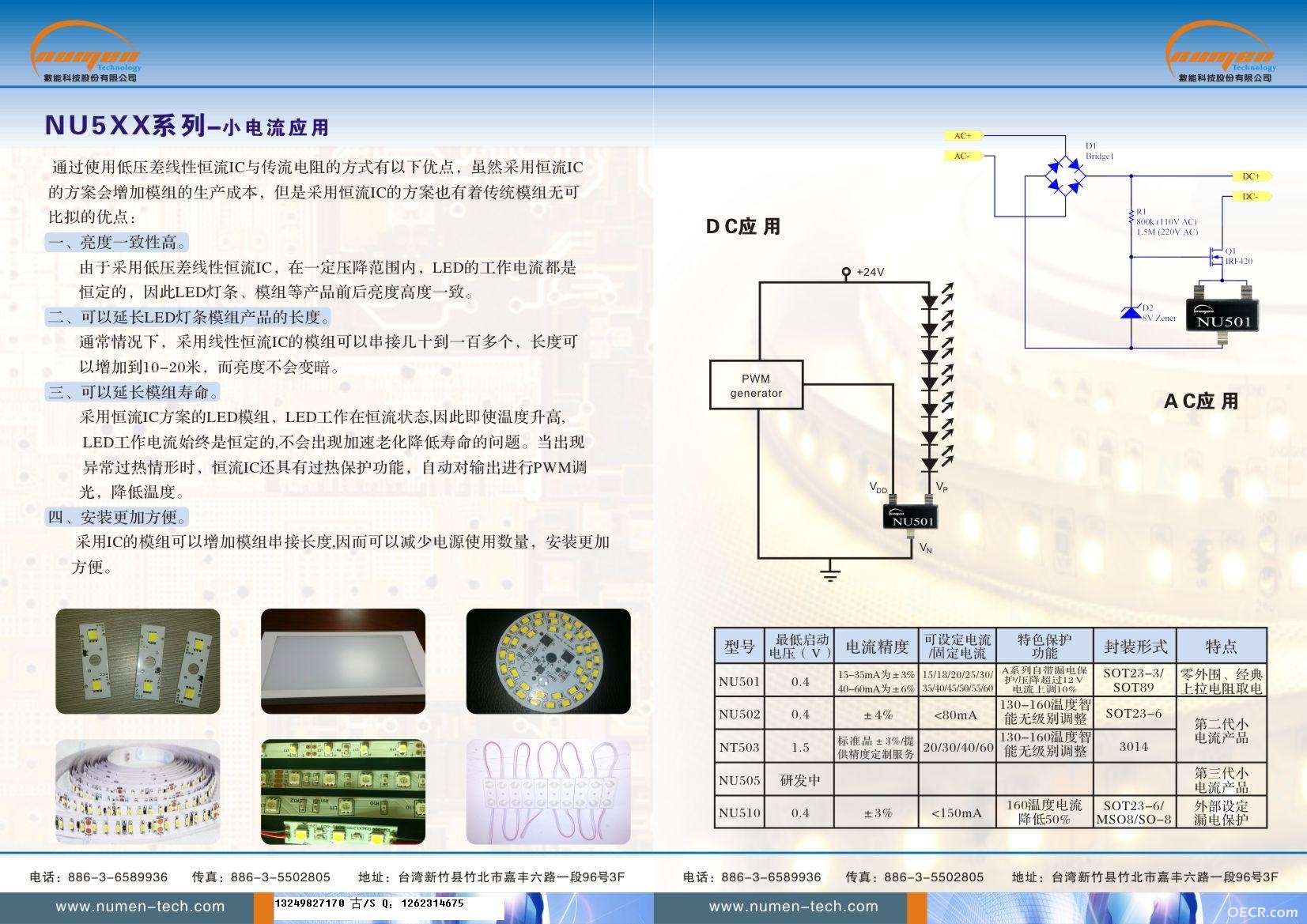

產品特色      http://bbs.dianyuan.com/topic/1444284(电源网链接)

•        1.6~16V 寬廣電源設計，電源取電容易。
•         單輸出通道，可並聯組合使用。
•        方便驅動中、小功率LED,使用一電阻,可控制輸出的電流值。(電流輸出規格:10~160mA)
•        低通道跨壓，提升系統效率與降低量產成本。
•        支援高速電源 PWM調光應用。
•        支援串接應用，以承受更高電壓波動範圍。
•        內建過熱保護功能。

我们公司(深圳市诚信联科技有限公司)主致力于LED照明行业，为客户提供优良的解决方案，提供全方位的技术支持  ( http://www.cxltech.cn)方便客户下载整套方案, 谢谢!
联系人:古/S 0755-86091963/13249827170  QQ:1139196806//1262314675


该贴已经同步到 vmxnl的微博

vmxnl

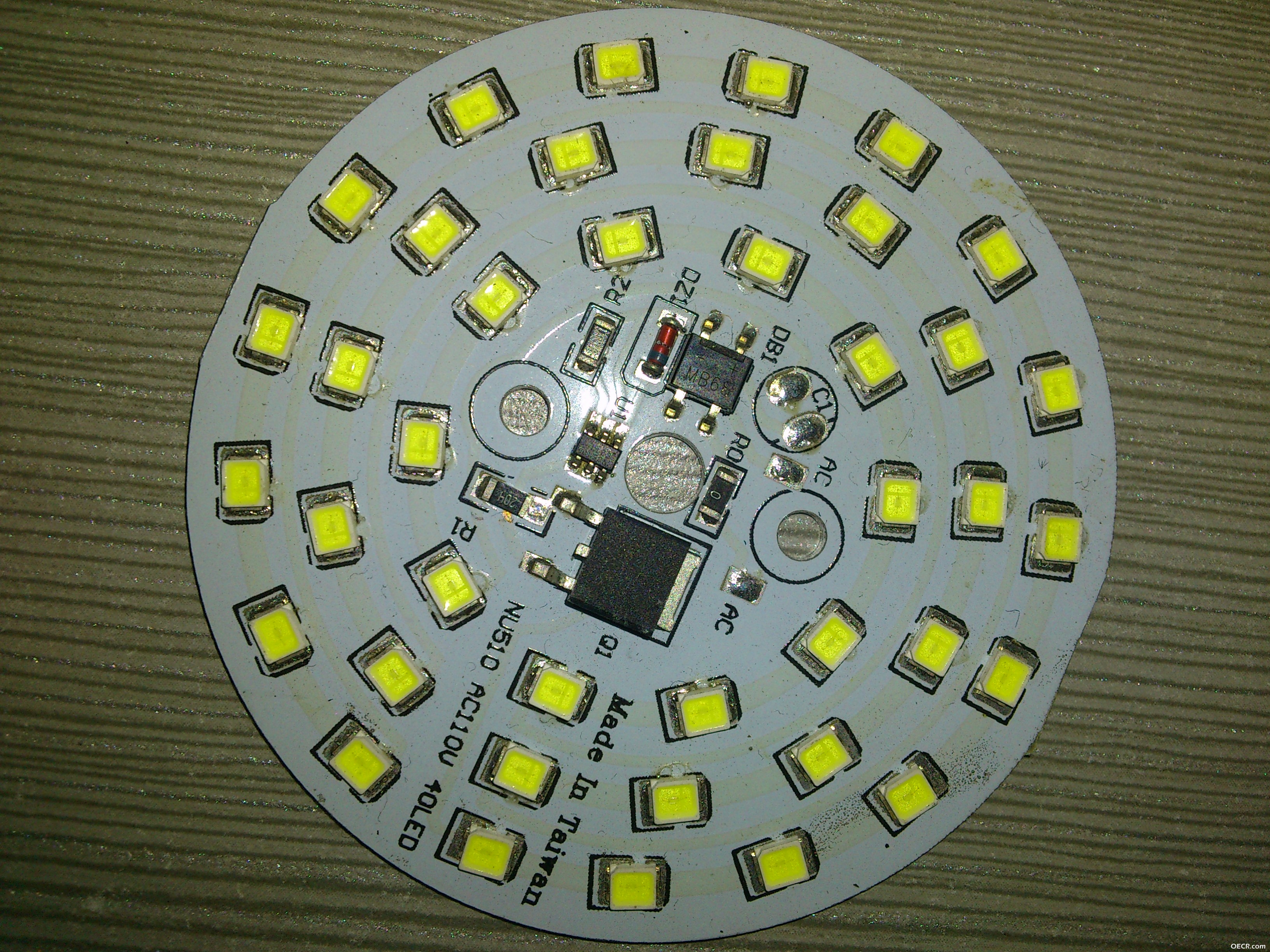

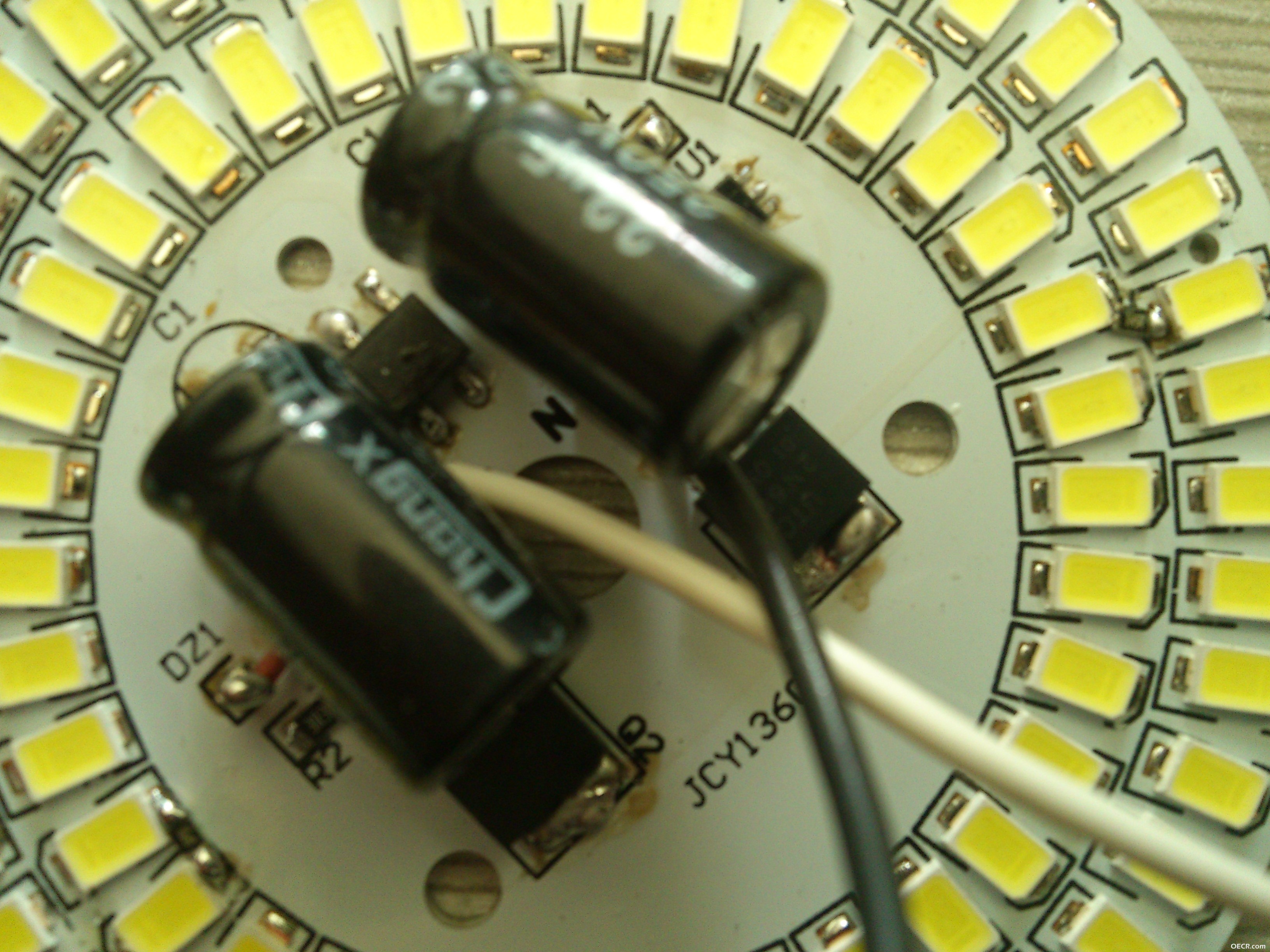

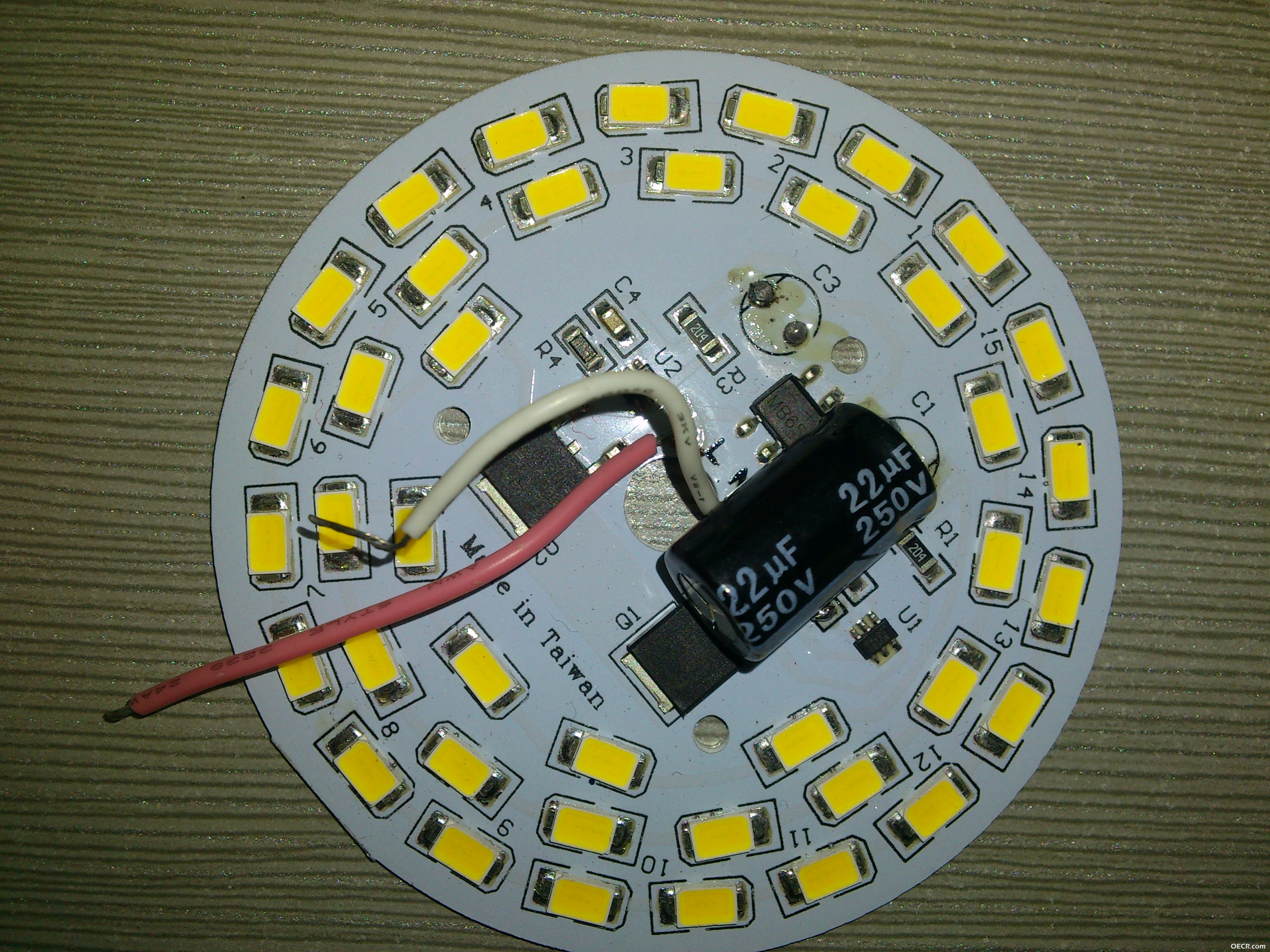

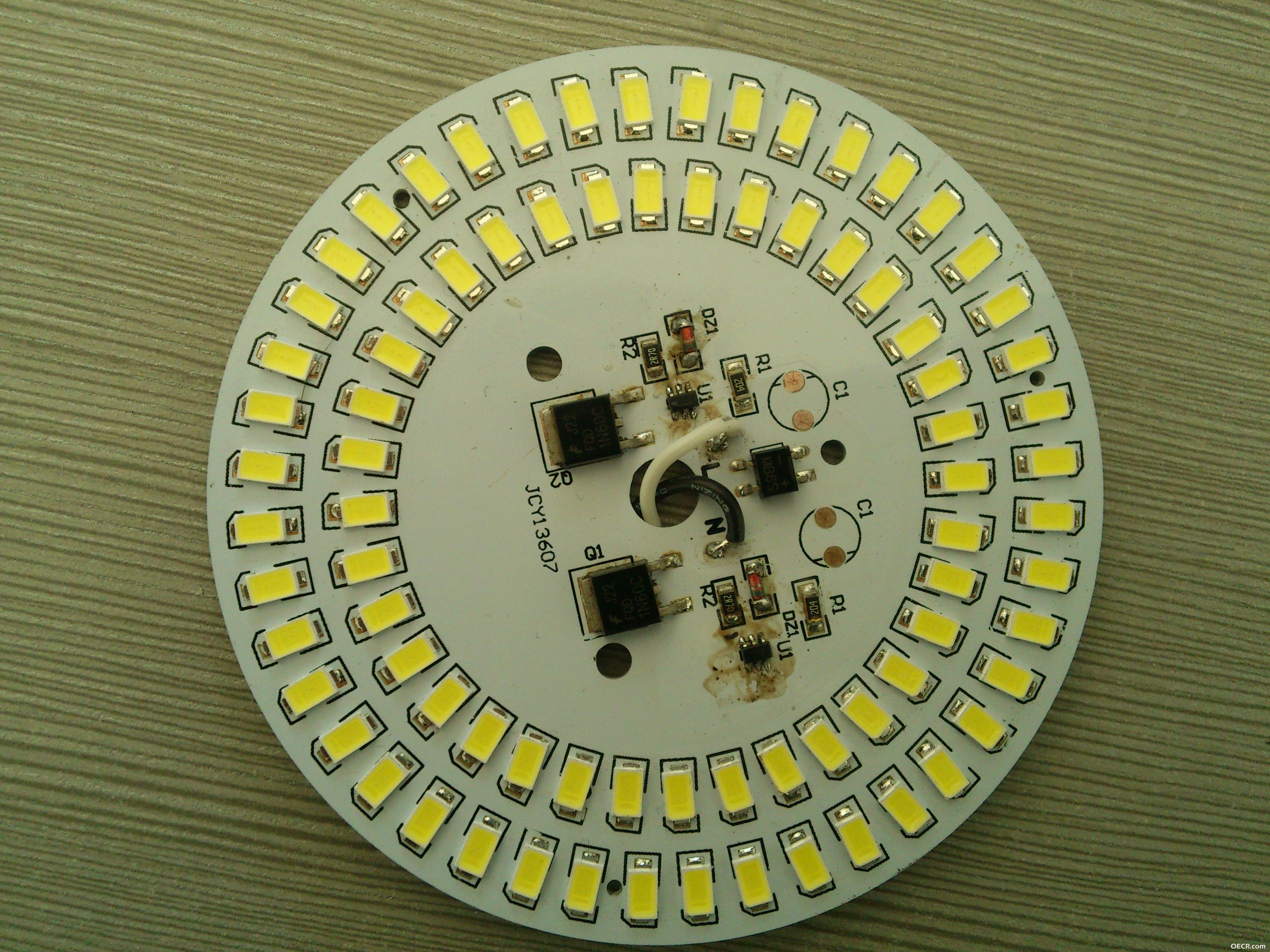

NU510 AC-DC应用

vmxnl

产品描述

nu510是一个中等功率的线性电流调节

可以很容易地应用于各种LED照明组件

应用。它装备好的优良特性

负载/线调节能力，减少芯片的电流偏差，

输出电流稳定在高电源或负载电压波动

的环境，可用于大面积的LED照明

源保持光强度的均匀性。nu510

也可用于对数字PWM控制电路

实现更精确的灰度级电流调节

应用

vmxnl

NU510在AC-DC照明上典型应用.pdf (1.72 MB, 下载次数: 0)

2015-4-9 11:13 上传

点击文件名下载附件

vmxnl

NU510
1：最低启动电压（0.4V）
2：电流精度+-3%。
3：可设定电流/固定电流<150MA
4：特色保护功能160温度电流降低50%。
5：封装成式SOT23-6/SOP8/MSOP8。
6：特点，外部设定漏电保护。
