成像式色度亮度计用于LED户外屏逐点校准

guruntech

成像式色度亮度计用于LED户外屏逐点校准

广州市固润光电科技有限公司

LED屏概述:
目前显示屏的投资动辄数百万上千万，多用于商业广告与演出等场合，对显示屏的图像质量要求很高。LED显示屏的理论寿命有10万个小时，但实际上，一块显示屏在运行约5000～10000小时以后就会均匀度恶化，开始变花，商业价值降低，在15000～20000小时以后，商业价值几乎丧失殆尽，造成极大的社会资源浪费。
无论是在出厂前还是使用一段时间后，逐点校正技术都可以让用户以非常短的时间、和非常低的成本大幅提升显示屏的均匀度，显著改善图像质量。应用于出厂前，逐点校正是一种品质提升手段，意味着竞争力的提升和利润空间的拓展；应用于使用一段时间后，逐点校正可以延长LED显示屏的“悦眼寿命”，为用户创造出更多商业价值，减少资源浪费。

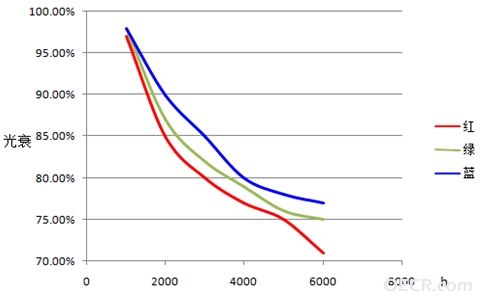

不同颜色LED衰减曲线:


LED逐点校准技术
逐点校正技术可以分解为以下五个部分：
1）原始数据采集；
2）校正数据生成；
3）校正数据应用（驱动控制）；
4）校正各环节的交互方式；
5）逐点校正后的维护
图像原始数据采集
⒈机械装置+光度探头：即用机械传动装置控制光度探头依次逐个采集每颗灯点的数据。
⒉数码相机：利用数码相机对灯点的成像灰度数据，来实现逐点校正，可说是当前最廉价的采集解决方案。
⒊基于CCD的平面亮度/色度分布测量仪器：此类仪器的研发伴随着全球平板显示产业的高速增长，其利用成像亮度测量原理，可高效获取成像平面上任意区域的亮度/色度值。

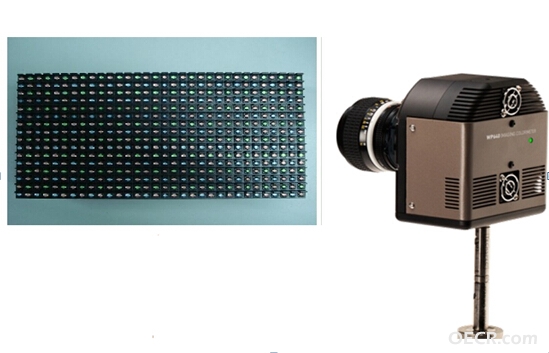

Westboro Photonics成像色度亮度计在逐点校正中的应用:

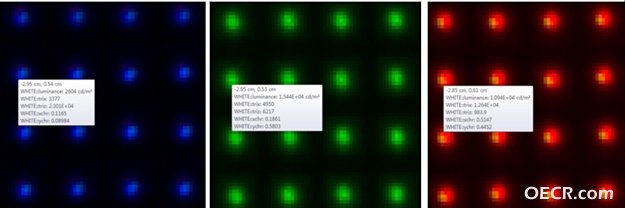

一次拍照，可识别出发光亮点色度亮度
整个图的亮度色度都可识别出来，相当于900万个微型单点色度亮度计同时工作

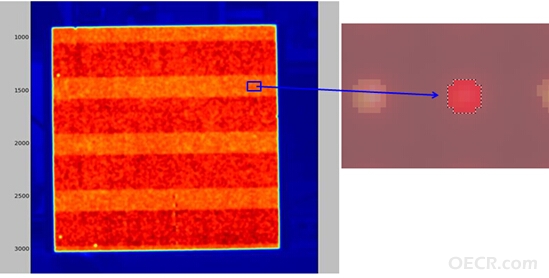

直接识别出每个LED的发光区域

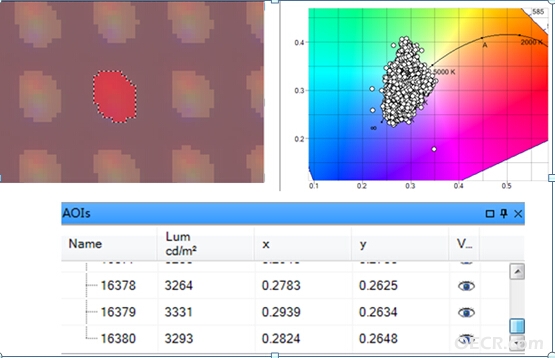

使用系统软件，可直接识别出每一颗LED，并且通过CSV表格把色度亮度主波长等参数导出，为校准提供数据基础。


高精度的色度亮度测试
Westboro Photonics可为色度测试提供高达千分之三的精度，可为LED显示屏中每一颗LED灯珠提供高精度的色彩纠正。



独特的蓝光滤光片解决方案

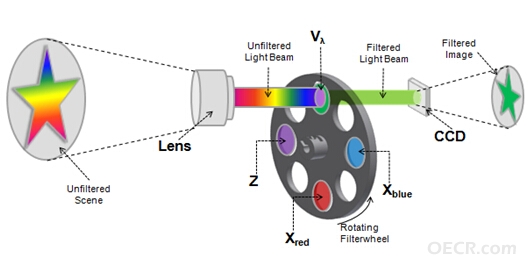

与传统的三刺激滤光片相比，对于X通道，增加了蓝光滤光片（上图Xblue），提供更高的色彩测试精度。

完善的数据处理能力
软件可加装SDK，通过SDK实现数据的处理
CCD每一个像素点的色度亮度数据都可实现导出，为客户提供更全面的数据评估。
AOI区域可智能识别LED灯珠，并对每一颗灯珠的色度亮度进行评估，实现LED屏幕的逐点校正。
独有的四滤光片设计，在蓝光波段更加精确。
