GT-17S 多功能光纤熔接机

gzxwtong

GT-17S 多功能光纤熔接机
GT-17S 多功能光纤熔接机




仪表简介：

     GT-17S 光纤熔接机是一款对光纤接续的设备。全新的成像系统以及全数字化处理技术，使图像更加清晰。内置大容量锂电池为长时间野外工作提供更有力的保障。

                   防震、防尘、防水

防震 底部向下76cm(30英寸)处坠落

防尘    暴露于灰尘中(0.1～500μm直径的水合硅酸铝)

防水  降水量为10mm/h的雨水中放置10分钟

注：在实验室中得出数据，但防震、防尘、防水的实验并不能保证产品在以上情况下不会损坏,敬请妥善使用。

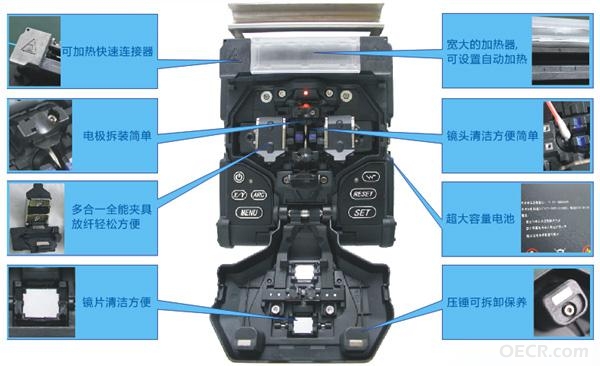

主要特点：

● 全数字处理技术
● 10秒熔接时间，16秒加热时间
● 光纤放大倍数310倍，纤芯清晰可见
● X轴和Y轴独立显示，或X/Y轴同时显示

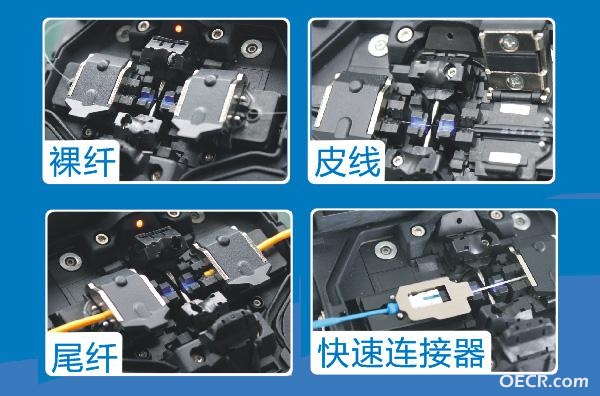

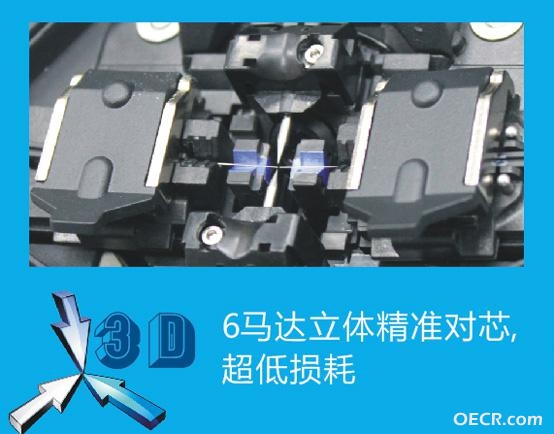

● 多种对芯方式：包层对齐、纤芯对齐
● 可存储5000组熔接记录 ，可存储电极放电次数
● 提供USB数据接口
● 高性能3.7英寸彩色LCD显示屏，提供高清晰的数字图像显示
● 全新的软胶护套防风盖，美观大方，防尘、防风功能更强劲
● 简单流畅的操作界面，人性化、智能化的菜单设计
● 智能电池电量指示及电池低电压自动关机功能
● 大容量8800mAH锂电池供电

技术参数：
产品型号
GT-17S
适用光纤
SM(单模)，MM(多模)，DS(色散位移)，NZDS(非零色散位移) ；BIF/UBIF（G.657）
接续损耗
0.02dB(SM)，0.01dB(MM)，0.04dB(DS)，0.04dB(NZDS)
回波损耗
优于60dB
操作方式
全自动、半自动
平均熔接时间
10秒
平均加热时间
16秒
光纤对准
纤芯对准、包层对准
光纤直径
包层直径80~150μm;涂覆直径100~1000μm
切割长度
8～16mm（被覆光纤直径＜250μm）；16mm（被覆光纤直径250～1000μm）
放大倍数
X轴和Y轴独立显示，放大倍数310倍；
X/Y轴同时显示，放大倍数155倍
图像显示
高性能3.7英寸640×480液晶屏，提供清晰、细腻的图像显示
张力测试
标准2N
热缩套管
60mm、40mm、20mm和一系列热缩套管
外部接口
提供标准USB接口
显示屏
5.6寸数字TFT
电极寿命
典型值2500次
电池容量
典型熔接250次，充电时间约为3.0小时(可在充电时使用)
电池寿命
循环充电次数达300～500次
供电电源
交流适配器，输入：AC100-240V，
输出：DC13.5V/5.0A
内置锂电池11.1V；8800mAH
工作环境
温度：-10℃～+50℃；
湿度：95％RH(40℃，不结露)；
海拔高度：0～5000m
外形尺寸
长×宽×高＝135×160×150(mm)
重量
2.2kg(无电池) ，2.6kg(含电池)
