有过温保护的恒流芯片NU502

vmxnl

大电流高精度恒流源 NU502
   最大電流 80mA 單通道定電流驅動器
   VDD電源電壓範圍 1.6V ~ 18V，寬廣電源設計，不
需另外提供電源
   輸出電流由外部電阻設定
   低輸出端電壓降 0.6V (80mA)
   快速的電位爬升時間/電位下降時間
   內建 15V  稽納二極體保護
   低輸出電流差異少於  ±4%
   電源及負載調變率少於  ±0.5%/V
   125℃  ~ 160℃晶片溫度保護，電流隨溫度升高而
下降
   工作環境溫度  -40℃  ~ 85℃
   單通道型式可串接使用，提高耐壓範圍 NU502 spec v03.2 带有电流过温保护功能(2014年中文规格书).pdf (714.85 KB, 下载次数: 0)

2015-7-3 10:01 上传

点击文件名下载附件

   無鉛環保封裝
產品說明
  NU502  是一簡單小/中功率的定電流元件，在各種
LED 照明產品的應用上非常容易使用。其具有絕佳的
負載與電源調變率和極小輸出電流誤差。NU502 系列
能使  LED  的電流非常穩定，在大面積的光源上,即使
電源及負載的變動範圍很大時，都能讓 LED 亮度保持
均勻一致，並增長 LED 使用壽命。

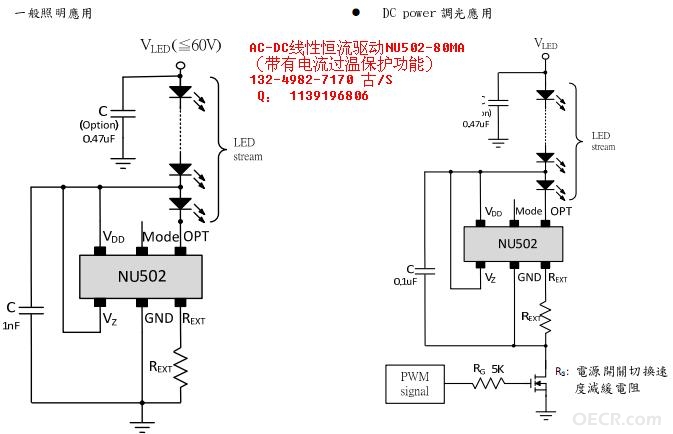

除了支援寬廣電源範圍外，NU502  的 VDD腳可以

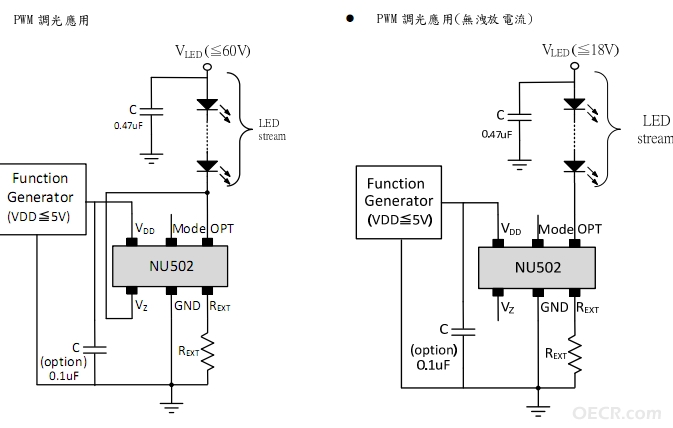

充當輸出致能(OE)功能使用，配合數位  PWM  控制線
路，可達到更精準的灰階電流控制應用。
  NU502 提供了一個特殊的串接模式。在高電源電
壓及低 LED 負載電壓應用場合時，能夠使用兩個或兩
個以上的 NU502 以分攤多餘的電壓。此為數能科技獨
特的高電壓的分攤技術。超過負載電壓的多餘電壓能
夠被其它的 NU502 所分攤。非常適合在更寬廣電源電
壓範圍的應用,而此特性是其他廠家的晶片所沒有
的。
  寬廣電源範圍以及超低的電源電流的特性，使得
NU502 可在系統應用迴路中很容易的取得工作電源電
壓。在這種自我供電架構下，即使系統電源電壓遠高
於 NU502 最大的操作電壓，NU502 還是可以以很簡單
的方式穩定的工作，而不需另外提供額外的電源給
NU502。


深圳市诚信联科技有限公司
联系人:古/S
址址:深圳市龙华新区龙华镇龙观东路金龙华广场金龙阁1908室
电话: 13249827170 / 0755-86091963
传真:0755-82725693
QQ: 1139196806 /1262314675 贸易通：jjera

vmxnl

NU502
1：最低启动电压（0.4V）
2：电流精度4%
3：可设定电流/固定电流<80MA
4: 特色保护功能130-160温度智能无级别调整
5：封装成式，SOT23-6
6：第二代电流产品。
