一些光电二极管的实际测量

lymex

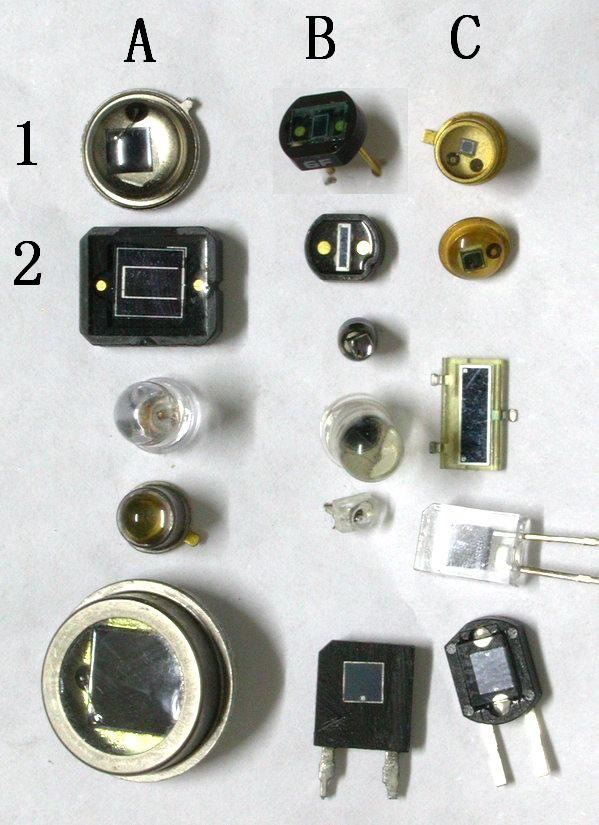

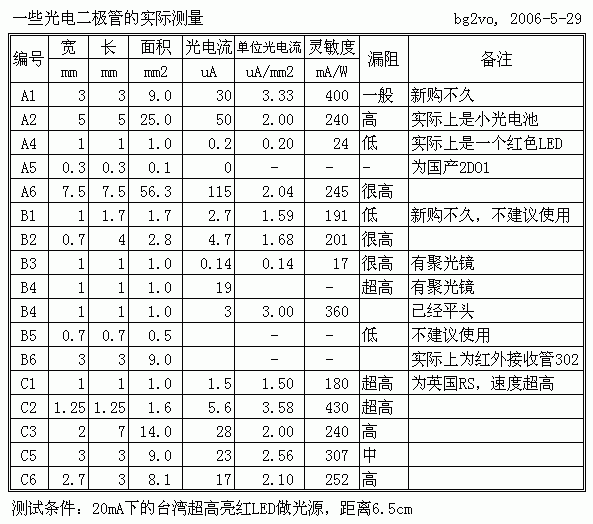

光电二极管具有线性度高、响应速度快、弱光响应好的特点，因此常用于要求较高的场合。 以下是一些常见的，实际测量了灵敏度。在650nm的红光下做到400mA/W基本到极限了，大约相当于14%的效率，低于200mA/W的属于偏低。

土豆

我已回信，请接收， 那个C3（2*7mm）的是怎么回事呢？
看上去有三个管脚，是两个二极管吗？有何特点和应用？

lymex

收到并已回。

那个C3我也没太弄明白，右边为负极，左边两个对称的正极，点焊在两个角上。但测试结果并不太对称，光电流一个大一个小。

土豆

收到了，多谢，

C3是不是相当于二象限管的意思呢？
用激光沿7mm方向移动照射一下看？可能两个管的输出值会有变化？
这样就很方便得到我想要的差分信号了？
省得用两个并排的光电管或是昂贵的二象限管了，
