探讨DWDM滤光片的设计

dwzgy

介质薄膜波分复用滤光片立足于光的干涉原理，利用多层介质膜的光谱特性工作，其优点是通过不同膜系设计可以得到各种性能指标的滤光片。对某一（或多个）波长的光高反（或高透），而对其他波长则低反（或低透），从而实现光波的复用和解复用。
    相对其它波分复用器件的实现而言，薄膜型波分复用器件具有插入损耗低、信道带宽平坦、结构尺寸小、性能稳定、偏振相关损耗低等优点。但是，由于薄膜制备过程中，具有纳米厚度的各层膜层结构多为柱状结构，因而膜层致密度较之块体材料低，从而易于吸收环境中水分导致滤光片中心波长发生漂移；另一方面，基底及膜层材料的热膨胀系数差异及匹配度也对滤光片的中心波长稳定性造成影响，产生温度漂移（温飘）；此外，应力所导致的膜层的破坏（如脱膜）及中心波长的变化也是一个重要的影响。

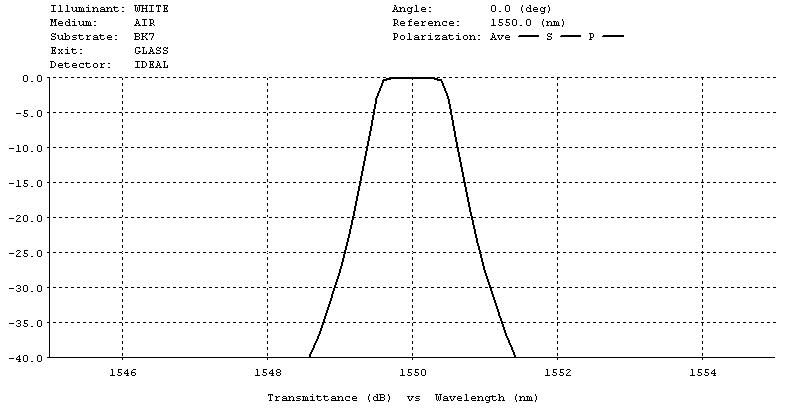

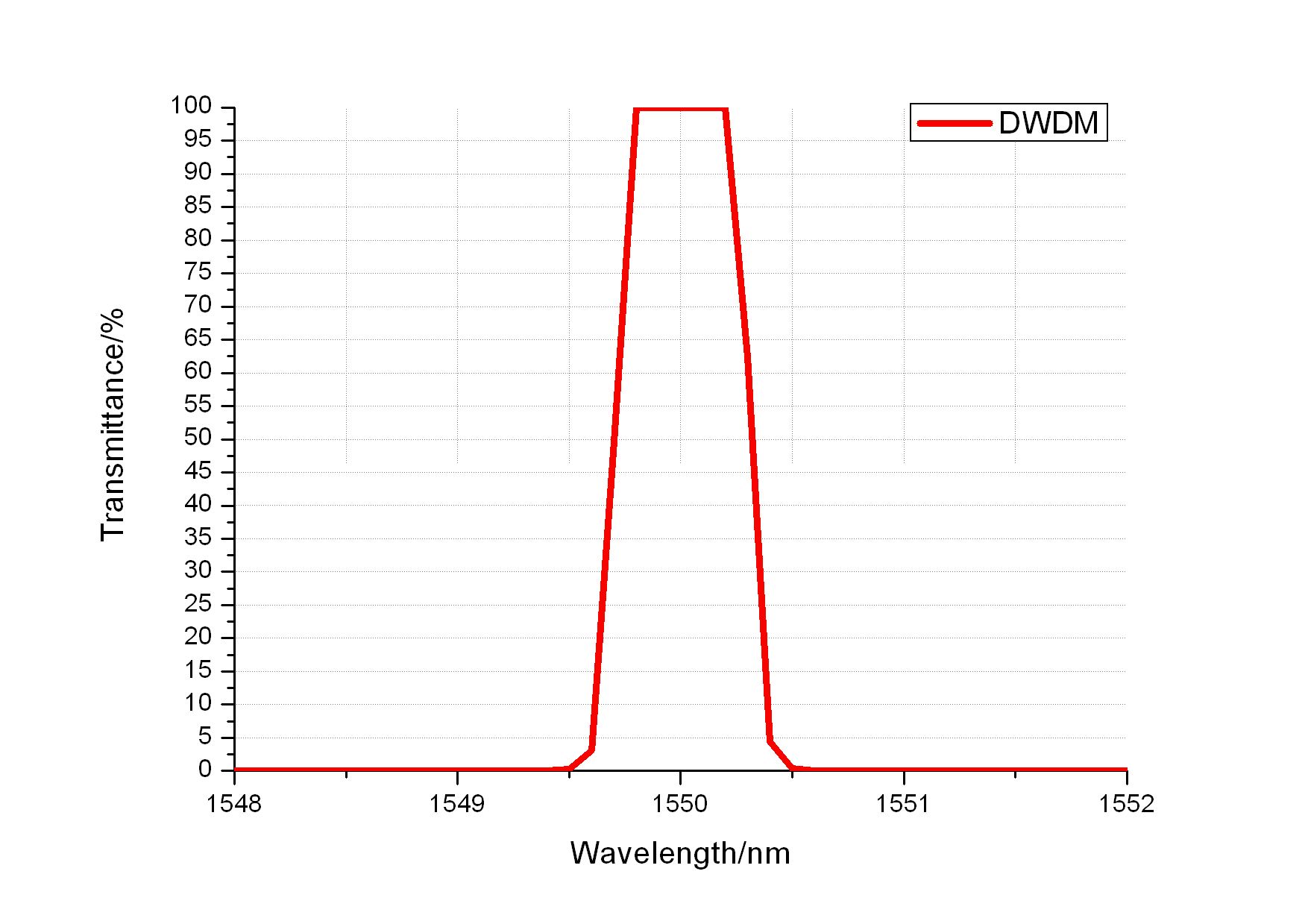

    其设计一般采用多腔结构，给个我的设计，欢迎探讨。

hacker

楼上的想做个DWDM Filter的设计玩玩吧?几年前我就做过了,目前能坚持一直做DWDM的全球也没几家了.从你的设计来看还要努力呀(虽然图中没有给出-0.1dB以上之曲线),因为我之前做出来的产品曲线都比你的设计好了*^_^*

zzzz

这不是都有许多现成的了吗
一般不都是多腔吗?
无漂移低应力才是方向

dwzgy

原帖由 hacker 于 2008-2-27 08:04 发表
楼上的想做个DWDM Filter的设计玩玩吧?几年前我就做过了,目前能坚持一直做DWDM的全球也没几家了.从你的设计来看还要努力呀(虽然图中没有给出-0.1dB以上之曲线),因为我之前做出来的产品曲线都比你的设计好了*^_^*

没有信心了
hacker，你是大牛撒，小弟对于DWDM这方面没有接触，所以尝试设计下
如何设计还请多加指点！
谢谢了！

ic5

To: hacker
全球没有几家了，那还有哪几家啊？

hacker

现在坚持一直做DWDM(200G﹑100G﹑4 skip 0......)的厂家几乎都是光通讯行业了﹐具体都是什幺公司大家自己在网上搜索了........

dwzgy

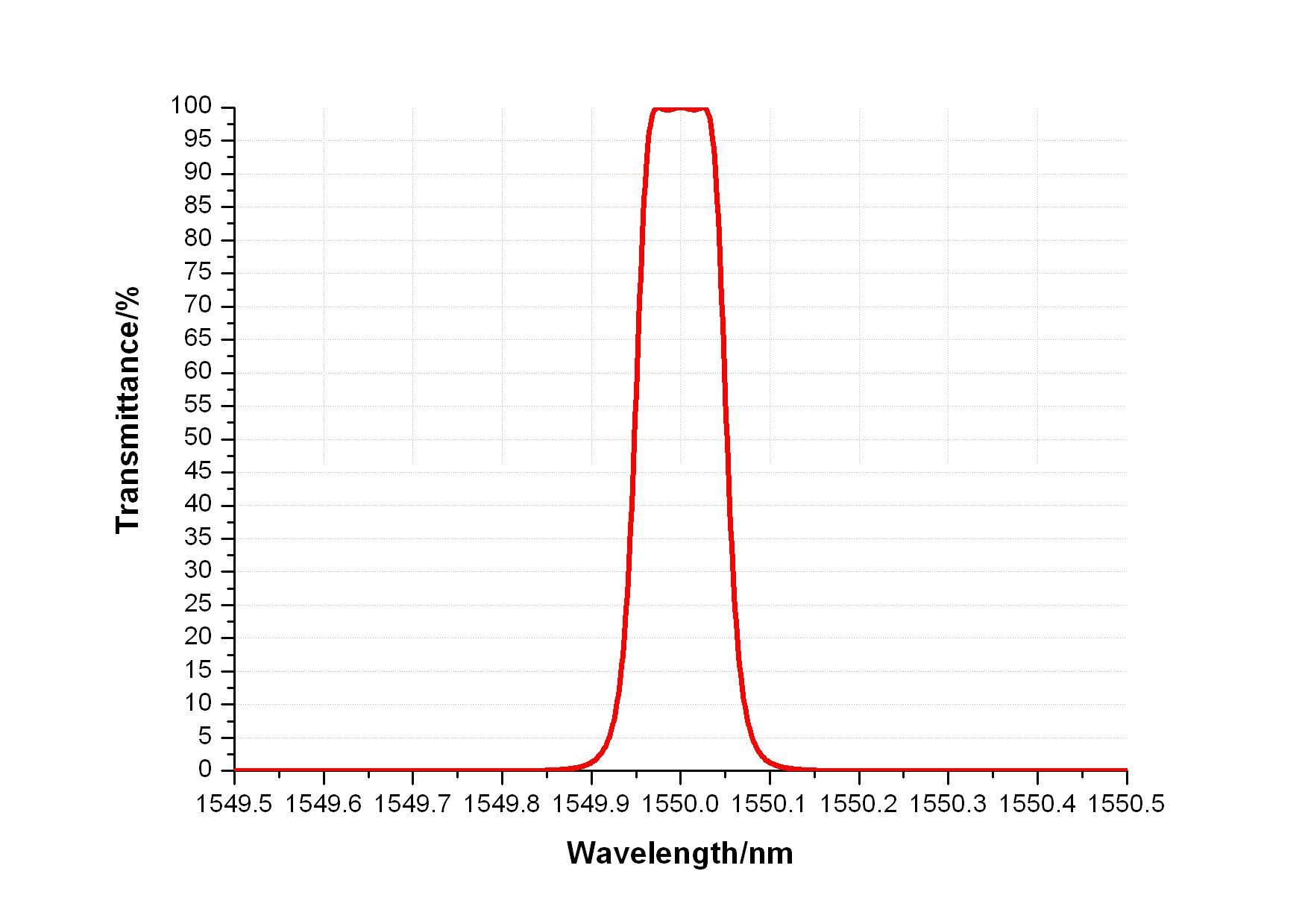

这样的了？

fxg080808

Frey

hacker, iC5都是大牛啊……
现在说DWDM这个的人，可能OP小赵的资历深啊！

dwzgy

连个讨论的人都没有

nation

设计都是一个样，但能够实现的不多（厂家）

飞儿

正在寻找DWDM薄膜滤波器的优化设计，版主能不能给个例子啊？主要是TFC优化，50GHz，目标值怎么确定？如能得版主帮助，真是太谢谢你了！
