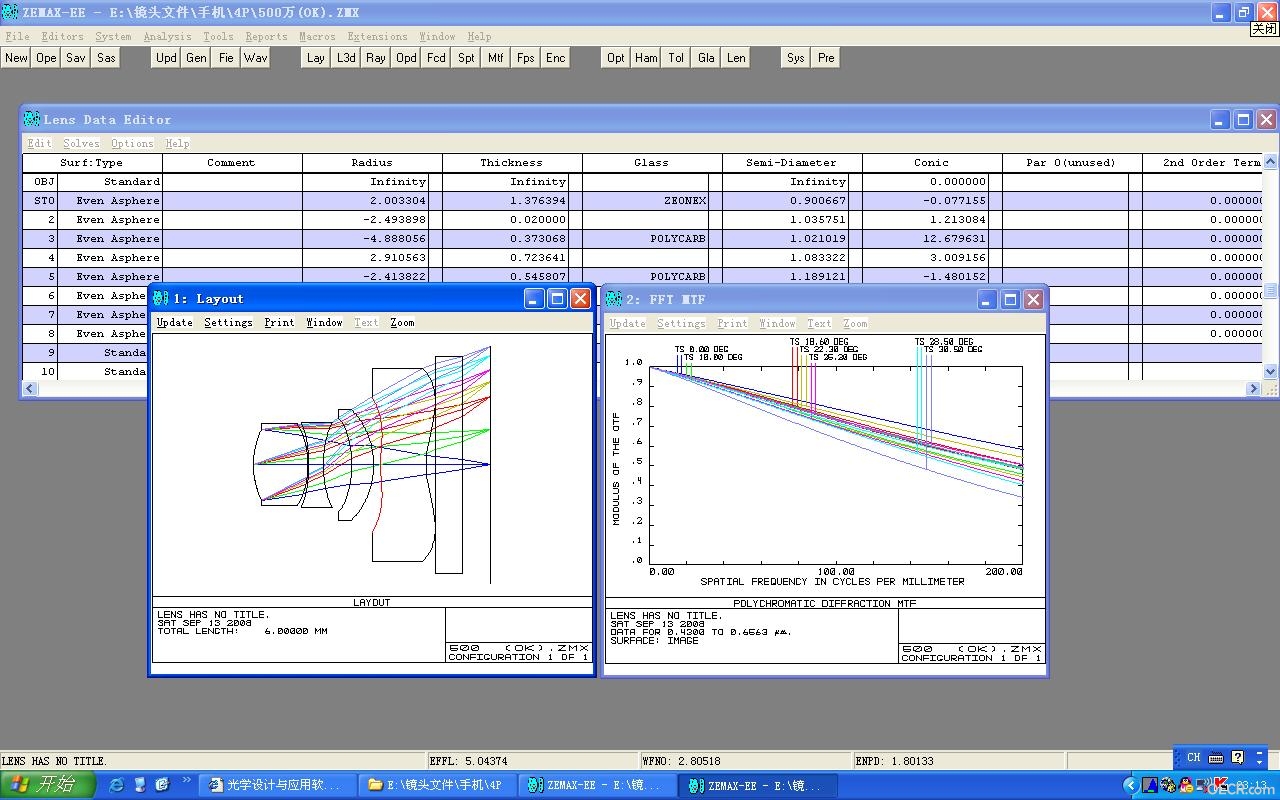

500万像素手机摄像头

lwj03005 · 2008-9-13 23:14:05

jackey_zhou · 2008-9-13 23:48:42

是楼主设计的镜头？
MTF看起来还不错哦，不过镜片的结构不太好，加工上难度较大哟！另外像面好像有点偏小。
小弟不懂光学设计，是搞镜头工艺的，有冒犯的地方还请楼主多原谅！
愿向楼主请教！

jackey_zhou · 2008-9-13 23:50:22

另外，P2和P3用PC材质对5M来讲也不太稳定。

lwj03005 · 2008-9-14 20:23:05

这种镜片的加工难度较大？
不知道楼上说的难在何处，这些结构的镜片我们以前做过许多，加工起来比较容易。
另外，楼上说的PC材料对于5M不稳定，那对于其它较低像素的就稳定了？据我所知，稳定不稳定是材料本身固有的性质，跟像素没有任何关系，PC材料在手机上是非常常见的材料。3M、5M我们都用过PC的材料，效果不错。

xull127 · 2008-9-14 21:27:17

PC和PMMA在成本低的情况下很难避免的.不过请核对下算下第2,3片镜片的偏心灵敏度,交个朋友,QQ 87779396
[ 本帖最后由 xull127 于 2008-9-14 22:35 编辑 ]

lwj03005 · 2008-9-15 12:01:35

楼上的兄弟说得有理，第二片的偏芯灵敏度差一些，当然我这里也有很多偏芯好的结构，贴不去的不是最好的结构。

风雨飘摇 · 2008-9-18 19:57:42

结构看起来是有一点点丑了~~~~~

xull127 · 2008-9-18 20:21:48

明白，呵呵，有些东西是要保密的，相信东西楼主一定这类的好产品或设计。祝成功。

[ 本帖最后由 xull127 于 2008-9-18 20:23 编辑 ]

gylx1206 · 2008-10-16 15:06:40

像面小了！！！

johncai · 2008-10-18 16:30:18

主光线入射角看起来在了点

cdw0092 · 2008-10-21 05:23:45

请问下像素大小和像面大小，谢谢

cdw0092 · 2008-10-21 05:28:23

然后再请教下畸变的大小
