广角镜头

lwj03005 · 2008-10-18 23:26:55

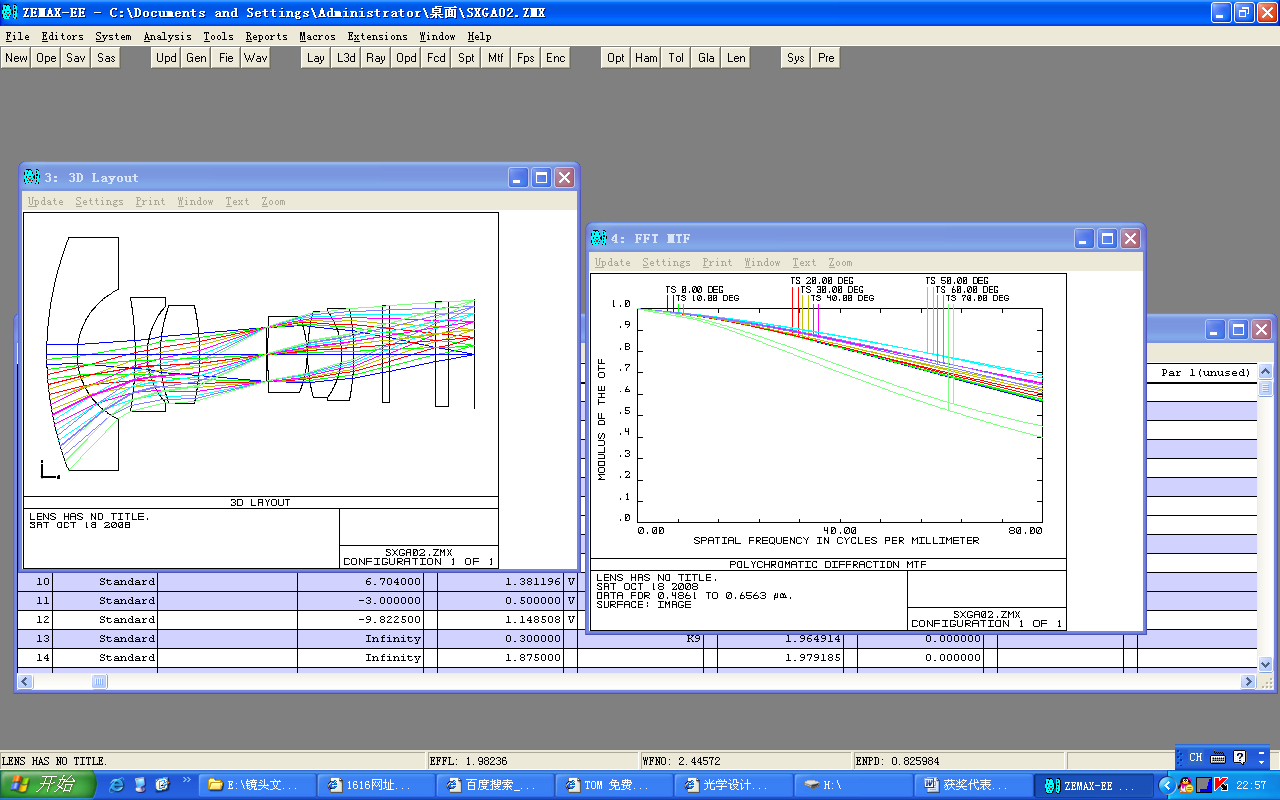

设计了一个超广角镜头，大家来评一下！ super wide lens.jpg

xull127 · 2008-10-19 15:42:40

不错。。。。。。。。。。。。。。

Zhongjun · 2008-10-19 21:38:37

从MTF上来看，非常不错，但是广角镜肯能要考虑畸变呀，是不是畸变不能在MTF上反映出来呀。

xull127 · 2008-10-20 10:38:43

这个明显比较好...
唯一注意的地方是第2,3片中间装配的相对中心偏一定要做好.甚至需要实际调整.
其他都好办。

畸变一定是大的，不然这种结构照度均匀性达不到楼主这么好(80%以上有的吧).
这几片球面也没办法顾及到MTF和畸变同时.

carfieldbsd · 2008-10-20 16:44:02

原帖由 xull127 于 2008-10-20 10:38 发表
这个明显比较好...
唯一注意的地方是第2,3片中间装配的相对中心偏一定要做好.甚至需要实际调整.
其他都好办。

畸变一定是大的，不然这种结构照度均匀性达不到楼主这么好(80%以上有的吧).
这几片球面也没办法顾 ...

说的有道理！

sfabao · 2009-11-1 16:48:58

这个明显比较好..." l) ?0 [% P$ ]
唯一注意的地方是第2,3片中间装配的相对中心偏一定要做好.甚至需要实际调整.% u: g9 a) ?- x7 Q0 v# W
其他都好办。+ R# C. R2 v* U/ t" M
7 k8 Y! E7 c' _) w& ^& p
畸变一定是大的，不然这种结构照度均匀性达不到楼主这么好(80%以上有的吧).
" }! O3 q! ^, y t, m这几片球面也没办法顾 ...
