膜表面的麻点,什么原因?
2008-11-4 10:46:29
|
显示全部楼层
|
阅读模式

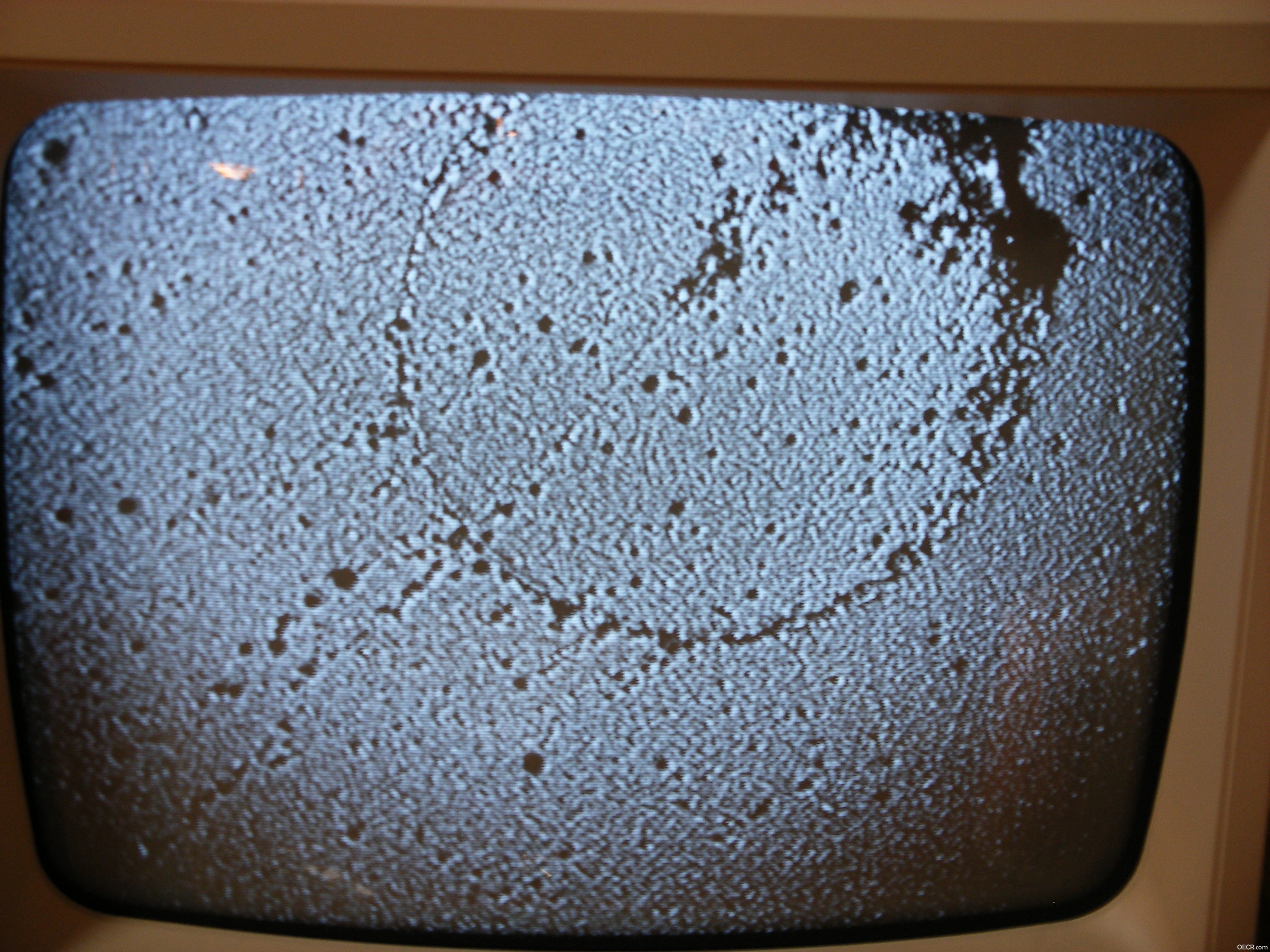

作了几个膜,发现有些膜表面有些麻点,不知道什么原因,附件为比较明显的一个,(基底为硼硅玻璃),
膜系

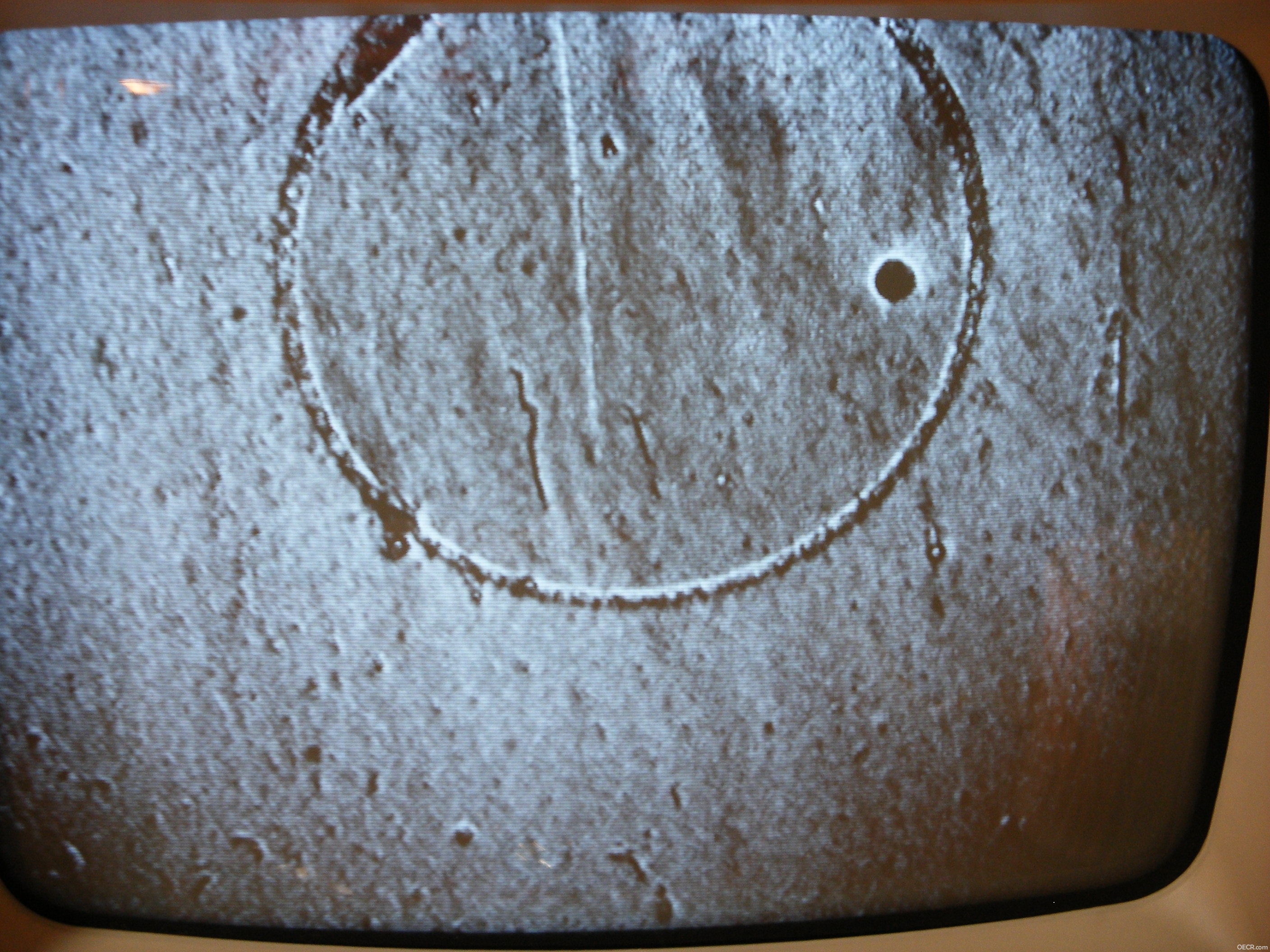

为氧化钛、氧化硅。另外一张照片为表面污,不知道什么原因?请邦忙分析,谢谢。
道具
举报
回复
提升卡
置顶卡
沉默卡
喧嚣卡
变色卡
抢沙发
千斤顶
显身卡
主题回复
倒序浏览
5351
查看
18
回复
besst
besst
当前离线
积分
174
IP卡
狗仔卡
2008-11-4 10:50:44
镀前用显微镜看过,表面质量都比较好。
举报
回复
显身卡
tfc
tfc
当前离线
积分
3415
IP卡
狗仔卡
2008-11-4 10:56:14
镀前用高强光观察吧。
举报
回复
显身卡
besst
besst
当前离线
积分
174
IP卡
狗仔卡
2008-11-4 11:10:31
镀前用高强光观察?什么意思?
举报
回复
显身卡
noodlesy
noodlesy
当前离线
积分
1692
IP卡
狗仔卡
2008-11-4 12:18:54
是电子枪镀的?还是建设?
举报
回复
显身卡
besst
besst
当前离线
积分
174
IP卡
狗仔卡
2008-11-4 12:41:39
是用电子束+离子源镀的啊。
举报
回复
显身卡
JZNT
JZNT
当前离线
积分
1090
IP卡
狗仔卡
2008-11-4 13:24:36
我们也有这种情况,在镀件的边缘,镀前强光检查是好的,不知道什么原因?请帮忙分析,谢谢。
举报
回复
显身卡
noodlesy
noodlesy
当前离线
积分
1692
IP卡
狗仔卡
2008-11-4 14:54:36
应该是材料造成的吧。
仅供参考
举报
回复
显身卡
zzzz
zzzz
当前离线
积分
9940
IP卡
狗仔卡
2008-11-5 16:42:54
什么表面坑坑洼洼的啊
举报
回复
显身卡
huhu
huhu
当前离线
积分
598
IP卡
狗仔卡
2008-11-5 21:17:18
屏幕图片放大倍数是多少?最里层和最外层材料分别是什么?
举报
回复
显身卡
coraldz
coraldz
当前离线
积分
127
IP卡
狗仔卡
2008-11-5 21:42:17
跟镀膜材料熔的有关系么?
举报
回复
显身卡
besst
besst
当前离线
积分
174
IP卡
狗仔卡
2008-11-7 15:46:27
放大400倍,有高手解答一下?
举报
回复
显身卡
