关于渐晕

让我奔跑 · 2008-11-10 20:06:12

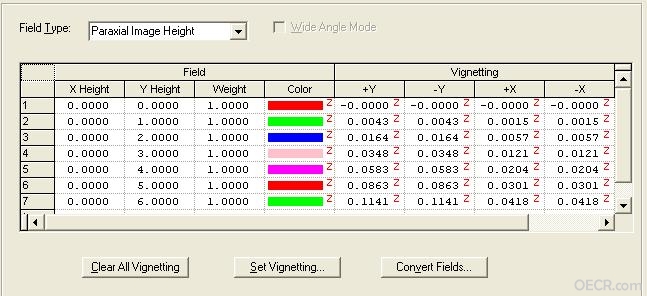

如图，我在设计的时候使用了渐晕，我想了解一下实际加工的时候渐晕要怎样实现？

optoboy · 2008-11-11 10:43:55

有了渐晕，你的镜片的有效孔径就会小一些，压圈、隔圈的外径也会相应的减小，这样渐晕以外的光线即被遮挡。

让我奔跑 · 2008-11-11 12:17:56

原帖由 optoboy 于 2008-11-11 10:43 发表
有了渐晕，你的镜片的有效孔径就会小一些，压圈、隔圈的外径也会相应的减小，这样渐晕以外的光线即被遮挡。

那是不是说要将镜片的通光口径严格控制公差，口径大了就没有“渐晕”了？

optoboy · 2008-11-11 12:23:16

是这样的，但是也不用严格控制，注意以下就可以了，有效孔径要给准确。

guanchuchu · 2008-11-17 18:19:18

我不同意optoboy所说的观点，你可以试一下，有时候渐晕对口径没有影响，换句话说，用通光口径来表现渐晕不准确。

optoboy · 2008-11-18 08:03:15

原帖由 guanchuchu 于 2008-11-17 18:19 发表
我不同意optoboy所说的观点，你可以试一下，有时候渐晕对口径没有影响，换句话说，用通光口径来表现渐晕不准确。

如果是机械渐晕的话，哪个孔径渐晕就对哪个孔径有影响，不是所有的。楼上的有什么更准确的说法么？
