聚氨酯抛光工艺,光学加工工艺及检测测试

sunrise85 · 2009-4-23 23:09:48

第一，抛光皿厚了不好，0.5-0.8mm厚的最合适，太厚了就容易塌边；
第二，研磨液浓度要低，
第三，整盘光圈往负方向控制

nesong · 2009-4-24 09:42:12

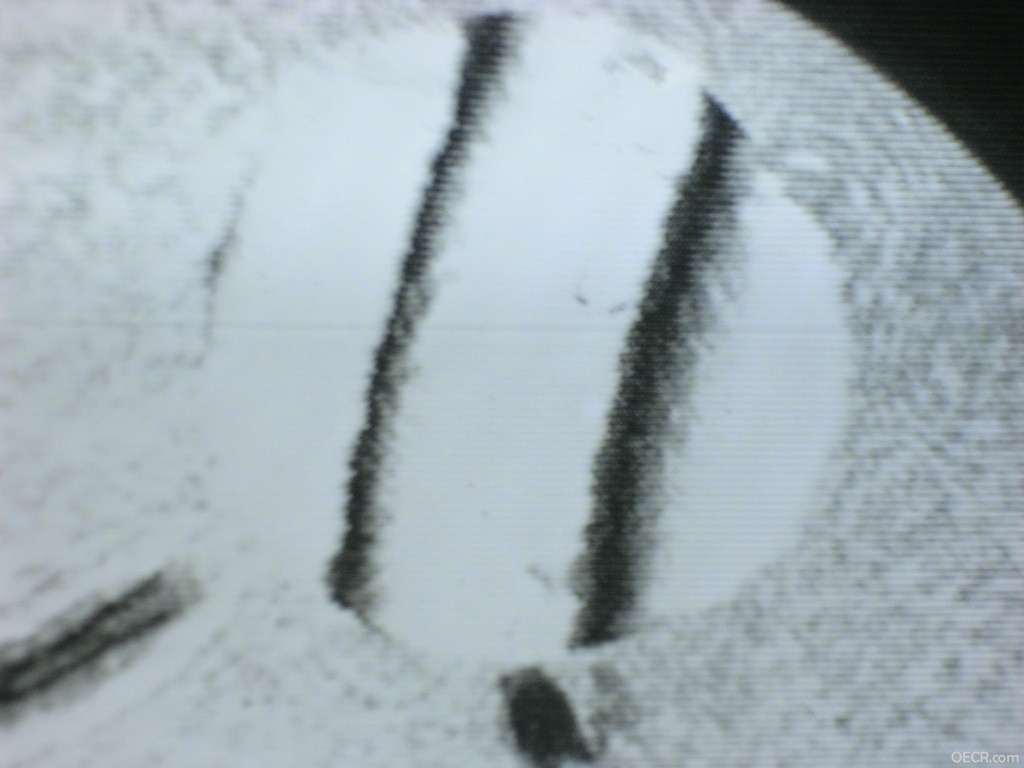

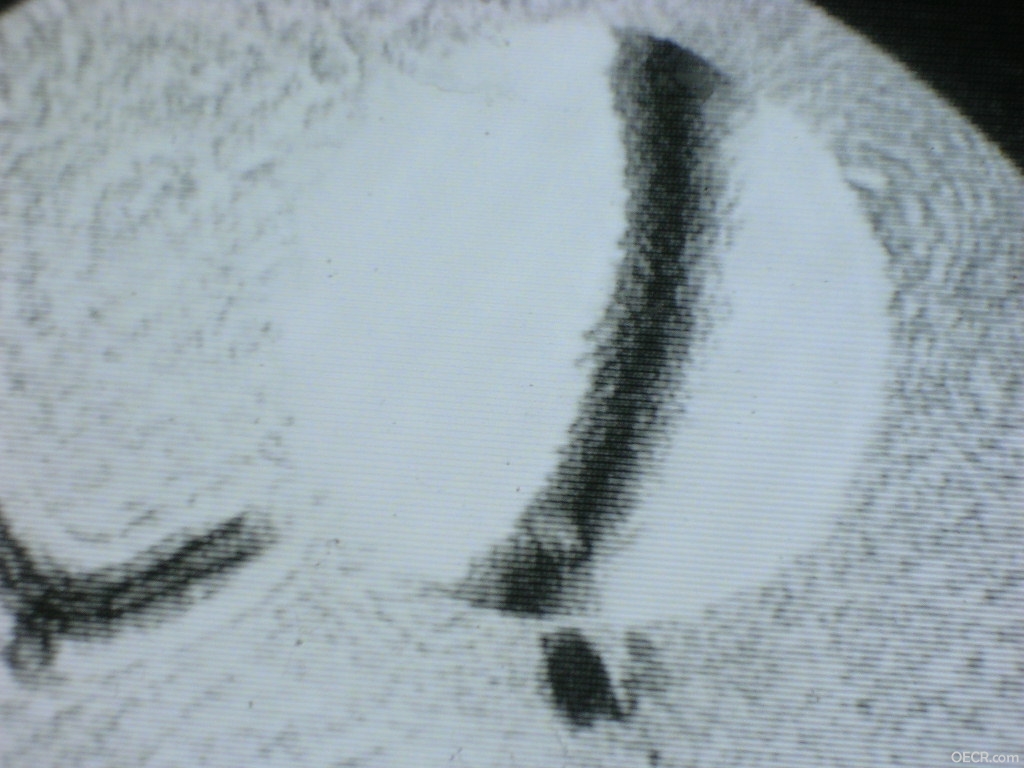

没错，说的很对。这两个是直径50的片子，下盘之后应该有L/6。盘上会更好。
但是光洁度不是很好。
实验发现抛光液偏酸会塌边，偏碱会翘边。

YAS-OPTICS · 2009-5-5 07:15:17

影响因素较多
从精磨过来的零件面形好不好
抛光模具的面形修正
下盘时减压修正下光圈会好得多

zsdyong · 2009-5-5 20:38:56

你用LP-66抛光皮试试。如还不行，将镜盘在下，用220的抛光盘抛，我们以前遇到这种问题都用抛光盘在上解决，你可以在修好抛光盘后在干涉仪上看看光圈。

JSKWXZ · 2009-5-5 22:45:37

加油呀,所有治具都要淮确无误,很重要的

pohan813 · 2009-5-25 23:48:06

谢谢了，分享了，楼主辛苦~~~

nesong · 2009-5-26 09:42:00

治具在目前的状况下只能做到尽量。。。。

wjf990 · 2009-5-26 15:18:27

呵呵，大家都支了不少招呢，这么久了楼主应该出货了吧？！整体质量怎么样了呢？能不能汇总一下经验哈！

nesong · 2009-5-27 08:21:07

之前都是我自己做的实验，现在还没有正式投入生产。不过质量还不错哦。经验是要总结，有机会我会挂上去。
谢谢支持！

心静悟水 · 2009-7-29 13:11:55

在请教各位大师用聚氨酯双面抛光，在产品表面出现水波纹怎么修复啊？
