关于变焦曲线的个人研究

候鸟

我个人觉得变焦曲线的选取是自由的，变倍组和补偿组之间的运动关系只要满足变焦方程就行了。当然，为了加工上的方便，我们可以将其中一条曲线按一些标准曲线方程选取。在ZEMAX中，可以用多重结构来配置每个变焦位置，这些位置量就是根据变焦方程计算出来的，至少要取长、中、短焦三个位置，当然取得越多越好，但在优化时会花费更多的时间。在每个配置里的操作数使用形式有两种，ZEMAX说明书里说得很清楚了。

citysailor

不错,学习一下,谢谢了!!!!!

lang123

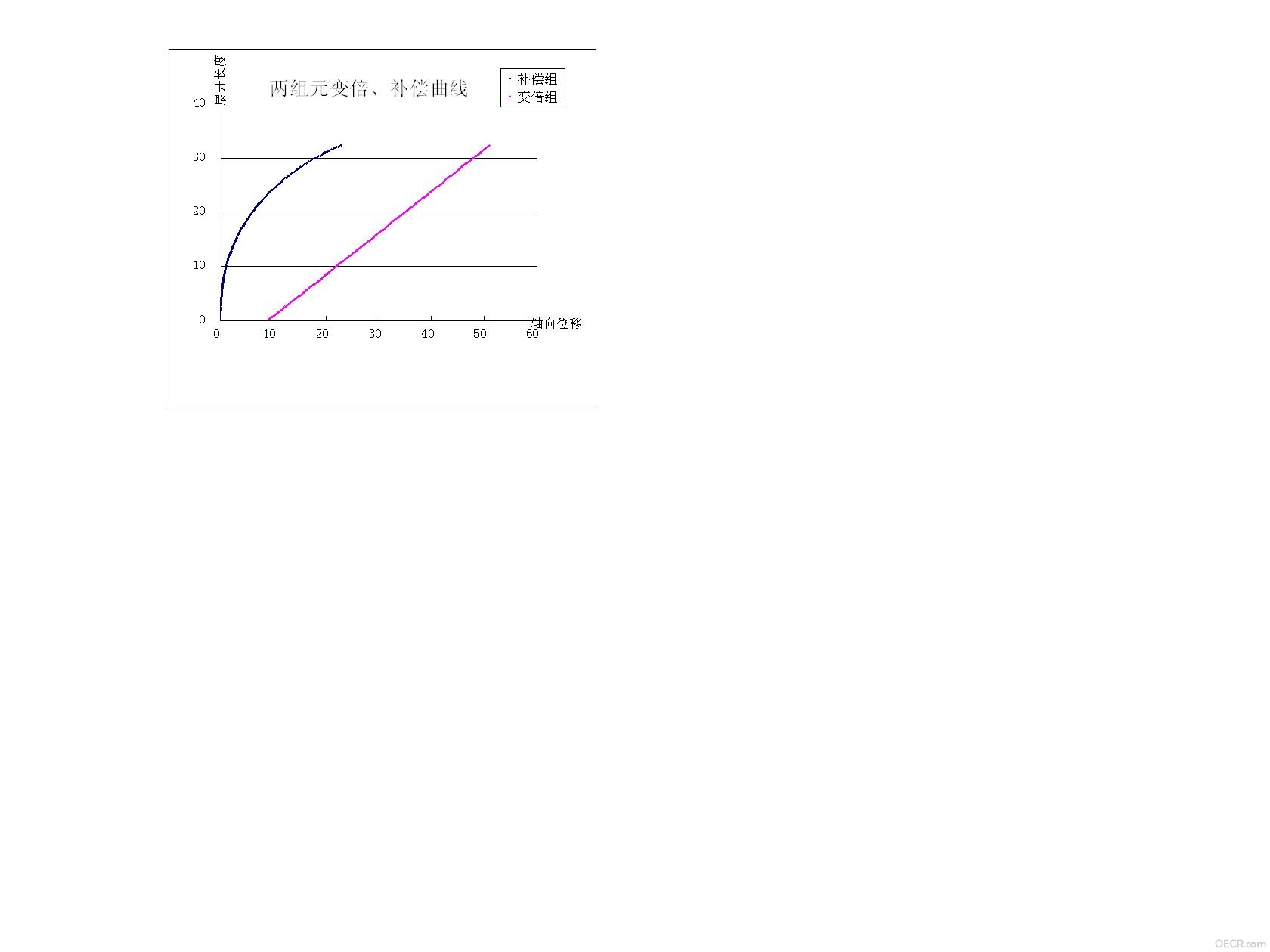

晕晕说出了这种方法的局限性,这种方法我一般是只在高倍和低倍平衡像质,因此只有在两个极限位置像质尚可,其他位置则比极限位置差,但是一般不会有太大的差异。还要提醒各位一点，我的方法只适用于变倍转像系统，其他系统并不非常适用。作为一种探讨拿出来和大家分享，希望大家有什么更好的方法那出来，大家共同进步。如果是像质要求非常高的系统，建议大家还是采用拟合法比较好。如果是要求像面完全重合、而像质不是很高的系统采用这种方法或许可以！！！以下是我做的曲线

giant2006

thanks！！！！！！！！！！！！！！！

anton

看看！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

jackey_zhou

学习学习！
多谢楼主及大家的讨论，学到了一些知识！

lang123

谢谢各位的支持！！！

shientao

我有用ZMX宏语言写一个计算二组元变焦的优化计算程序，原理很简单就是增加一个变焦组的步长，然后优化出另外两个间隔的值~！不过要自己要在优化操作中控制系统的总长和像差~~我用在望远系统中是可以的，估计数码变焦镜头不行，精度达不到~！！

ws2864286

谢谢1！！！！！！！！！！！！！

ws2864286

谢谢1！！！！！！！！！！！！！

giant2006

thanks!!!!!!!!!!!!!!!!!!!!!!!!!!!

宋国真人2

好好
