求助：LD准直光在CCD上的像质很差的原因。

cooljay

当一LD的发散光经过准直镜的完全准直后，平行光进入CCD相机。在屏幕上看到的光斑光强并不如想象中的均匀（并不是只是否高斯分布），而是整个光斑的光强是由一块一块光强不一致的小光斑组成，看上去很离散的感觉。
我忘记了以前在学校的时候用钠灯作为光源的时候在屏幕上显示的光斑是否均匀。我想知道，我这种情况是LD的问题，还是CCD像素或者电路处理问题。谢谢！

lwj03005

我猜想应该是光太强了，您把激光强度衰减再看看

dawngg

LD本身表面的发光就不是均匀的。有几种原因，一是芯片表面的缺陷，二是表面污染，三是电子迁移效率。本身那个表面的光就不均匀，你还能希望扩束出来的激光强度是均匀分布的么？

mengfh

问这样的问题还是发个图片比较好，免得大家瞎猜。

cooljay

3楼的朋友很有见解，我现在等一个高质量的CCD。只要那个CCD一到了，就可以马上验证是光源问题还是接受器的问题。4楼的朋友，我也很想发图片，无奈小弟不知道如何在论坛里贴图，如果你有教程，我马上帖上来，谢谢。

cooljay

1# cooljay

cooljay

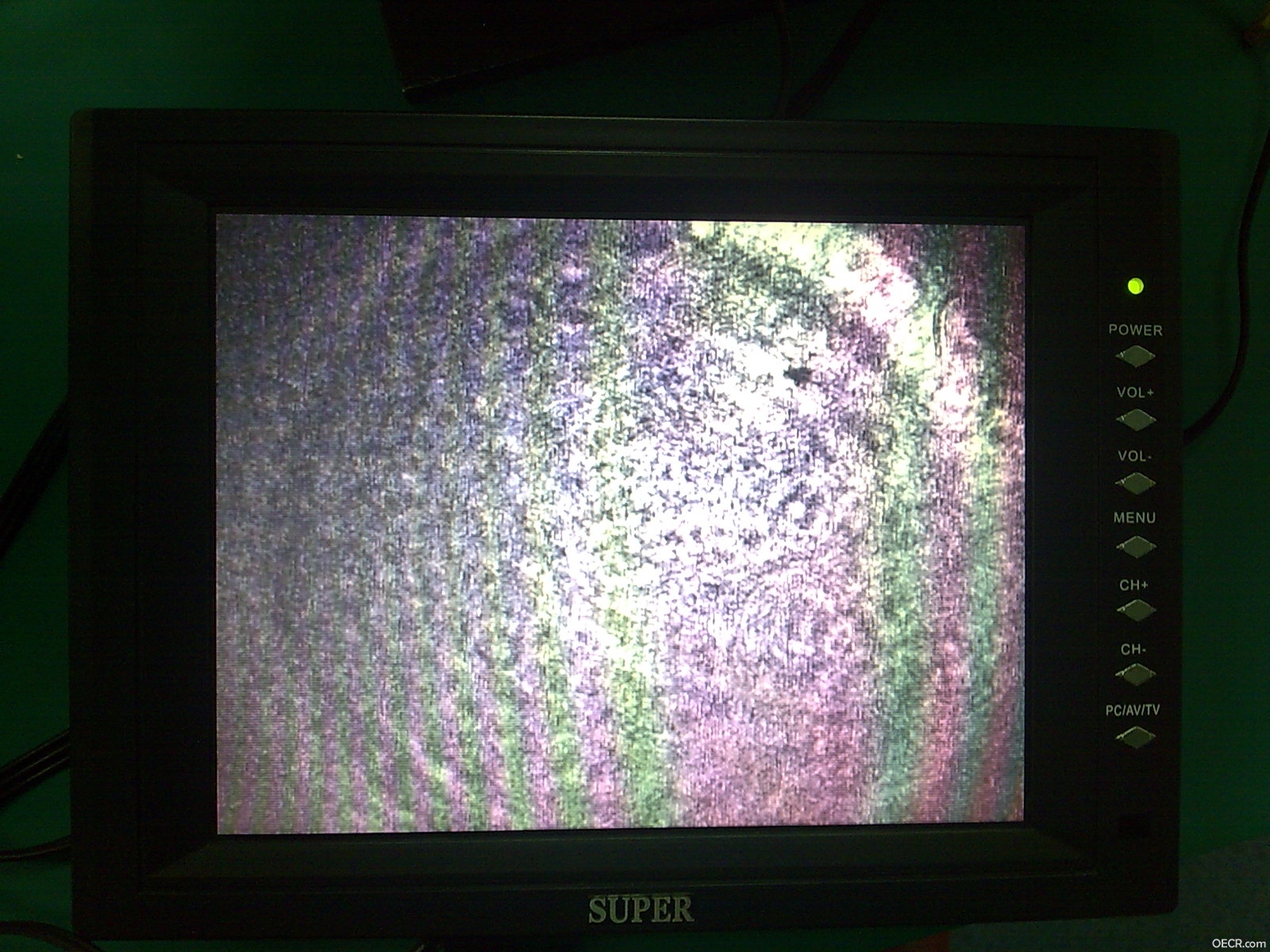

图像000为已经加了衰减片的，由于扩束光的直径比CCD的要大，所以有点过界了。

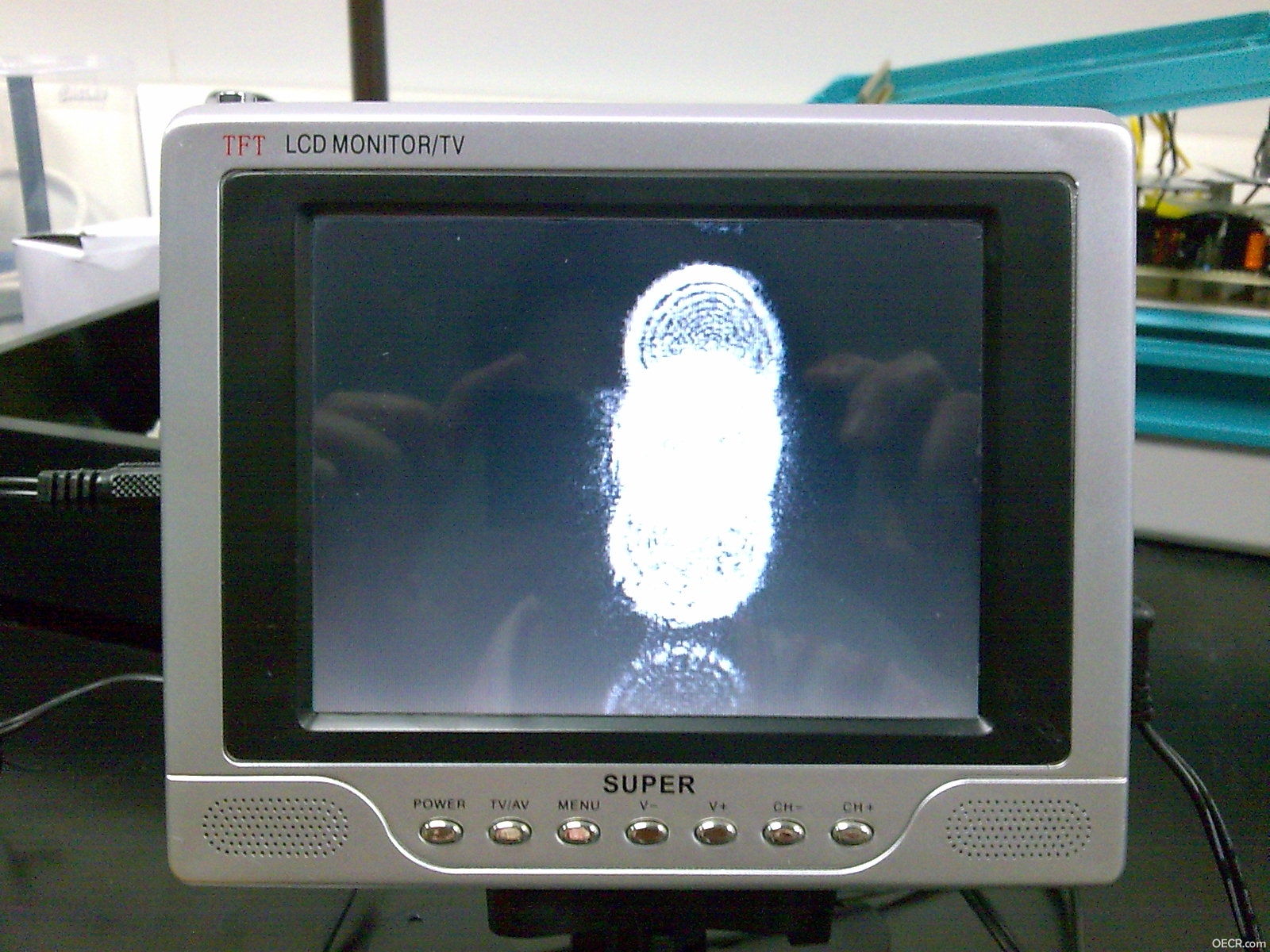

图像006是以前做的实验，由于准直光经过光栅，因此有多束光。从图中可以看到光强强的时候，光斑几乎均匀，因为过饱和了。但当光强不强的时候，光斑的不均匀性就马上出现了。
以上两副图，正是我所遇到的情况，希望各位提出宝贵的意见。谢谢！

jww4891

可能是是激光散斑的影响。

optoboy

图片上的黑白颗粒应该是激光散斑的影像，光强的不对称应该是你的激光准直和激光器之间不共心，存在倾斜的情况。

cooljay

9# optoboy [/b
那请问散斑现象是否LD的共性？如果需要使成像光斑均匀，是否需要更改光源？因为我担心这种散班现象会影响后面的图像处理难度。

optoboy

一般来说散斑是激光照射在漫反射屏上产生的漫反射光相干叠加的结果，还是属于激光的相干性这个范围。我看你这个图片很像做散斑实验的时候CCD接收到的画面，按说应该没这么大的反应，或许有其他原因吧。注意一下CCD表面是否干净。

cooljay

一般来说散斑是激光照射在漫反射屏上产生的漫反射光相干叠加的结果，还是属于激光的相干性这个范围。我看你这个图片很像做散斑实验的时候CCD接收到的画面，按说应该没这么大的反应，或许有其他原因吧。注意一下CCD表 ...
optoboy 发表于 2009-2-28 22:49

并不是做散斑实验所得的，我试一下用高频调制把激光的相干性降低看效果如何。谢谢你的意见。
PS：很久没听到散斑这个名词，所以第一次听以为是LD行业的一个独有名词。
