做红外的高手请帮我看看我的红外设计，谢谢

cout · 2009-3-4 18:15:03

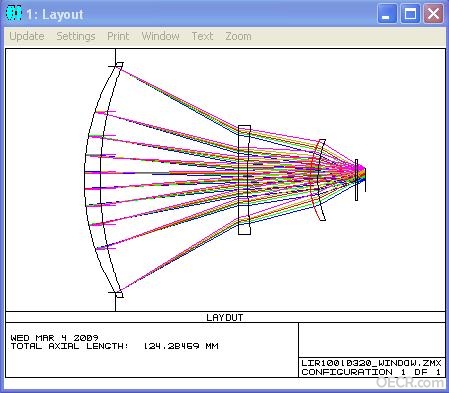

第一次做红外设计，我的这个design, EFL100，F/#1.0

xzkkmm · 2009-3-4 20:08:47

所用多少um 探测器?还可以吧.

cout · 2009-3-5 08:48:04

25um的探测器，谢谢xzkkmm

cout · 2009-3-5 09:51:12

我觉得我的这个设计，AS的位置还有待改进，要考虑镜座，xzkkmm你同意吗

xyhuizi · 2009-3-5 16:21:29

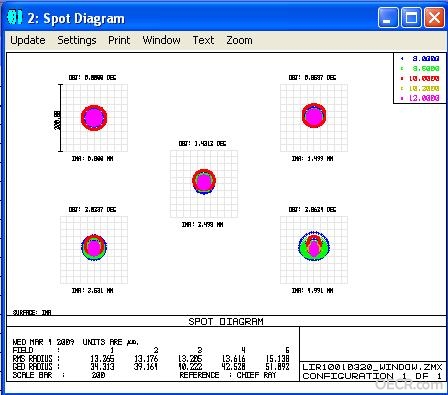

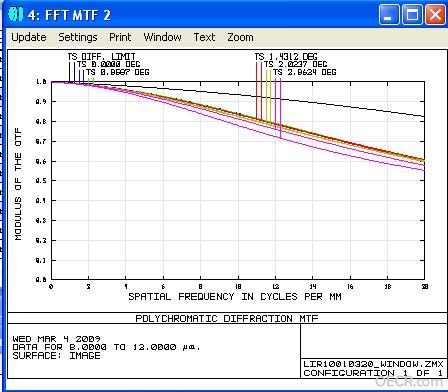

在spot和MTF图中怎么设置的？能出现网格？

ruiqi513 · 2009-3-6 17:20:15

红外设计比较好做,关键是无热化

kywxj · 2009-3-7 19:34:33

楼上正解。不知你用的是什么材料？

lwj03005 · 2009-3-16 14:23:53

用了衍射面还是非球面？

cout · 2009-11-16 17:48:22

普通的球面而已， GE材料

121331768 · 2009-11-16 17:57:25

对的，红外设计的难点在于无热化设计。

光年 · 2009-11-17 13:18:30

传函太低传函太低传函太低传函太低传函太低

busiyouling · 2009-11-17 20:44:00

网格的好像是在2008中才会有的。
忘了问下楼主，不知道设计是作什么用的，应该是非制冷探测器的吧。
我看光线怎么是在内部进入的呢？
