激光能量反馈系统原理是什么？

yangjun_2009

请教各位一个问题，激光能量反馈系统原理是什么?  就是激光焊接机上的能量反馈系统是什么原理？谢谢~~

guojiasky

用光电传感器测试激光能量，实施反馈给CPU，CPU根据反馈信号调节电源输出功率。我有这个系统的框图，本想上传，但却发现传不成……

yangjun_2009

可以发给我看看吗 ？  yangjunjun-520@163.com

rgrg2008

我也想要看看，学习学习，方便的话给我也发一下好吗？我就用QQ邮箱好了 。我的QQ406298518。。谢谢！

lasercp

我也想学习一下，我的QQ：36497987，发给我的QQ邮箱就好了，
谢谢，

liubosars

用光电传感器测试激光能量，实施反馈给CPU，CPU根据反馈信号调节电源输出功率。我有这个系统的框图，本想上 ...
guojiasky 发表于 2009-5-27 16:46

    可以发给我看看吗？谢谢了，祝好！sarsliubo@hotmail.com

flyingsensexly

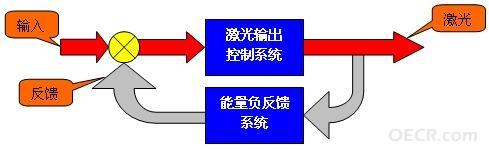

能量负反馈激光设备的工作原理是在激光器的输出端增加一个能量检测装置，用来检测输出激光能量的大小，并将该信号实时的反馈到控制端，与理论设定的能量进行比较，形成一个闭环控制系统，达到准确控制激光能量输出的目的。示意如下：


本公司全新推出的“JS-E2000”在线能量检测探头，采用专用高速DSP处理芯片，可对激光脉冲输出能量进行实时在线监测；基于本公司JS系列脉冲激光电源的基础上，配套此能量探头，可实现激光能量的负反馈控制，将激光脉冲输出能量的不稳定度控制在±2%以内。新一代的能量负反馈控制系统真正实现了在每个激光脉冲宽度时间内，对此脉冲能量的实时负反馈调节，保证同等参数下的每次输出的激光能量稳定，有效减少了产品的不良率。

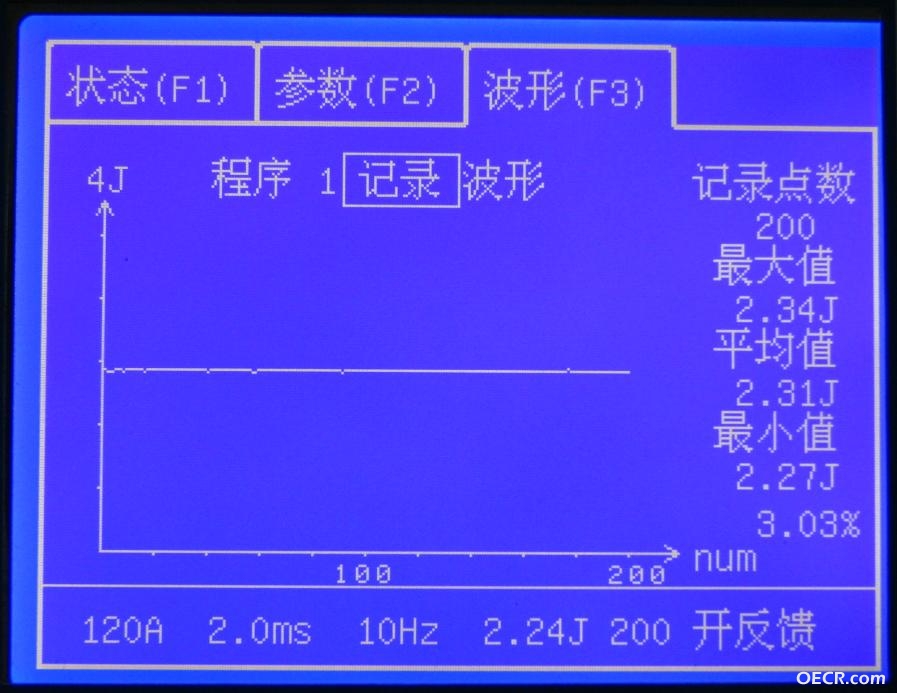

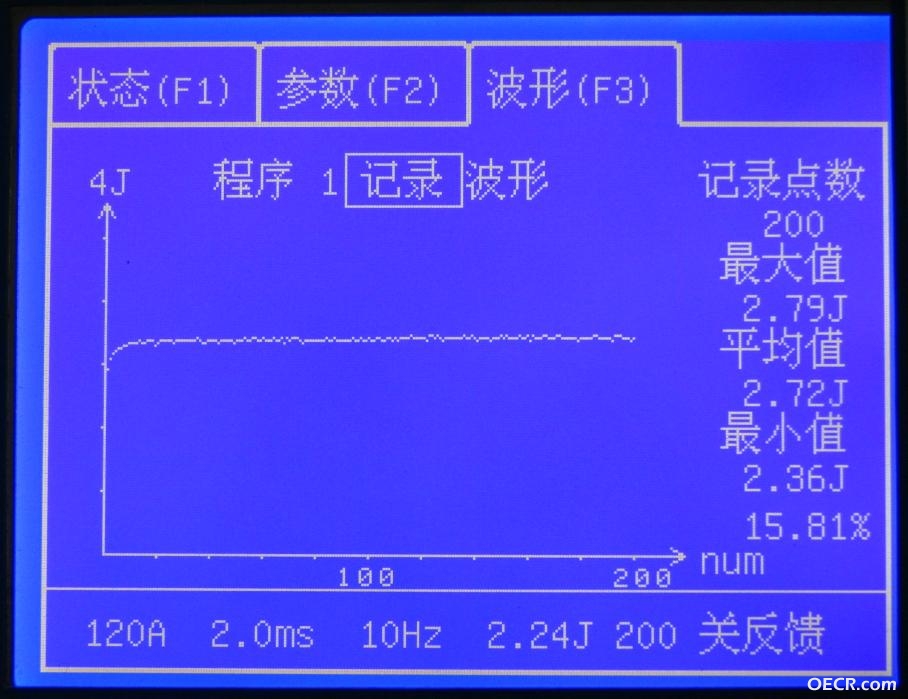

下面的图片清晰地显示了在同等参数下，分别开关能量反馈输出200个激光脉冲，系统记录的能量曲线：



从图中可明显看到具备能量反馈功能的电源系统，大幅提升了激光输出能量的稳定性。
