此相板的镀膜夹具怎样制作?

候鸟

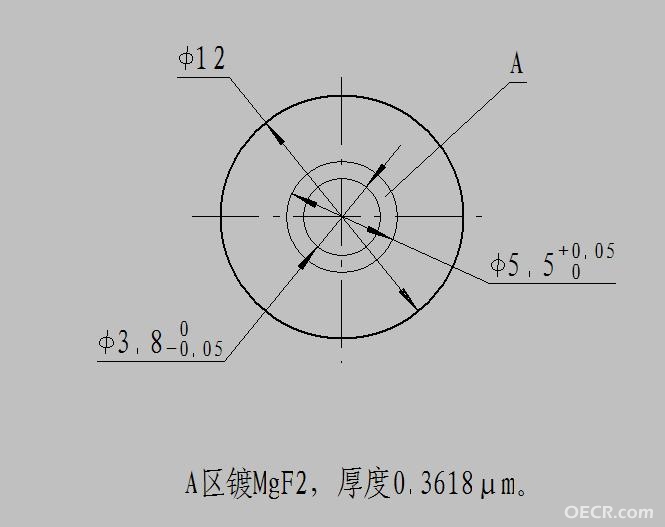

现在想要在一块厚度为1mm的圆形平板玻璃上镀MgF2，镀膜区域为一个圆环，具体尺寸如图所示，要求此区域内的膜厚必须均匀一致。它的夹具该怎样制作呢？请各位大侠赐教！谢谢！

宇宙深处

只有A 区要镀的话，用不锈钢板挖一个圆即可

候鸟

只有A 区要镀的话，用不锈钢板挖一个圆即可
宇宙深处 发表于 2009-5-23 11:20

这样的话岂不是连直径为3.8的圆形区域也被镀膜了?不合要求啊!

北方孤鹰

这个用环形夹具好像边缘很难均匀 听说是用照相复制在你坏带外区域涂一层膜 之后你在镀MGF2 普通夹具就好了

风光影

这个用环形夹具好像边缘很难均匀 听说是用照相复制在你坏带外区域涂一层膜 之后你在镀MGF2 普通夹具就好了
北方孤鹰 发表于 2009-5-23 14:28

正确，不过代价要大一点

候鸟

5楼的高手，能否详细一点？谢谢！

jhxxmlhk

方法1：低温镀膜可以实现。用UV Tap贴不镀膜的区域，做治具固定好，小心尺寸问题。然后镀膜，建议镀宽带AR，低温MgF2性能不好！完了再UV固化UV Tap，撕掉Tap就可以了。
方法2：丝网印刷屏蔽不镀膜的区域，这个尺寸精度高，镀膜后再去掉印刷的保护油墨。高温镀膜也可以，要选用耐高温的保护油墨。

jhxxmlhk

金属治具不建议使用，也是可以做的，我使用过，给腾龙做的产品，还是球面的玻璃。但要实验好了才可以，主要是尺寸问题，可能镀膜区域均匀性会不好，如果回转是行星式的会好点。

gxbm

照相复制就可以，哪有那么啰嗦。

gxbm

找我吧，我给你做。站内发消息。

gxbm

站内发消息给我联系方式。我给你做吧

候鸟

非常感谢各位的指教！
10楼的哥们，有需要时我会站内发消息联系您的，谢谢了！
