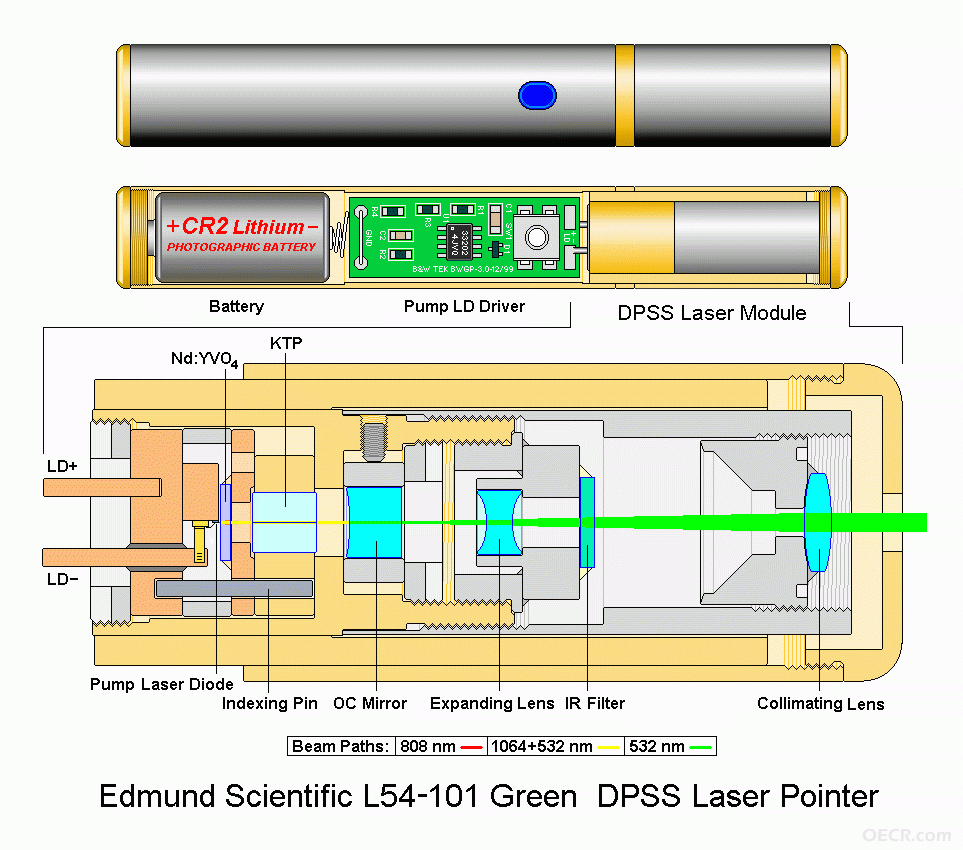

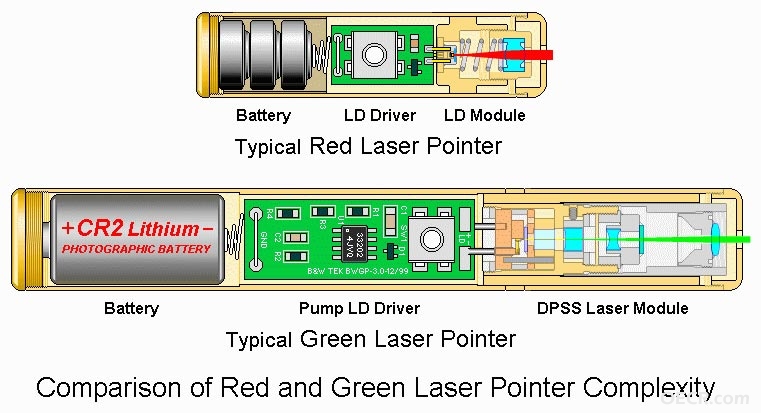

红绿激光手电结构图

6SH7 · 2009-6-30 09:55:20

本帖最后由 6SH7 于 2009-6-30 09:57 编辑

在一国外网站上看到的,不知道以前有没有人在这里发过.刚刚来坛子不久,发个图来练练手了,也给其他爱好者提供个参考图.

weidong121 · 2009-6-30 12:54:43

恩，感觉大体就是这个样子了

carl2087 · 2009-7-1 08:56:53

是这样子的这个东西拿出来给大家了解一下也是不错

chenchenchen · 2009-7-1 09:29:58

很早时候看过,还不错

trystar · 2009-7-1 13:31:09

下来看看，谢谢楼主了！

中级电工 · 2009-7-1 20:47:25

顶！！！！！！！！！！！！！！！！！！！

dieser · 2009-7-5 14:29:50

HLHX-FED-5型端泵风冷激光打标机
项目技术参数
激光类型/波长 Nd:YAG/1064nm
激光平均功率 5W
激光峰值功率 ≥50KW
激光光束质量m2 <1.2
激光脉冲宽度 ≤8ns
功率稳定（rms,>4h） <1%
激光模式 TEM00
打标范围 70mm x 70mm或110mm x 110mm
打标深度 ≤1.2mm
最大打标线速 7000mm/s
最小打标线宽 ≤0.005mm
最小字符高度 ≤0.05mm
重复打标精度 ≤10μrad
耗电功率 ≤0.4KW
电力需求 220VAC/50Hz

kaka · 2009-7-14 13:05:53

结构很简单,可以COPY

laserfan · 2009-7-14 15:06:50

我想国内温州用胶合晶体的比这个结构还简单.当然质量不太行.

luojianxi · 2009-7-14 17:25:34

不错,我正好在做这个产品

bai3697 · 2009-8-30 09:08:16

顶一个！！！！！！！！！！！！！！！

新警察 · 2009-8-30 09:36:23

这个东东，现在人人都可DIY了，如果你只是随便玩玩，买个胶合晶体，随便找个管子，对一对就出来了。电源要专业点的，似乎也有人专门卖这种小电源了。
也算大家的一点贡献，激光笔不再神秘，就是一颜色纯点的手电。
