求助：透镜各面交错

yiheyou

我按照《Introduction to lens design with ZEMAX》中复消色差透镜这章中的例子，输入数据后，透镜的各面出现交错了（见图），书上的例子却没有。不知道是什么原因。还有，为什么会交错，怎样消除呢？ 我试过增加厚度，透镜各面没交错了，不过那样透镜根本就不能用。望高人指点……

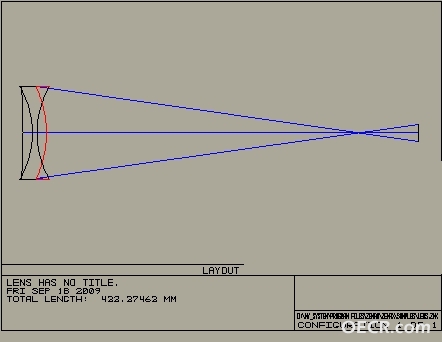

书上原图：

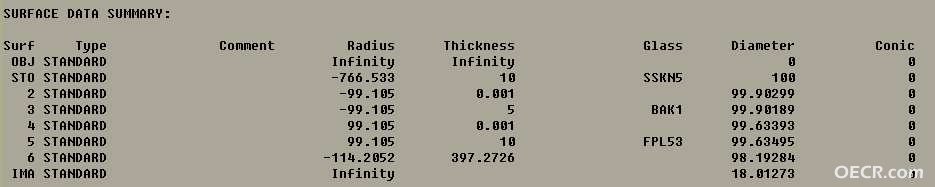

透镜数据：

Zhongjun

看样子是你的口径太大了呀

yiheyou

一语中的。把口径减小一半就好了。看了看书上的例子，写的是Diameter，我竟然当成semi-diameter了……
