求助：如何设计谐振腔

k10091 · 2009-10-30 13:53:58

看来楼主的公司需要招个激光工程师来专门设计腔型了，建议楼主用MATLAB编个简易的ABCD矩阵方程计算稳区，再结合试验找最佳腔型，国外的谐振腔软件也可买个用用，不过很贵啊，laserCAD的宣传很火，可以把半导体bar的参数和泵浦方式都考虑进去，很不错的，可惜一般公司考虑到成本都不会买，贵啊

kskuy · 2009-10-30 16:30:26

同意楼上的说法，但是你说的2点方法，我目前都很难做到哦！

kskuy · 2009-11-3 12:46:00

还在试验哦，看来100w的不行了
不管怎么样，有结果，我都会来说一声，分享下经验！

myxinjie · 2009-11-11 14:28:40

本帖最后由 myxinjie 于 2009-11-11 14:29 编辑


短腔是不行的，热透镜大的话功率会下降直到零。

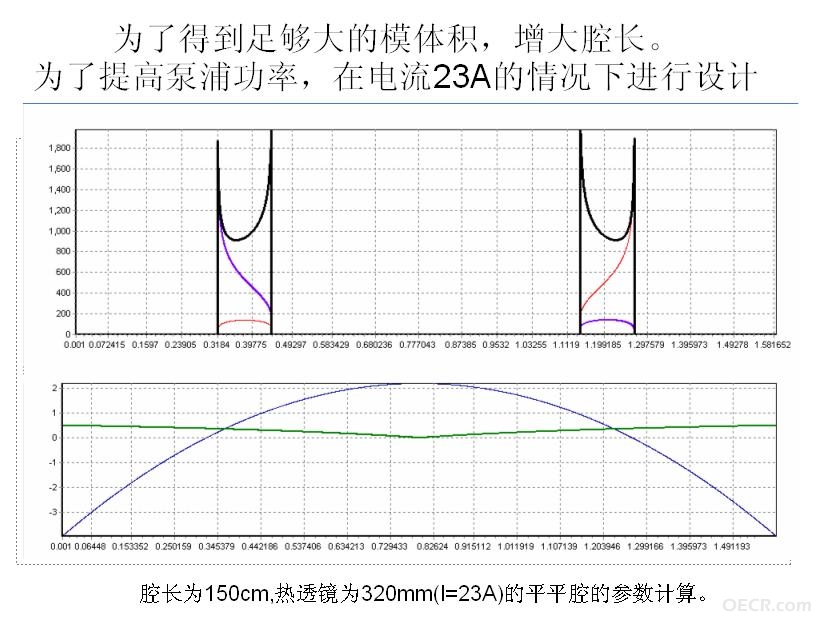

上图是我根据ABCD矩阵设计的一个腔，在低电流下不出光，
适合高电流工作，光束质量很好，可以出20多瓦，加了小孔、偏振片和Q-switch.

kskuy · 2009-11-11 16:32:54

。。。。。20多瓦。。。我用的可是100w模块，出20w也太小了吧
你这是对称腔么，加多大小孔

myxinjie · 2009-11-11 19:52:13

不是对称腔，激光晶体要放在如图所示的有模体积的位置。我的模块比你的小，又加了偏振和Q开关，当然功率输出小了。不过我的是00模哦，用于科学实验用的，脉冲能出到50ns。你需要根据热透镜仔细设计腔，用ABCD矩阵计算腔长和晶体位置。小孔我加的大概0.5mm。

dabaorabbit · 2009-11-12 08:56:06

楼上设计的腔长150cm下出的激光脉宽50ns？感到很吃惊...

dabaorabbit · 2009-11-12 09:34:56

如果楼主不考虑失调灵敏度的问题的话，可以考虑一下非对称的平平腔，全反镜到棒的距离220mm，输出镜到棒的距离50mm，这样的腔应该能出高功率，光束质量应该和50W的激光头差不多。

kskuy · 2009-11-12 10:16:23

本帖最后由 kskuy 于 2009-11-12 11:17 编辑

谢谢大家的建议，真的很感动，我都会一一尝试的！
楼上的确实是50w用的哦，我功率在24A超过54w就开始下降了！

kskuy · 2009-11-16 09:53:43

我采用楼上设计，并且自己也用图解法设计了非对称腔
都无法得到稳定的基膜输出哦！

dabaorabbit · 2009-11-18 14:19:12

对于100瓦的模块要想实现较高功率的基模输出是比较困难的，可以尝试用50W的激光头输出20W基模。

gxiaolaser · 2009-11-21 12:02:45

换个泵浦模块吧！！！！！！
