大家看看，多波长大功率二极管Bar阵列光纤耦合设计分析结果

ggll

二极管巴条参数发光面光面150umx1um，间距500um，19个光面组成，波长为多个波长；
快轴准直NA=0.7,慢轴准直后0.12，功率70w；
耦合光纤NA=0.22，光纤400um；
在设计过程中，方案考虑了smile效应对分割重排的影响；

整形耦合后进入光纤的功率见模拟图：
做的不好，就请提出宝贵的意见，觉得还行就顶一下：

ggll

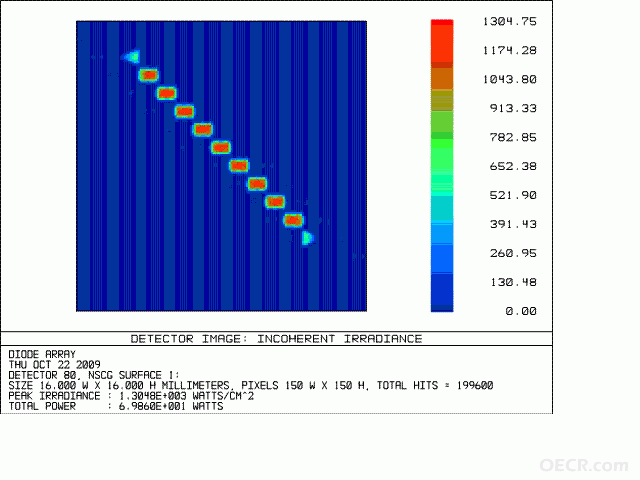

分割结果………………………………

ggll

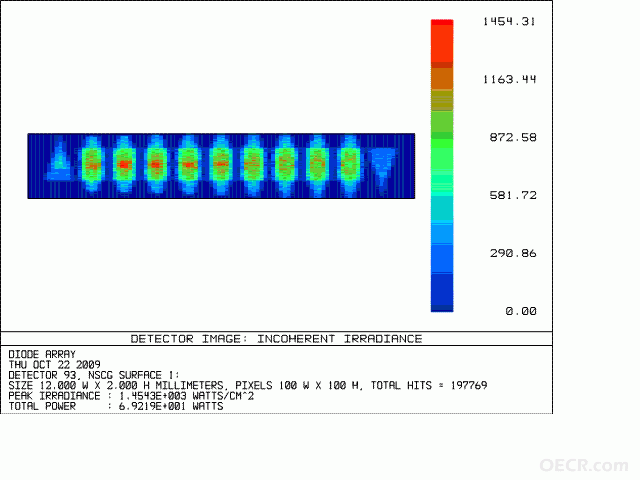

重排结果………………………………

ggll

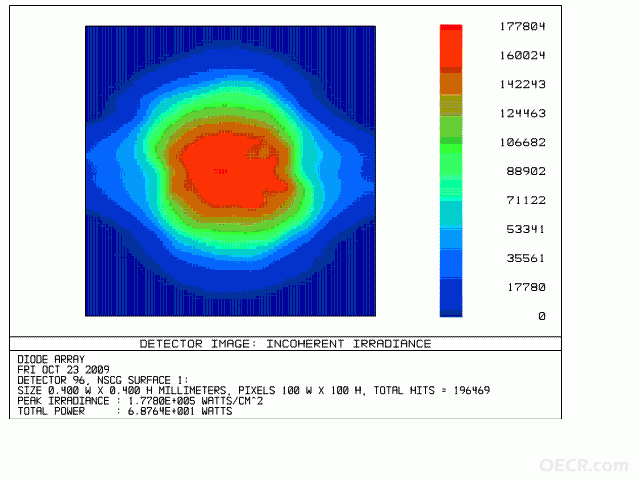

耦合结果………………………………

ggll

自己看看。。。。。。。。。

woo

老朋友，不错！不知在实际操作中耦合率能有多少？

ggll

理论的模拟是还可以了，但实际目前没有具体加工作，但是通过和加工方了解加工工艺和装配工艺，再结合别人做的情况对比，同时结合现实情况看，效率估计应该不低于80%。但也难说，也可能75%以上。不过还是有信心在80%以上了。

ggll

我的效率指的是整体效率，不仅仅是整形部分

ggll

没有人对这个感兴趣，呵呵

121331768

厉害啊,楼主.不知道是不是使用Tracepro仿真模拟的阿？

guanchuchu

理论效率有98%,很好呀，但是这些东西理论与实际差别可大了，与零件精度，与调整精度都有关系，很要细心呀。

ggll

是呀，与零件精度和调整精度有很大关系
