关于光学镀膜的疑惑，请高手解答！！！！！！！！

douzi1980 · 2009-11-5 17:40:32

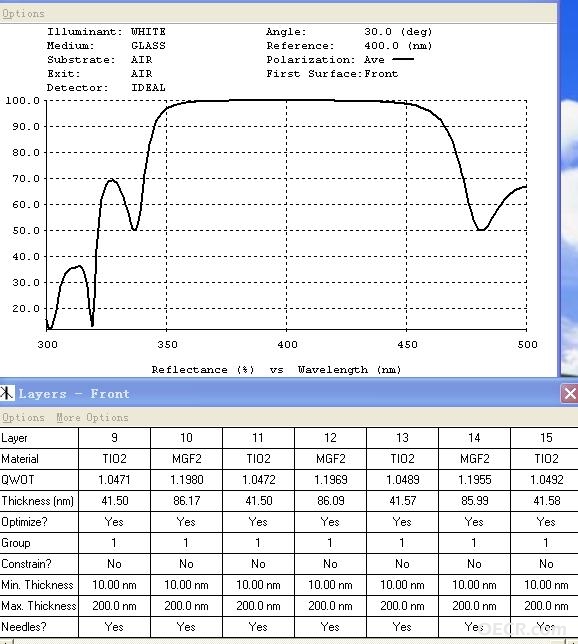

今日设计了一个400nm的内反射介质膜，TIO2+MGF2, 未命名2.JPG

，如下：


请问各位高手，为什么会产生这种情况？我是新手，请赐教。

Airsea · 2009-11-6 11:03:06

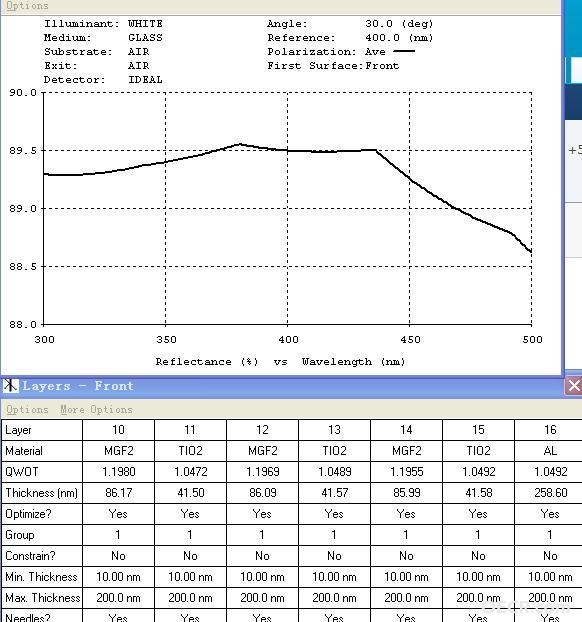

看来你对TFCalc软件和膜系设计及工艺还是不熟，你已经把入射介质改为glass,基底材料改为Air，那么你加一层铝时这层是最靠近于入射介质，从而使你前面的15层基本都没用了，按照你的想法这层铝应该是要放在设计的第一层。另外TiO2+MgF2作为高低折射率现在应该没什么人这么用了；最后TiO2不太可能能用到400nm这个波长。

zzzz · 2009-11-6 12:47:44

BINGO///////////////////////////

douzi1980 · 2009-11-8 16:51:23

谢谢2楼的，请问400纳米应该怎么设计比较好？用什么材料

飞翔橙色 · 2009-11-13 15:02:15

学习下。。。。。。。。。
