灯泵浦脉冲激光器的能量负反馈控制系统的研究

flyingsensexly · 2009-12-28 13:55:16

本帖最后由 flyingsensexly 于 2010-1-6 10:53 编辑

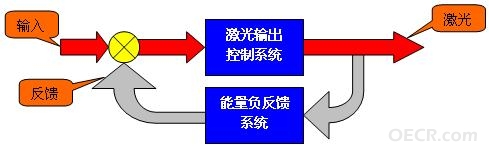

能量负反馈激光设备的工作原理是在激光器的输出端增加一个能量检测装置，用来检测输出激光能量的大小，并将该信号实时的反馈到控制端，与理论设定的能量进行比较，形成一个闭环控制系统，达到准确控制激光能量输出的目的。示意如下：

本公司全新推出的“JS-E2000”在线能量检测探头，采用专用高速DSP处理芯片，可对激光脉冲输出能量进行实时在线监测；基于本公司JS系列脉冲激光电源的基础上，配套此能量探头，可实现激光能量的负反馈控制，将激光脉冲输出能量的不稳定度控制在±2%以内。新一代的能量负反馈控制系统真正实现了在每个激光脉冲宽度时间内，对此脉冲能量的实时负反馈调节，保证同等参数下的每次输出的激光能量稳定，有效减少了产品的不良率。

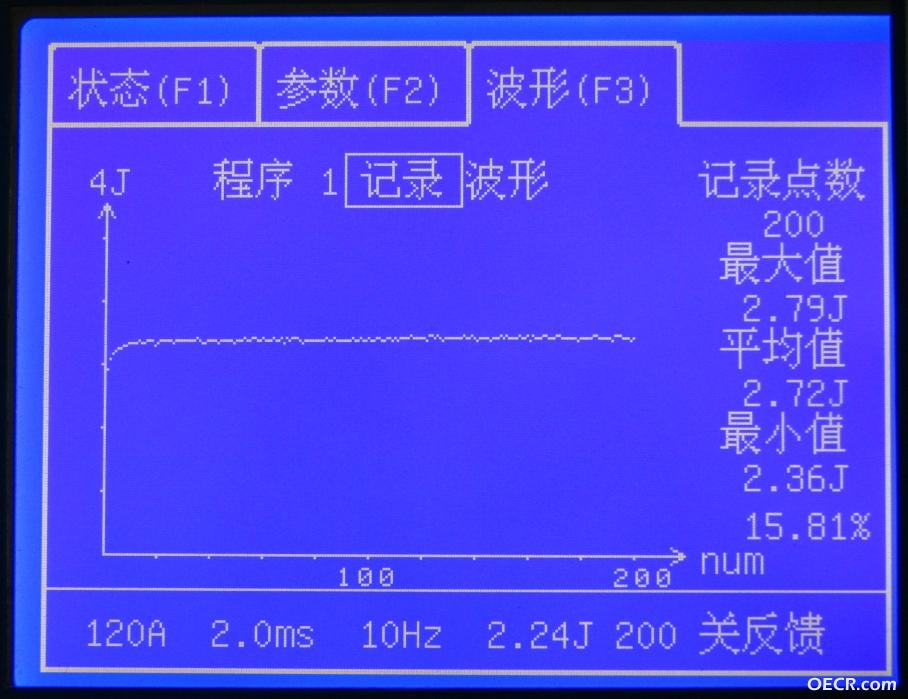

下面的图片清晰地显示了在同等参数下，分别开关能量反馈输出200个激光脉冲，系统记录的能量曲线：

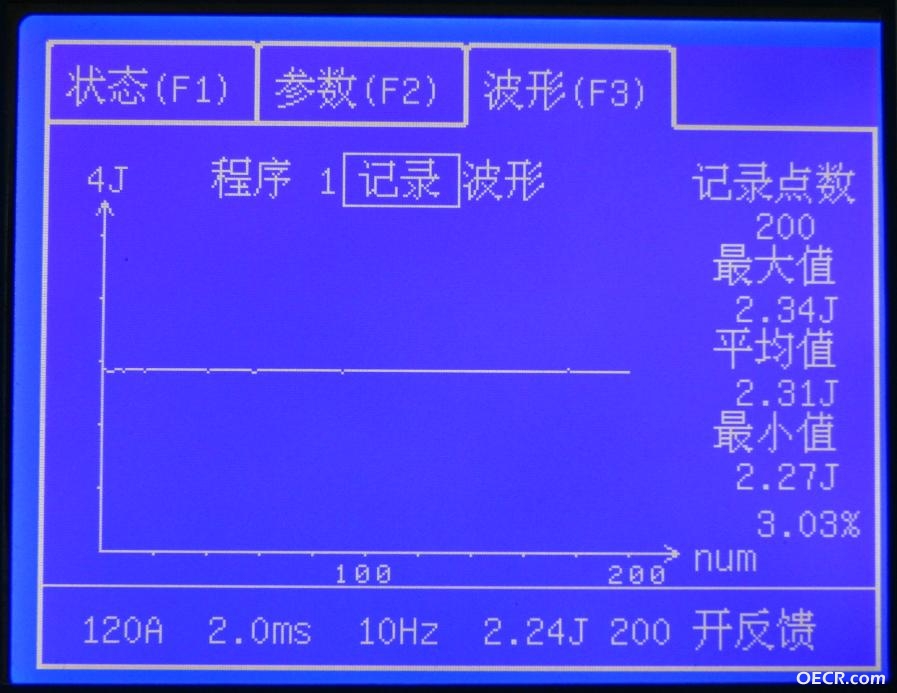

开能量反馈的记录

从图中可明显看到具备能量反馈功能的电源系统，大幅提升了激光输出能量的稳定性。

公  司：武汉九申光电技术有限公司
电  话：027-87803659
传  真：027-87804767
联系人：熊先生
手  机：13545042616
邮  箱：leseter@126.com

or2008 · 2009-12-28 15:17:43

不错,去看看先.................

or2008 · 2009-12-29 16:17:56

我很感兴趣啊这个,就是有点贵

flyingsensexly · 2010-1-7 16:31:41

回复 3# or2008
相对于带能量负反馈功能的激光整机设备，我们的价格不算贵的

grit68 · 2010-1-19 11:57:49

我们公司用了这种电源,在点焊时效果是非常明显的.能量波动在一个百分点左右.连续焊的波动要大些,希望能够持续改进,达到米亚基的水平.

老马识途 · 2010-1-20 11:12:19

好东西!好产品!配套激光,会让设备上一个挡次!顶!

flyingsensexly · 2010-1-21 11:31:22

回复 5# grit68
要使整体激光设备的性能达到国外厂商的水平，还有很多的事情有待解决（水温的控制，腔体的设计，光路的稳定，光纤的耦合，等等等等），我们也会在电源的角度极力配合激光设备制造商的，呵呵

syanzi · 2010-1-21 13:58:15

是个不错的东西,价格怎么样式,我想用在大功率上面

flyingsensexly · 2010-1-22 08:40:49

回复 8# syanzi
用在大功率的激光器上，也是可以的。有关价格方面，您可以留下您的联系方式，也直接打电话联系我们
公  司：武汉九申光电技术有限公司
电  话：027-87803659
传  真：027-87804767
联系人：熊先生
手  机：13545042616
邮  箱：leseter@126.com

cbs-cbs · 2010-1-22 16:32:06

图片一个都看不到呀？

sc108 · 2010-1-24 15:46:36

可以介绍一下工作原理吗。

viddbbvi · 2010-2-2 11:02:01

你们的网站是什么，我想看看其他相关的产品
