求助,阶跃光纤耦合输出

无聊瓜子

现在在做一个实验,用一光纤来耦合激光. 激光的入射角的正弦小于光纤的数值孔径(NA)

想问问各位,从光纤输出时候的发散半角是多大,其正弦等于光纤的NA吗?
有文献说其发散半角的正弦就等于NA,(没说入射角情况)

我是觉得,输出的发散角=入射角(半角).

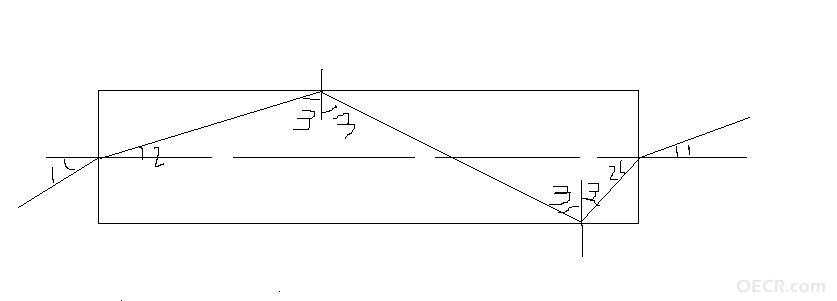

下面我用图来证明一下,相信大家都能看懂的.

进来的,请帮帮忙哦

图片不清晰,请点击以获得清晰图片,多谢,呵呵

badan

我是这样理解这个问题的：
对于多模光纤，如果光纤没有任何缺陷，并且没有任何弯曲，入射是什么样的激光，出射也是什么样的；但是，光纤都是有缺陷的，使用时也都会有弯曲，因此，出来的光束质量会比入射激光的光束质量差一些，但很多时候，出射的激光的数值孔径会小于光纤的数值孔径，具体小多少，跟激光光束质量，耦合镜和光纤的弯曲、缺陷都有关系。

lilook

忽略别的因素，比如杂质啊，光纤的弯曲等，对于SI光纤，出射的NA就等于入射的NA。

无聊瓜子

这么好的帖子都没人回答.我晕啊

我想知道的是:当耦合入射角的正炫小于光纤的NA时,是不是耦合出射角等于偶合入射角.

有人说,不管入射角多大,出射角的正炫都等于光纤的NA.

到底是什么情况啊?
