维修相干公司的３０Ｗ８０８ｎｍ激光模块

HomeYang · 2010-1-12 21:17:45

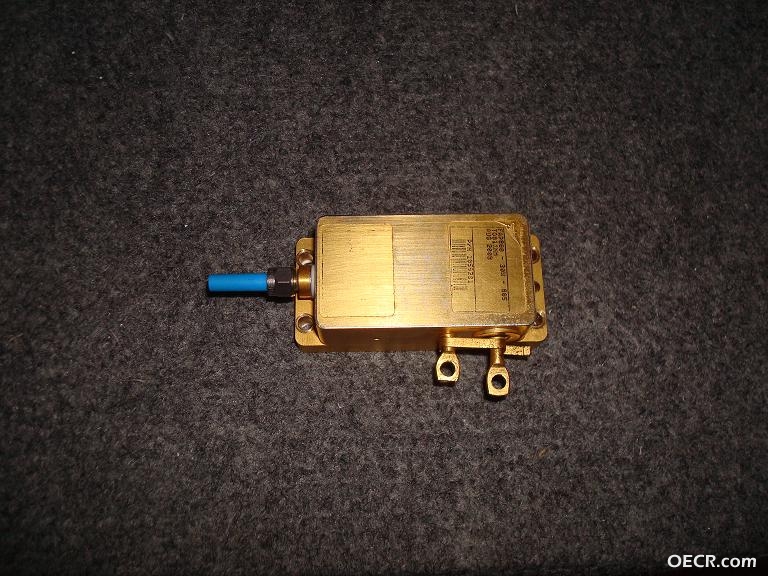

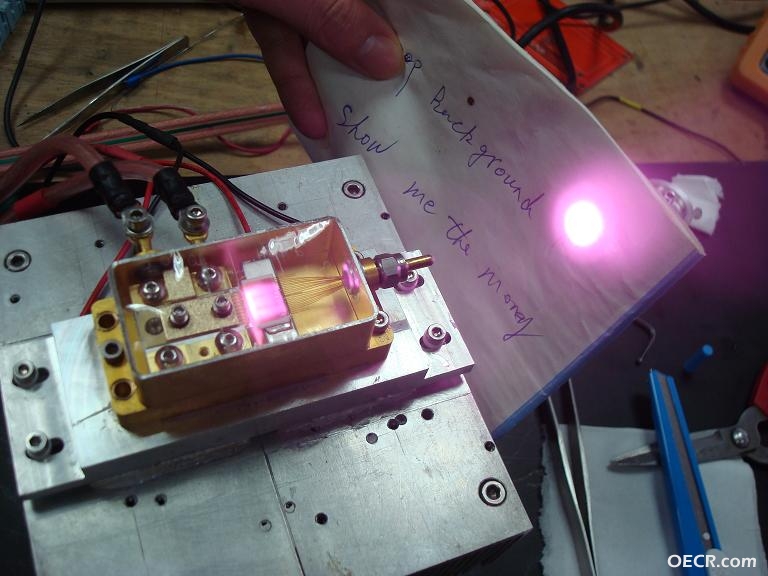

此模块使用ｎｅｗｓｏｕｒｃｅ公司的ＬＤＤ－７５－３５－２驱动，不明原因电源冒烟，模块烧坏，完全无激光输出。死马当活马医，成功修复，在３０Ａ的电流驱动下有２４Ｗ的激光输出。希望对同行有借鉴作用。

HomeYang · 2010-1-12 21:22:02

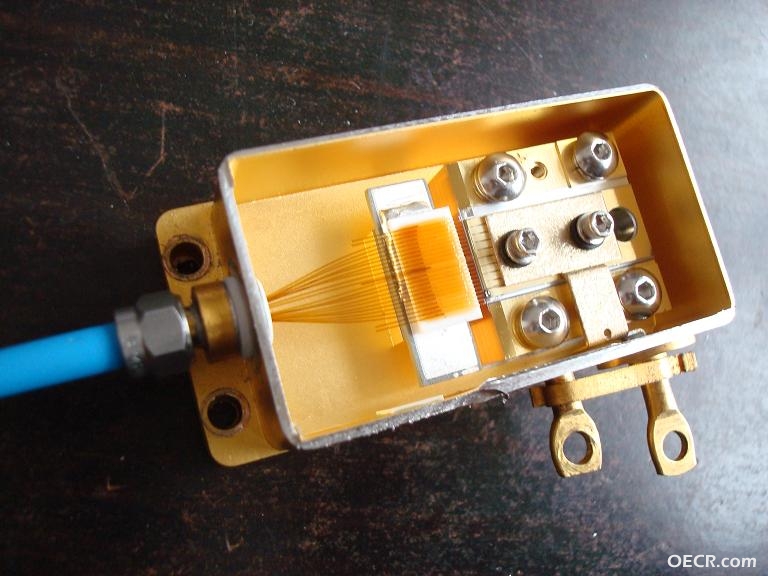

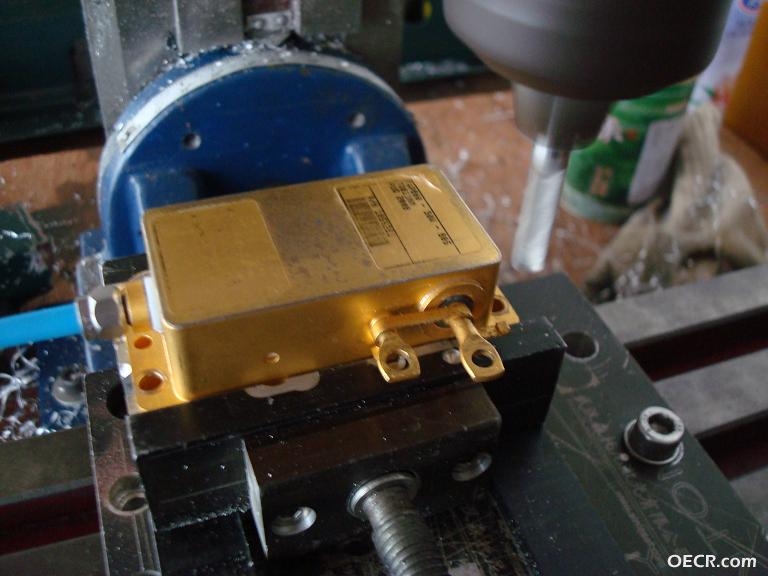

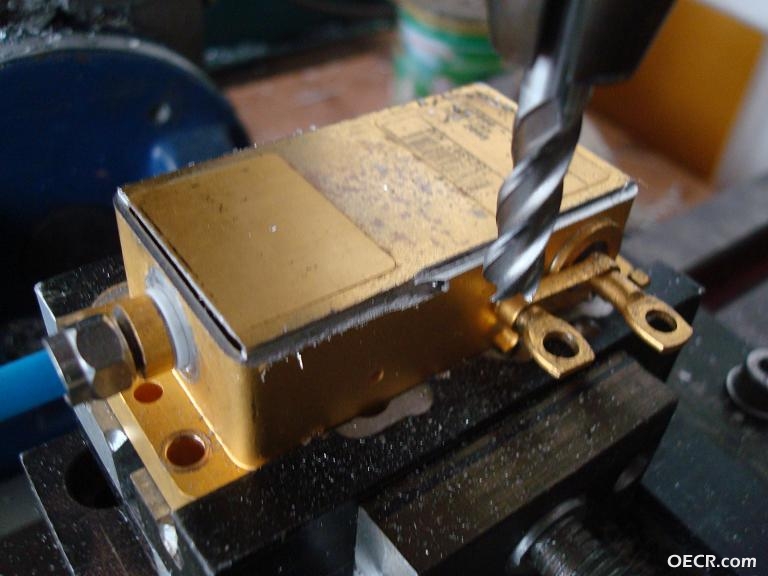

第三张图片可以看到因夹具没夹紧的原因，导致模块盖子铣出了问题，第一次没什么经验。

再也不能这样 · 2010-1-12 22:25:16

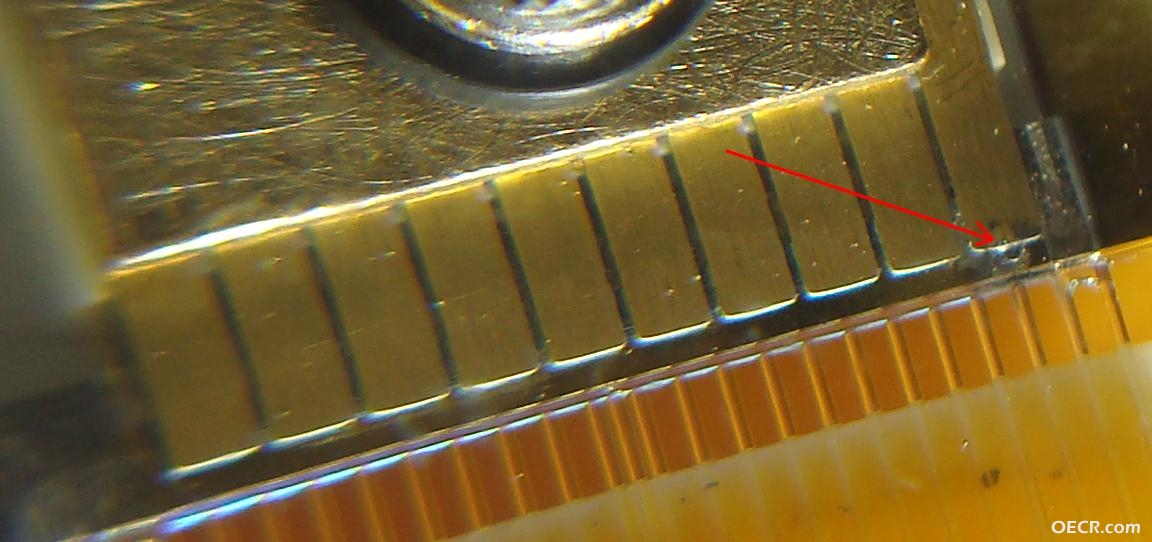

干得漂亮!能再说明一下故障原因吗？红箭头所指处那个emitter烧坏了短路？

弥勒 · 2010-1-12 22:30:21

原来是这样的啊。那一排是很多小光纤吗？

shizh · 2010-1-13 10:08:30

楼主够狠。
看样子是一个发光单元烧掉了。
不过请注意，要把坏的地方清理好，否则挨着的发光的单元污染了的话，可鞥还会烧。

再也不能这样 · 2010-1-13 10:19:04

记得应该是19根光纤吧，不过怎么总数得多好几根。。。

wwwcai · 2010-1-13 11:28:01

实在是佩服！

对不起，您的帖子小于 20 个字符的限制，请修改

calvino · 2010-1-13 16:12:19

长见识了谢谢楼主分享！第一次看见LD内部结构@_@

or2008 · 2010-1-13 17:26:06

高手啊。。。。。。。。。。。。。。。。。。。。。。。。。。。。

HomeYang · 2010-1-13 20:44:19

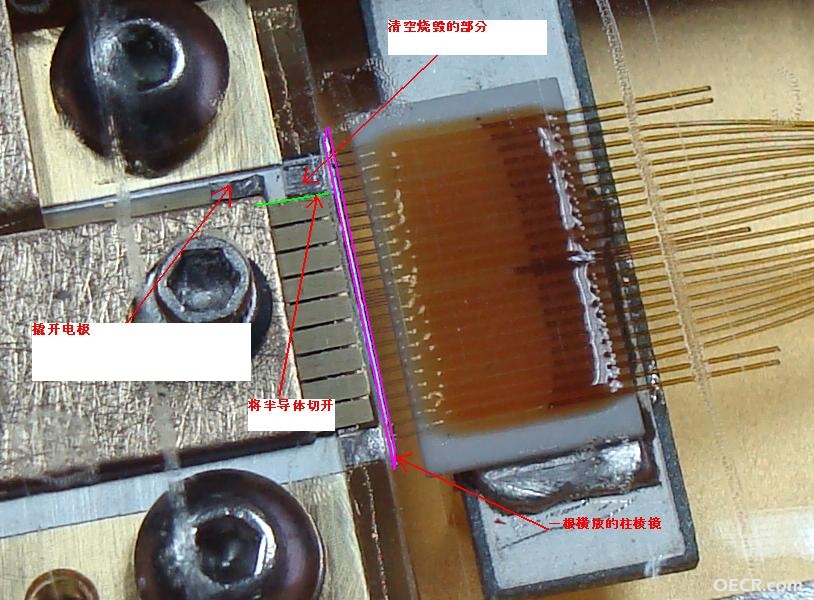

光纤是１９根，两边分别有额外的２根用于支撑那根柱棱镜，中间的那根应该是用于能量反馈用的，此模块未使用。
此模块仅含一个半导体，长条形的。所以将击穿部分的半导体破坏掉，其他部分仍能工作，只是可能额定工作电流要比以前的小。
下一步将把模块拿到超净室除尘，干燥，然后再胶封。谢谢大家的提醒和建议。

再也不能这样 · 2010-1-13 22:40:39

耐心又大胆，动手能力很强！赞！

gxiaolaser · 2010-1-14 08:59:01

楼主用的是什么显微镜呀，能告诉具体的型号和供应商吗？
相干的模块我也拆过，我们能交流心得吗，qdflysz@163.com
